2-3

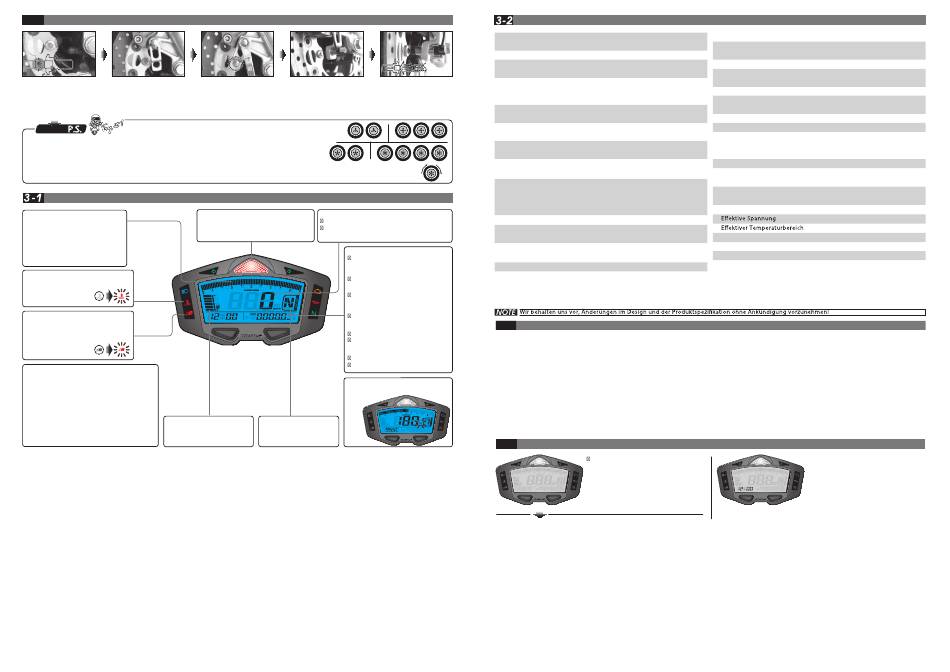

Einbauanleitung
Stecken Sie den Magnet in
Bauen Sie die Sensor-
Zur Vermeidung eines falschen
das Schraubenloch der
halterung Typ S ein .
Geschwindigkeitssignals, stellen
Bremsscheibe.
Sie die Sensorhalterungsposition
so ein, dass der Sensor dem
Magneten gegenüberliegt.
P.S.
Eine höhere Anzahl von Magneten, die auf der Scheibenbremse angebracht sind, führt zu einer schnelleren Geschwindigkeitsanzeige
auf der Messtafel. Für eine korrekte Geschwindigkeitsaufzeichnung muss der Buchstabe "N" dem Geschwindigkeitssensor
gegenüberliegen.
Bsp. 1: Wenn die Scheibenbremse 3 Schrauben hat, können Sie 1 oder 3 Magneten einbauen.
Bsp. 2: Wenn die Scheibenbremse 4 Schrauben hat, können Sie 1, 2 oder 3 Magneten einbauen.
Bsp. 3: Wenn die Scheibenbremse 5 Schrauben hat, können Sie 1 oder 5 Magneten einbauen.
Bsp. 4: Wenn die Scheibenbremse 6 Schrauben hat, können Sie 1, 2, 3 oder 6 Magneten einbauen.
Grundlegende Anleitung zur Funktionsweise
Das rote bzw. gelbe Blitzlicht
Tachometer
●Einstellungsbereich 1.000~15.000 RPM
●Anzeigebereich: 0~10,000 /
●Einstellungseinheit: 100 RPM
0~12,000 / 0~15,000 RPM.
●Anzeigeeinheit
●Warnung: Licht an (F-OFF), Blitz (F-ON)
10,000 RPM-Jede Stufe hat 166 RPM,
12,000 RPM-Jede Stufe hat 200 RPM,
15,000 RPM-Jede Stufe hat 250 RPM
Temperaturwarnung
●Einstellungsbereich: 60~250°C
(140~482°F)
●Einstellungseinheit: 1°C (°F)
Geschwindigkeitswarnung
●Einstellungsbereich: 30-360 km/h
(19~225 MPH)
●Einstellungseinheit: 1 Km/h (MPH)
Thermometer
●Anzeigebereich: 0.0~250.0°C (32.0~482.0°F)
●Anzeigeeinheit: 0.1°C (°F)
●Anzeige-------°C(-------°F), wenn der Temperatur-
sensor nicht angeschlossen ist.
Digitales Voltmeter
● Displayeinheit: DC 8~DC 18 V
●
Ein Warnlicht leuchtet auf, wenn die Spannung
Benzinstand
niedriger als 11,5 Volt oder höher als 15,5 Volt ist.
●Anzeigebereich: 6 Stufen.
●Die Anzeige leuchtet auf,wenn
Uhrzeit
●24H
nur noch ein Strich übrig ist.
Installieren Sie den Geschwin-
Für ein gutes Geschwindig-
digkeitssensor an der
keitssignal, sollte die Entf.
Halterung.
zwischen den Geschwindig-
keitssensor und dem Mag-
neten weniger als 8mm sein.
Bsp 1 Bsp 2
Bsp. 3 Bsp. 4
Geschwindigkeitsanzeiger
Anzeigebereich: 0~360 km/h (0~225 MPH)
Anzeigeeinheit: km/h
alternativ (MPH)
Kilometerzähler
Anzeigebereich:
0~9.9999 km (Meilen), setzt sich
nach 9.9999 km automatisch zurück.
Anzeigeeinheit: 1 km (Meile).
Fahrtenzähler A.B
Anzeigebereich: 0~999,9 km
(Meilen), setzt sich automatisch
nach 999,9 km zurück.
Displayeinheit: 0,1 km (Meile).
Gesamtstundenzähler
Anzeigebereich: 0~9.9999 Std.
Anzeigeeinheit: 1 Std.
Stundenzähler A, B
Anzeigebreich: 0.0~999,9 Std.
Anzeigeeinheit: 0,1 Std.
Maximale (MAX-Record) Aufzeichnung
Der Meter zeichnet die höchste Geschwin-
digkeit, RPM, Gang und Temperatur
automatisch auf.
Gangzähler
●Anzeigebereich: N, 1, 2, 3,
4, 5, 6, 7, 8, 9
Funktionen
●Geschwindigkeits-
Anzeigebereich: 0~360 km/h (0~225 MPH)
messer
Anzeigeeinheit: km/h oder MPH
○Anzeige intern
<0,5 Sekunden
○Kilometerzähler
Anzeigebereich: 0~9.9999 km (Meilen), setzt sich
automatisch nach 9.9999 km (Meilen) zurück
.
○Fahrtenzähler A/B
Anzeigebereich: 0~999,9 km (Meilen), setzt sich
automatisch nach 999,9 km (Meilen) zurück
Anzeigeeinheit: 0,1 km (Meilen).
●Geschwindigkeits-
Anzeigebereich: 30~360 km/h (19~225 MPH)
warnung
Anzeigeeinheit: 1 km/h (MPH)
●Gesamtstundenzähler
Anzeigebereich: 0~99999 Std.
Anzeigeeinheit: 1 Std.
●Stundenzähler A.B
Anzeigebereich: 0,0~999,9 Std.
Anzeigeeinheit: 0,1 Std.
○Reifenumfang
Einstellungsbereich: 300~2,500 mm
Einstellungseinheit: 1 mm, Sensorpunkt: 1~20
●Tachometer
Anzeigebereich: 0~10.000 / 0~12.000 / 0~15.000 RPM.
Anzeigeeinheit 10.000 RPM-Jede Stufe hat 166 RPM,
12.000 RPM-Jede Stufe hat 200 RPM,
15.000 RPM-Jede Stufe hat 250 RPM
○Anzeige intern
<0,5 Sekunden
○Der RPM-Blitzlicht
Einstellungsbereich: 1.000~15.000 RPM
(gelb/rot)
Einstellungseinheit: 100 RPM
○Warnung
Licht an (F-OFF)
Blitz (F-ON)
○MAX. RPM-Aufzeich-
Anzeigebereich: 0~10.000 / 0~12.000 / 0~15.000 RPM
nung
3-3
Anleitung Tastenfunktionen
Drücken Sie die linke Taste
1.Drücken Sie im Hauptdisplay die linke Taste um die Anzeigeoptionen Uhrzeit, Volt, Wassertemperatur,
MAX-Record auszuwählen.
2.In der Bildschirmeinstellung drücken Sie bitte die linke Taste, um die Funktion auszuwählen, die Sie
einstellen möchten.
3.Wenn der Meter ausgeschalten ist, drücken Sie die linke Taste um die Uhrzeit einzustellen.
Halten Sie die linke Taste drei Sekunden lang gedrückt
1.Bei der Bildschirmeinstellung halten Sie die linke Taste drei Sekunden lang gedrückt, um wieder
zum Hauptbildschirm zurückzukehren.
Drücken Sie die rechte Taste
1.In der Hauptanzeige drücken Sie die rechte Taste um den Kilometerzähler, Fahrt A, Fahrt B,
Gesamtstundenmeter, Stundenmeter A, Stundenmeter B anzuzeigen.
2.Bei der Bildschirmeinstellung drücken Sie die rechte Taste um die Zahl einzustellen. Wenn Sie die rechte
Taste gedrückt halten, erhöht sich die Zahl schneller.
3.Wenn der Meter ausgeschalten ist, drücken Sie die rechte Taste um die Uhrzeit anzuzeigen.
3-4
Anleitung zu Stand-by-Funktionen
Wenn der Meter ausgeschalten ist,
drücken Sie die rechte oder die linke Taste
um die Uhrzeit anzeigen zu lassen
○Die Einstellung für die RPM-Eingabesignal u.
Einstellungsbereich: 0,5, 1~24
○Die RPM-Impulskanäle
設定範圍：Hi(高波形)及 Lo(低波形)
Einstellungsbereich: HI (der positive Impuls)
Lo (der negative Impuls)
●Temperatureeinheit
Anzeigeeinheit: ºC & ºF
●Thermometer
Anzeigebereich: 0,0~250,0°C (32,0~482,0°F)
Anzeigeeinheit: 0,1°C (°F)
○Display internal
<0,5 Sekunden
○Übertemperaturwar-
Einstelungsbereich: 60~250°C (140~482°F)
nung (Wassertemperatur)
Einstellungseinheit: 1°C (°F)
○Höchst gemessene Temperatur Anzeigebereich: 0~250°C (32~482°F)
●Gangzähler
Anzeigebereich: N, 1, 2, 3, 4, 5, 6, 7, 8, 9
●Tankmesser
Anzeigebereich: 6 Stufen
Anzeigeeinheit: Jede Stufe misst 16,6 %
Einstellungsbereich: 100Ω, 250Ω, 510Ω, 1200Ω, SW
●Uhr
24 Std.
●Voltmeter
Anzeigebereich: DC 8~18 V. Warnblinkfunktion setzt ein,
wenn die Stromspannung niedriger als 11,5 Volt oder höher als 15
●Hintergrund-
Einstellungsbereich: 1-5 (dunkelsten)~5-5 (hellsten)
beleuchtung
Anzeigeeinheit: Jede Stufe bedeutet 20 %
●Farbe Hintergrundbeleuchtung Einstellungseinheit: blau, orange, lila
●
DC 12V
●
-10~+60°C
●Meter Standard
JIS D 0203 S2
●Größe Meter
120 X 68,5 X 44,1 mm
●Gewicht Meter
Ungefähr 127,3 g
●Blinklichtfarbe
Neutral:grün, Fernlicht:blau,
Verstärker:grün, EOBD:gelb, Öl:rot,
Temperaturalarm:rot,
Geschwindigkeitswarnung:rot
RPM Blinklicht:rot, gelb
Halten Sie die rechte Taste drei Sekunden lang gedrückt
1.In der Hauptanzeige halten Sie die rechte Taste 3 Sekunden
lang gedrückt um die Fahrt A, Fahrt B, Stundenmeter A,
Stundemeter B und die MAX-Record zurückzustellen.
2. Im Einstellungsbildschirm halten Sie die rechte Taste gedrückt,
um den Einstellungswert schnell hinzuzufügen
Halten Sie die rechte und die linke Taste 3 Sekunden lang gedrückt
1.In der Hauptanzeige halten Sie die rechte und linke Taste -
zeitig drei Sekunden lang gedrückt um die Anzeigeneinstellung
einzugeben.
●Die Uhrzeit erscheint dann 30 Sekunden später
auf dem Display.
