Goobay 58978 Betriebsanleitung
Verwandte Anleitungen für Goobay 58978
Inhaltszusammenfassung für Goobay 58978

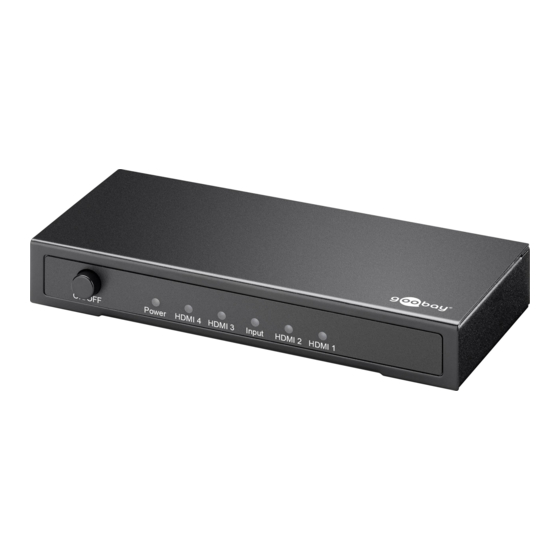

- Seite 1 Betriebsanleitung User manual Mode d‘emploi Istruzioni per l‘uso Art. 58978 HDMI™ Splitter, 1 Eingang / 4 Ausgänge (Full HD) HDMI™ Splitter, 1 In / 4 Out (Full HD) Répartiteur HDMI™ 1 In / 4 Out (Full HD) Splitter HDMI™ 1 In / 4 Out (Full HD)
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung BETRIEBSANLEITUNG ......1 USER MANUAL .........9 MODE D‘EMPLOI ........17 ISTRUZIONI PER L‘USO ......25 BETRIEBSANLEITUNG Inhalt Sicherheitshinweise ..............2 Allgemeines ..............2 Warnstufen ..............2 Beschreibung und Funktion ............3 Produkt ................3 Lieferumfang ..............3 Bedienelemente und Produktteile ........ 3 Technische Daten ............ -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Allgemeines • Lesen Sie die Betriebsanleitung vollständig und sorgfältig vor Gebrauch. Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produktes verfügbar sein. • Bewahren Sie die Betriebsanleitung auf. Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige Hinweise zum korrekten Gebrauch. Stromschlaggefahr: Spannungsfrei nur bei gezogenem Stecker. -
Seite 4: Beschreibung Und Funktion
Betriebsanleitung Beschreibung und Funktion Produkt Der HDMI™ Splitter bietet Ihnen die Möglichkeit, die Signale eines Quellge- rätes (z.B. DVD Player) auf bis zu 4 Ausgabegeräte, wie Bildschirme oder Projektoren gleichzeitig in Quad HD zu übertragen. • Unterstützt 4K Ultra HD @ 30 Hz • Aktive Signalverstärkung ermöglicht Distanzen bis 15 m • Unterstützt 3D, HDCP 1.4 •... -
Seite 5: Technische Daten
Technische Daten Artikelnummer 58978 Video-Bandbreite 340 MHz / 10,2 Gbit/s HDMI™-Eingänge HDMI™-Ausgänge 480i-1080p @ 50/60 Hz, Ausgabeauflösung 1080p @ 24/50/60 Hz, VGA - UXGA, 4K 2K @ 30 Hz Betriebstemperaturbereich 0 - +40 °C Lagertemperaturbereich -20 - +60 °C Relative Luftfeuchtigkeit 20-90% RH (keine Kondensation) Maße 154 x 69 x 23 mm Gewicht 261 g... -
Seite 6: Bestimmungsgemäßer Gebrauch
Betriebsanleitung Bestimmungsgemäßer Gebrauch Ihr HDMI™ Splitter ist für Audio-/Videoanwendungen im Heimbereich vorgesehen. Eine andere als in Kapitel „Beschrei- bung und Funktion“ bzw. in den Sicherheitshinweisen“ beschrie- bene Verwendung ist nicht gestattet. Dieses Produkt darf nur in trockenen Innenräumen benutzt werden. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheits- hinweise können zu schweren Unfällen, Personen- und Sach- schäden führen. -
Seite 7: Betriebsanzeigen
Wenn Ihr Produkt mit einem Ein-/Ausschalter ausgestattet ist, schalten Sie es darüber ein. Das HDTV-Signal wird dann an die angeschlossenen Ausgabegeräte weitergeleitet. Bei Wiedergabe eines 3D-Signals mit einer Bandbreite > 225MHz oder einer Quelle mit 4K2K-Auflösung ist ein High Speed- HDMI™-Kabel erforderlich. Fig. 2: Anschluss Betriebsanzeigen Link-LEDs: •... -
Seite 8: Haftungshinweis
Betriebsanleitung Haftungshinweis • Druckfehler und Änderungen an Produkt, Verpackung oder Produktdokumentation behalten wir uns vor. • Beachten Sie unsere Garantiebedingungen. Diese können Sie in aktueller Form unter den genannten Kontaktdaten anfragen. Entsorgungshinweise Produkt Elektrische und elektronische Geräte dürfen nach der europäi- schen WEEE Richtlinie nicht mit dem Hausmüll entsorgt wer- den. Deren Bestandteile müssen getrennt der Wiederver- wertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen können. -
Seite 9: Eu-Konformitätserklärung
EU-Konformitätserklärung Mit dem CE Zeichen erklärt Goobay , eine registrierte Marke der ® Wentronic GmbH, dass das Produkt die grundlegenden Anfor- derungen und Richtlinien der europäischen Bestimmungen er- füllt. Verwendete Symbole Nur zur Verwendung im Innenbereich IEC 60417- 5957 Wechselspannung IEC 60417- 5032 Gleichspannung IEC 60417- 5031 Polarität des Gleichstrom-Netzanschlusses... - Seite 34 Betriebsanleitung User manual Mode d‘emploi Istruzioni per l‘uso Art. 58978 V 2.0 aw REV 2020-08-26 Goobay ® by Wentronic GmbH *(0,14 € / Minute aus dem deutschen Festnetz) Pillmannstraße 12 (0.14 € / minute from German landline) 38112 Braunschweig (0,14 € / minute depuis un poste fixe allemand) Germany (0,14 € / minuto dalla rete fissa tedesca) Made in China © by Wentronic Deutschland Hotline: +49 (0180) 5005882 E-Mail: info@goobay.de Web: www.goobay.de HDMI™...
