Digital Tachograph

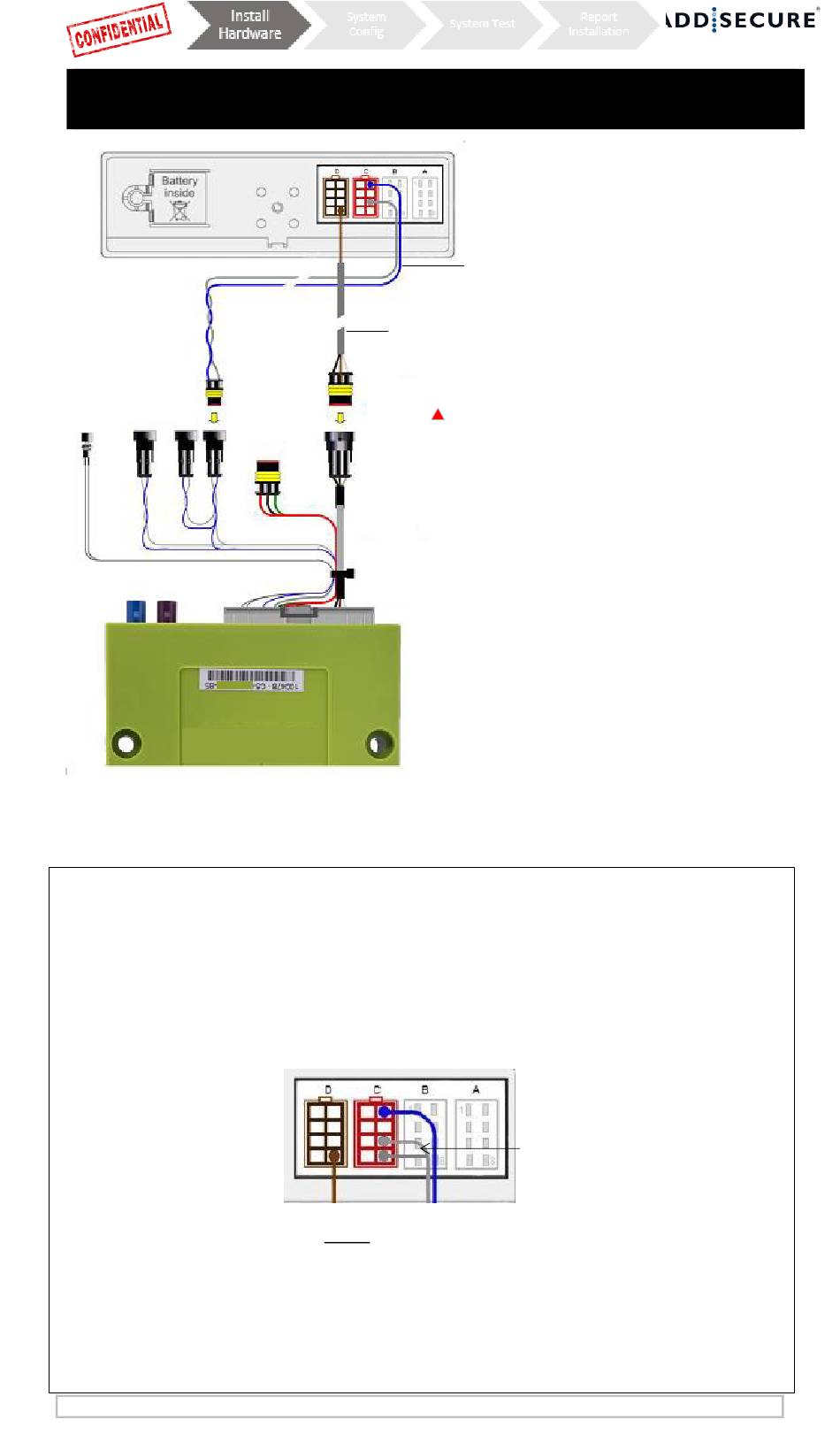

Verlegen Sie das "D8 Kabel 100505" von der Roadbox5 Box über die A-Säule zum
Tachographen und schliessen Sie das braune Kabel an den D-Stecker des
Fahrtenschreibers in Pin 8 an.
Schliessen Sie das zweite "CAN BUS Kabel 100503" an
(nur wenn Sie keine Tacho CAN Verbindung vom FMS-Aufbaustecker erhalten oder
wenn die Direct CAN Option genutzt wird)
Blaues Kabel
Stecker C Pin 5 CAN High
Graues Kabel
Stecker C Pin 7 CAN Low
• Falls das FMS-Interface nicht terminiert ist oder falls die Direct CAN Option
genutzt wird.
1. Falls zwischen C7 und C8 keine Brücke vorhanden ist, muss diese hergestellt
werden, dieses wird den Tachographen mit 120Ω terminieren.
2. Kombinierter Widerstand zwischen CAN High und CAN Low muss 60Ω
betragen, wenn alles angeschlossen ist.
Juli 2019
Schritt 5 – Tachograph
100505
Wenn Sie "Direct CAN" und "FMS"
Verbindungen durcheinander bringen, kann
dieses unter bestimmten Bedingungen zu
Fehlfunktionen des Fahrzeuges
100503
Graues Kabel
von 100503
führen.
Seite 11 von 35
