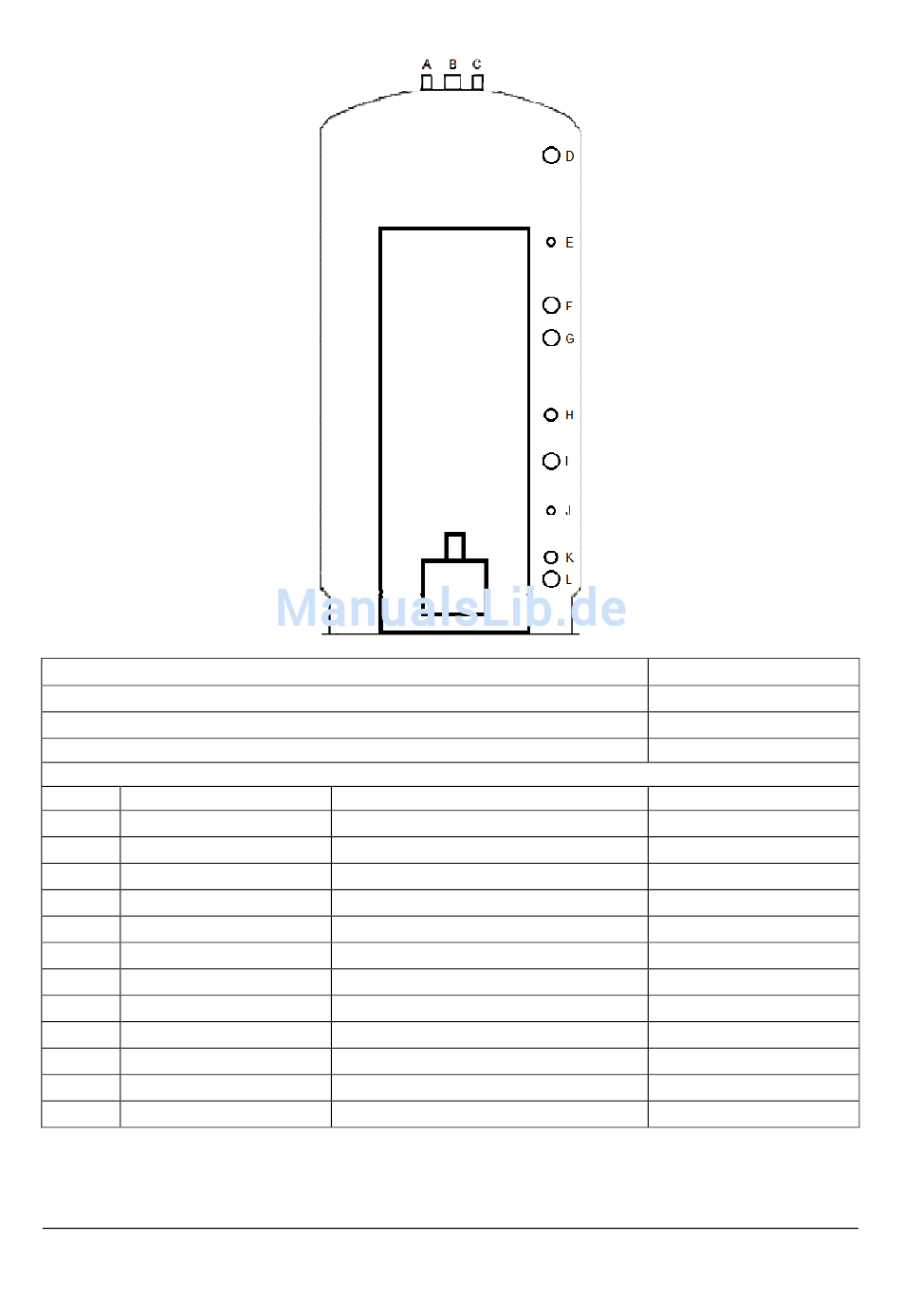

3. Abmessungen

Höhe gesamt
Breite ohne Isolierung
Breite mit Isolierung
Höhe Rauchrohr mitte
Anschlusse rechts oder links möglich
Anschluss
A 1 Zoll
B 1 1/2 Zoll
C 1 Zoll
D 1 1/2 Zoll
E 1/2 Zoll
F 1 1/2 Zoll
G 1 1/2 Zoll
H 1 Zoll
I 1 1/2 Zoll
J 1/2 Zoll
K 1 Zoll
L 1 1/2 Zoll
Technische Änderungen, Irrtümer sowie Druckfehler vorbehalten!
Tel.: 02872-949091, Fax: 02872-949093; E-Mail: info@pelltech.de, Internet: www.pelltech.de
Bezeichnung
Kaltwasser
Fühler oben
Warmwasser
Heizkreisvorlauf
Fühler mitte
Frei (Stopfen)
Frei (Stopfen)
Solarvorlauf
Frei (Stopfen)
Fühler unten
Solarrücklauf
Heizkreisrücklauf
RS ImmoPro GmbH, Im Eichengrund 28, 46414 Rhede
- 7 -
1660 mm
700 mm
850 mm
1100 mm
Höhe
1660 mm
1660 mm
1660 mm
1370 mm
1120 mm
990 mm
880 mm
770 mm
620 mm
460 mm
250 mm
150 mm
