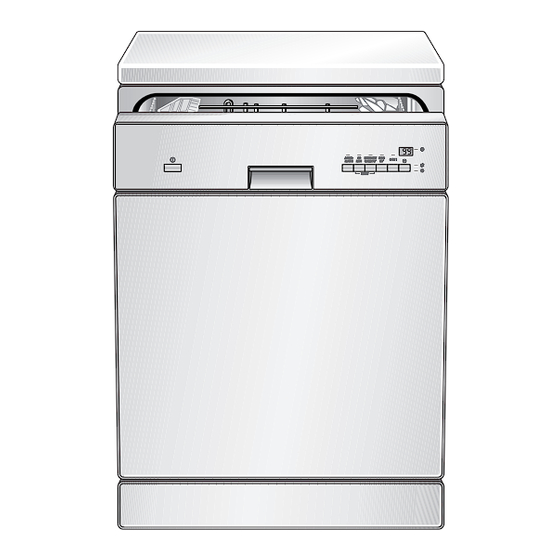

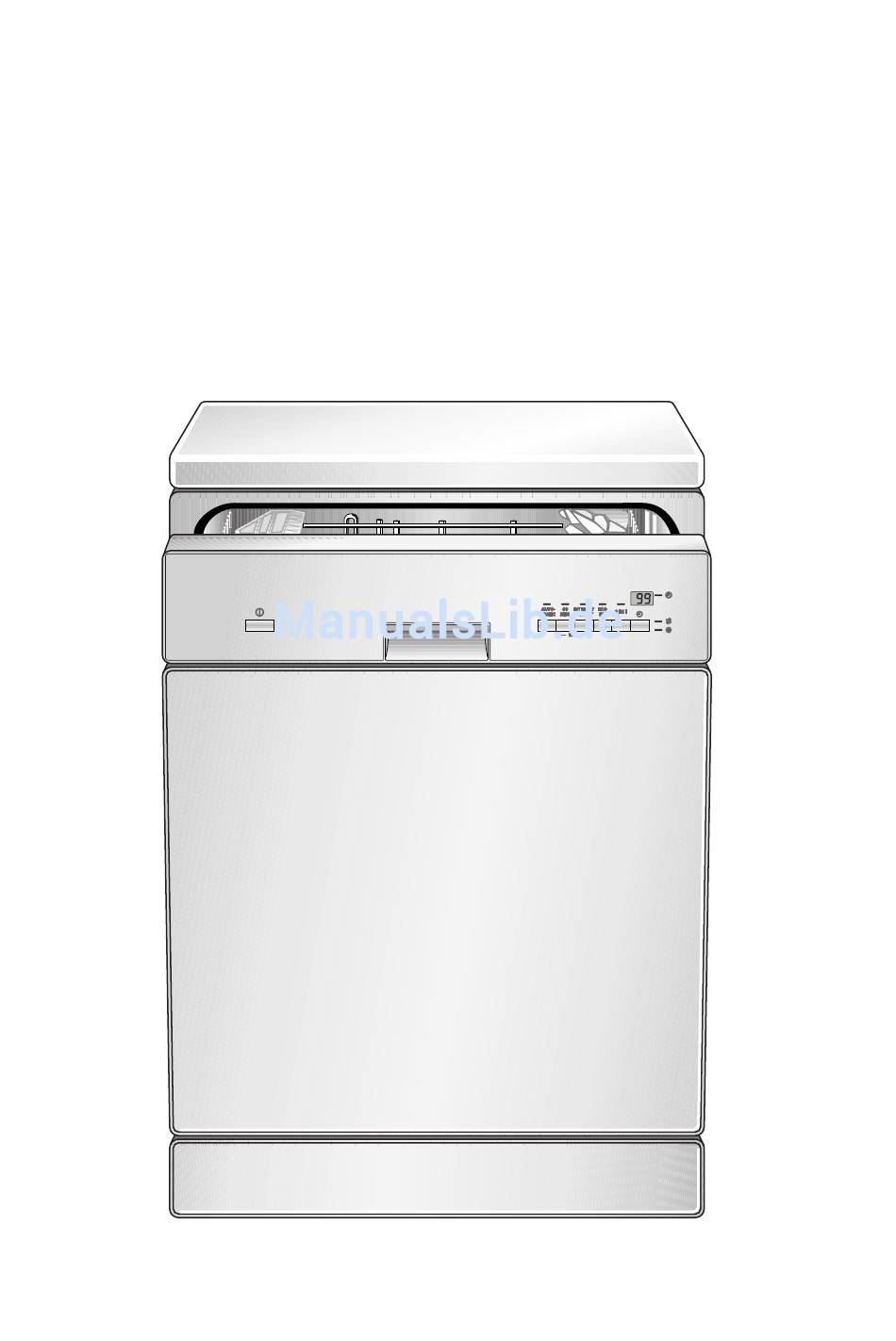

- Seite 1 FAVORIT 64080 U Geschirrspülautomat Benutzerinformation...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Benutzerinformation sorgfältig durch und bewah- ren Sie sie zum späteren Nachschlagen auf. Geben Sie diese Benutzerinformation an eventuelle Nachbesitzer des Gerätes weiter. Folgende Symbole werden im Text verwendet: Sicherheitshinweise Warnung! Hinweise, die Ihrer persönlichen Sicherheit dienen. Achtung! Hinweise, die zur Vermeidung von Schäden am Gerät dienen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Gebrauchsanweisung ........Sicherheit. -
Seite 4: Gebrauchsanweisung
Gebrauchsanweisung 1 Sicherheit Vor der ersten Inbetriebnahme • Beachten Sie die „Aufstell- und Anschlussanweisung“. Bestimmungsgemäße Verwendung • Geschirrspüler ist nur zum Spülen von Haushaltsgeschirr bestimmt. • Umbauten oder Veränderungen am Geschirrspüler sind nicht zulässig. • Nur Spezialsalz, Reinigungs- sowie Klarspülmittel verwenden, die für Haushaltsgeschirrspüler geeignet sind. -
Seite 5: Geräteansicht
Geräteansicht Decken-Dusche Oberkorb-Sprüharm und Boden-Sprüharm Härtebereichs- schalter Vorratsbehälter für Spezialsalz Behälter für Reinigungsmittel Vorratsbehälter für Klarspüler Typschild Siebe Bedienfeld EIN / AUS-Taste Mit der EIN-/AUS-Taste wird der Geschirrspüler ein-/ausgeschaltet. - Seite 6 Programm-Tasten Multidisplay Zeitvorwahl einstellen 3in1 Funktion Kontroll- Funktions-Tasten auswählen Anzeigen Mit den Programm-Tasten wird das gewünschte Spülprogramm ge- wählt. Funktions-Tasten: Zusätzlich zum aufgedruckten Spülprogramm kön- nen mit Hilfe dieser Tasten noch folgende Funktionen eingestellt wer- den: Funktions-Taste 1 Wasserenthärter einstellen Funktions-Taste 2 Klarspülerzulauf ein-, ausschalten Funktions-Taste 3...
-
Seite 7: Vor Der Ersten Inbetriebnahme
Kontrollanzeigen haben folgende Bedeutung: Spezialsalz nachfüllen Klarspüler nachfüllen 1) Diese Kontrollanzeigen leuchten nicht während des laufenden Spülprogramms. Vor der ersten Inbetriebnahme 1. Wasserenthärter einstellen 2. Spezialsalz für Wasserenthärter einfüllen 3. Klarspüler einfüllen Wenn Sie 3in1 Reiniger verwenden wollen, beachten Sie folgendes: –... -
Seite 8: Wasserenthärter Einstellen
Wasserenthärter einstellen Wasserenthärter muss mechanisch und elektronisch eingestellt werden. Um Kalkablagerungen auf Geschirr und im Geschirrspüler zu verhin- dern, muss das Geschirr mit weichem, d.h. kalkarmem Wasser gespült werden. Der Wasserenthärter muss gemäß Tabelle auf die Wasserhärte Ihres Wohngebietes eingestellt werden. Auskunft über die örtliche Was- serhärte erteilt das zuständige Wasserwerk. - Seite 9 Wird der Wasserenthärter elektronisch auf „1“ eingestellt, dann wird damit die Kontroll-Anzeige für Spezialsalz abgeschaltet. Wasserhärte Einstellung der Härtestufe Anzeige auf in °d in mmol/l Bereich mechanisch elektronisch Multidisplay 51 - 70 9,0 - 12,5 43 - 50 7,6 - 8,9 37 - 42 6,5 - 7,5 29 - 36...
-
Seite 10: Spezialsalz Einfüllen
Spezialsalz einfüllen Um den Wasserenthärter zu entkalken, muss Spezialsalz eingefüllt wer- den. Nur Spezialsalz verwenden, das für Haushaltsgeschirrspüler geeig- net ist. Wenn Sie keinen 3in1 Reiniger verwenden, füllen Sie Spezialsalz ein: – Vor der ersten Inbetriebnahme des Geschirrspülers. – Wenn auf dem Bedienfeld die Kontrollanzeige für Spezialsalz leuch- tet. -
Seite 11: Klarspüler Einfüllen
Klarspüler einfüllen Da der Klarspüler das Spülwasser besser ablaufen lässt, erhält man fle- ckenfreies, glänzendes Geschirr und klare Gläser. Wenn Sie keinen 3in1 Reiniger verwenden, füllen Sie Klarspüler ein: – Vor der ersten Inbetriebnahme des Geschirrspülers. – Wenn auf dem Bedienfeld die Kontrollanzeige für Klarspüler leuchtet. Verwenden Sie nur Spezialklarspüler für Geschirrspüler und keine ande- ren flüssigen Reinigungsmittel. -
Seite 12: Klarspülerdosierung Einstellen
Klarspülerdosierung einstellen Dosierung nur dann verändern, wenn auf Gläsern und Geschirr Schlie- ren, milchige Flecken (Dosierung niedriger einstellen) oder angetrock- nete Wassertropfen (Dosierung höher einstellen) zu sehen sind (siehe Kapitel „Wenn das Spülergebnis nicht zufriedenstellend ist“). Die Dosie- rung kann von 1-6 eingestellt werden. Vom Werk ist die Dosierung auf „4“... -
Seite 13: Klarspülerzulauf Einschalten Bei Ausgewählter 3In1 Funktion
Klarspülerzulauf einschalten bei ausgewählter 3in1 Funktion Ist die 3in1 Funktion nicht ausgewählt, ist der Klarspülerzulauf immer eingeschaltet. Ist die 3in1 Funktion wegen Verwendung von 3in1 Reinigern ausge- wählt, ist der Klarspülerzulauf ausgeschaltet. Falls das Geschirr dann nicht ausreichend trocken wird, sollten Sie den Klarspülerzulauf wieder einschalten (siehe auch Kapitel „Verwendung von 3in1 Reinigern“). -
Seite 14: Im Täglichen Gebrauch
Im täglichen Gebrauch Besteck und Geschirr einordnen Schwämme, Haushaltstücher und alle Gegenstände, die sich mit Wasser vollsaugen können, dürfen nicht im Geschirrspüler gereinigt werden. Kunststoff- und teflonbeschichtetes Geschirr hält Wassertropfen ver- stärkt zurück. Daher trocknet dieses Geschirr etwas schlechter als Por- zellan und Edelstahl. -
Seite 15: Besteck Einordnen
Besteck einordnen Warnung: Spitze Messer und scharfkantige Besteckteile müssen wegen Verletzungsgefahr in den Oberkorb gelegt werden. Damit alle Besteckteile im Besteckkorb vom Wasser umspült werden, sollten Sie: 1.Gittereinsatz auf den Besteck- 2.Gabeln und Löffel mit dem Griff korb aufstecken nach unten in den Gittereinsatz des Besteckkorbs stellen. -
Seite 16: Töpfe, Pfannen, Große Teller
Töpfe, Pfannen, große Teller Größeres und stark verschmutztes Geschirr im Unterkorb einordnen (Teller bis 29 cm Durchmesser). Um größeres Geschirr leichter ein- ordnen zu können, sind alle hinte- ren Tellereinsätze des Unterkorbs klappbar. Tassen, Gläser, Kaffeeservice Kleineres, empfindliches Geschirr und lange, spitze Besteckteile im Oberkorb einordnen. - Seite 17 • Für hohe Geschirrteile lassen sich die Tassenauflagen hochklappen. • Wein-oder Cognacgläser in die Ausschnitte der Tassenauflagen lehnen bzw. hängen. • Für langstielige Gläser Glasauflage nach rechts umklappen, sonst nach links weggeklappt lassen. • Die Stachelreihe links im Oberkorb ist ebenfalls zweiteilig umklapp- bar.
-
Seite 18: Oberkorb In Der Höhe Verstellen
Oberkorb in der Höhe verstellen Maximale Höhe des Geschirrs im Oberkorb Unterkorb bei angehobenem Oberkorb 22 cm 30 cm bei abgesenktem Oberkorb 24 cm 29 cm Die Höhenverstellung ist auch bei beladenen Körben möglich. Anheben / Absenken des Ober- korbs 1. -
Seite 19: Reinigungsmittel Einfüllen
Reinigungsmittel einfüllen Reinigungsmittel lösen die Ver- schmutzungen von Geschirr und Besteck. Das Reinigungsmittel muss vor Pro- grammbeginn eingefüllt werden. Verwenden Sie nur Reinigungsmittel für Haushaltsgeschirrspüler. Das Fach für Reinigungsmittel ist auf der Innenseite der Tür. 1. Falls der Deckel geschlossen ist: Entriegelungsknopf drücken. -
Seite 20: Verwendung Von 3In1 Reinigern
Kompaktreiniger Reinigungsmittel für Geschirrspüler sind heute fast ausschließlich nie- deralkalische Kompaktreiniger mit natürlichen Enzymen in Tabletten- oder Pulverform. 50 °C-Spülprogramme in Verbindung mit diesen Kompaktreinigern ent- lasten die Umwelt und schonen Ihr Geschirr, denn diese Spülprogram- me sind speziell auf die schmutzlösenden Eigenschaften der Enzyme im Kompaktreiniger abgestimmt. -
Seite 21: Spülprogramm Auswählen (Programmtabelle)
Spülprogramm auswählen (Programmtabelle) Verbrauchs- Programmablauf werte Geeignet Art der Spülprogramm für: Verschmutzung normal verschmutzt, AUTOMATIC Ess- und • • • • angetrocknete Spei- (50° - 65°) Kochgeschirr sereste frisch benutzt, leicht 30 MIN Geschirr ohne bis normal ver- • • (60°) Töpfe schmutzt... -
Seite 22: Spülprogramm Starten
Spülprogramm starten 1. Überprüfen, ob sich die Sprüharme frei drehen können. 2. Wasserhahn ganz aufdrehen. 3. Tür schließen. 4. EIN/AUS-Taste drücken. 5. Gewünschtes Programm wählen. Die Programmanzeige leuchtet. Im Multidisplay wird die zu erwartende Restlaufzeit für das Programm angezeigt. Die Restlaufzeit im Multidisplay wird während des Spülvorgangs gege- benenfalls an Beladungsmenge, Verschmutzungsgrad, etc. -
Seite 23: Zeitvorwahl Einstellen
Zeitvorwahl einstellen Mit der Zeitvorwahl können Sie den Beginn eines Spülprogramms zwi- schen 1 bis 19 Stunden aufschieben. 1. Taste Zeitvorwahl so oft drücken, bis der gewünschte Startaufschub im Multidisplay erscheint, z. B. 12h, wenn das Spülprogramm in 12 Stunden starten soll. Die Anzeige Zeitvorwahl leuchtet. 2. -
Seite 24: Pflege Und Reinigung
Pflege und Reinigung Keine Möbelpflege- oder aggressive Reinigungsmittel verwenden. • Bedienteile des Geschirrspülers mit einem weichen Lappen und war- mem, klarem Wasser reinigen. • Innenbehälter, Türdichtung und Wasserzulaufsieb (falls vorhanden) gelegentlich auf Verschmutzungen kontrollieren und gegebenfalls reinigen. Reinigung der Siebe Die Siebe müssen regelmäßig kon- trolliert und gereinigt werden. - Seite 25 5. Flächensieb (3) aus dem Spülraumbo- den nehmen und auf beiden Seiten gründlich reinigen. 6. Flächensieb wieder einsetzen. 7. Feinsieb in den Mikrofilter einsetzen und zusammenstecken. 8. Siebsystem einsetzen und durch Schwenken des Griffs im Uhrzeiger- sinn bis zum Anschlag verriegeln. Darauf achten, dass das Flächensieb nicht über den Spülraumboden her- aussteht.
-
Seite 26: Was Tun, Wenn
Was tun, wenn... Kleine Störungen selbst beheben Falls während des Betriebs einer der folgenden Fehlercodes im Multidis- play angezeigt wird: – FehlercodeÅ 10 (Probleme mit Wasserzulauf), – FehlercodeÅ 20 (Probleme mit Wasserablauf), sehen Sie bitte in nachfolgender Tabelle nach. Nachdem der Fehler behoben ist, Taste des angefangenen Spülpro- gramms drücken. -
Seite 27: Wenn Das Spülergebnis Nicht Zufriedenstellend Ist
Störung Mögliche Ursache Abhilfe Erst Wasserhahn schließen, Das Multidisplay zeigt Das Wasserschutzsystem dann Gerät ausschalten und Å 30 Fehlercode hat angesprochen. Kundendienst verständigen. Netzstecker ist nicht Netzstecker einstecken. eingesteckt. Sicherung der Hausinstalla- Sicherung ersetzen. tion ist nicht in Ordnung. Programm startet nicht. Bei Geschirrspülermodellen Falls Geschirr sofort gespült mit Startzeitvorwahl:... -
Seite 28: Entsorgung
Das Geschirr wird nicht trocken und bleibt ohne Glanz. • Es wurde kein Marken-Klarspüler verwendet. • Vorratsbehälter für den Klarspüler ist leer. Auf Gläsern und Geschirr sind Schlieren, Streifen, milchige Flecken oder blauschimmernder Belag. • Klarspülerdosierung niedriger einstellen. Auf Gläsern und Geschirr sind angetrocknete Wassertropfen. •... -
Seite 29: Technische Daten
Technische Daten Fassungsvermögen: 12 Maßgedecke einschließlich Servicegeschirr Zulässiger Wasserdruck: 1-10 bar (=10-100 N/cm = 0.1-1.0 MPa) Elektrischer Anschluß: 230 V, 10 A, siehe auch Typschild am rechten Innenrand der Geschirrspülertür. Integrierbare und Unterbau-Geschirrspüler Abmessungen: 820 - 880 x 596 x 570 (H x B x T in mm) max. -
Seite 30: Hinweise Für Prüfinstitute
Hinweise für Prüfinstitute Die Prüfung nach EN 60704 muß bei voller Beladung mit dem Test- programm (siehe Programmtabelle) durchgeführt werden. Die Prüfungen nach EN 50242 müssen mit vollem Salzbehälter des Wasserenthärters, mit vollem Vorratsbehälter für Klarspüler und mit dem Testprogramm (siehe Programmtabelle) durchgeführt werden. Volle Beladung: Halbvolle Beladung: 12 Maßgedecke... -
Seite 31: Aufstell- Und Anschlussanweisung
Aufstell- und Anschlussanweisung 1 Sicherheitshinweise für die Installation • Den Geschirrspüler nur stehend transportieren, sonst kann Salzwasser auslaufen. • Vor Inbetriebnahme den Geschirrspüler auf Transportschäden über- prüfen. Ein beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie sich im Schadensfall an Ihren Lieferanten. •... -
Seite 32: Aufstellen Des Geschirrspülers
Aufstellen des Geschirrspülers • Geschirrspüler muss standsicher und waagrecht in alle Richtungen ausgerichtet auf festem Boden aufgestellt werden. • Um Bodenunebenheiten auszuglei- chen und Gerätehöhe an andere Möbel anzugleichen, Schraubfüße mit einem Schraubendreher herausschrauben. • Die hinteren Gerätefüße sind mit einem Akkuschrauber vorne am Ge- rät einzustellen (siehe Montagean- weisung). - Seite 33 Dekorplatten zur optischen Anpas- sung an die Küchenfront: • müssen vom Küchenhersteller be- zogen werden • erfordern einen Dekorrahmen • sollten mit doppelseitigem Klebe- band auf der Gerätetür fixiert wer- den (um durchwölben und verziehen zu vermeiden) • Dekorplattenmaße: Höhe 590 mm, Breite 581 mm, Klemmdicke: max.
-
Seite 34: Anschließen Des Geschirrspülers
Anschließen des Geschirrspülers Wasseranschluss • Der Geschirrspüler kann an Kaltwasser und an Warmwasser bis max. 60 °C angeschlossen werden. • Der Geschirrspüler darf nicht an offene Warmwassergeräte und Durchlauferhitzer angeschlossen werden. Zulässiger Wasserdruck Niedrigster zulässiger Wasserdruck: Unter 1 bar Wasserdruck ziehen Sie bitte 1 bar (=10 N/cm2 =100 kPa) Ihren Installateur zu Rate. - Seite 35 Wasserablauf Ablaufschlauch Der Ablaufschlauch darf nicht geknickt, gequetscht oder in sich ver- schlungen sein. Anschluss des Ablaufschlauches: – maximal zulässige Höhe: 1 Meter. – minimal erforderliche Höhe: 40 cm über der Geräteunterkante. Verlängerungsschläuche • Verlängerungsschläuche sind über den Fachhandel oder unseren Kun- dendienst zu beziehen.
-
Seite 36: Elektrischer Anschluss
Elektrischer Anschluss Angaben über Netzspannung, Stromart und die erforderliche Absiche- rung sind dem Typschild zu entnehmen. Das Typschild ist am rechten Innenrand der Geschirrspülertür angebracht. Um den Geschirrspüler vom Netz zu trennen, Netzstecker ziehen. Achtung: – Der Stecker muss nach Aufstellung des Gerätes zugänglich bleiben. –... -
Seite 37: Garantiebedingungen
Rechte, die durch diese Garantie nicht eingeschränkt werden. Diese Garantie räumt dem Verbraucher also zusätzliche Rechte ein. Dies vorausgeschickt, leisten wir, AEG Hausgeräte GmbH, gegenüber dem Verbraucher Garantie für dieses Gerät für den Zeitraum von 24 Monaten ab Übergabe zu den folgenden Bedingungen: 1. -
Seite 38: Österreich
Österreich Sehr geehrte Kunden! Wir, die Electrolux Hausgeräte GmbH, beglückwünschen Sie zum Erwerb eines Gerätes aus dem Electrolux Konzern. Für dieses Gerät räumen wir Ihnen, gemäß den nachstehenden Bedingungen, eine besondere Garantie ein, die Ihnen also zusätzliche Rechte gewährt. 1. Die Garantie beginnt mit dem Tag an dem das Gerät gekauft wurde und erstreckt sich über einen Zeitraum von 24 Monaten. - Seite 39 Belgien Unsere Geräte werden mit größter Sorgfalt hergestellt. Trotzdem kann es einmal zu einem Defekt kommen. Unser Kundendienst übernimmt auf Anfrage gerne die Reparatur, und zwar sowohl wäh- rend des Garantiezeitraums als auch danach. So ist gewährleistet, dass ein Defekt nicht zu einer Verkürzung der Lebensdauer des Geräts führt.
- Seite 40 15. Mit Ausnahme der Fälle, in denen eine Haftung gesetzlich vorgeschrieben ist, wird durch die vor- liegenden Garantiebedingungen jede durch den Kunden u.U. geforderte Entschädigung für über das Gerät hinausgehende Schäden ausgeschlossen. Im Falle der gesetzlich niedergelegten Haftung erfolgt maximal eine Entschädigung in Höhe des Kaufpreises des Geräts. Diese Garantiebedingungen gelten ausschließlich für in Belgien gekaufte und benutzte Geräte.
-
Seite 41: Kundendienststellen
Electrolux stellt Ihnen hiermit jene Partner vor, die dafür garantieren, dass wir Ihnen Top-Qualität mit unseren Kundendiensteinrichtungen jetzt und in Zukunft bieten. Unsere Kundendienststellen in den Bundesländern sind spezialisiert auf unsere Marken: AEG, Electrolux, Juno, Zanussi. Zentrale: Kundendienst Wien, Niederösterreich, nördliches Burgenland Electrolux Hausgeräte GmbH... -
Seite 42: Ersatzteile, Zubehör Und Pflegemittel
Walter Stecher Elektroinstallationen 6912 Hörbranz, Lochauerstraße 2 Tel. 05573/83651 05573/83651-14 Internet: stewa.strom@utanet.at Ersatzteile, Zubehör und Pflegemittel Für Oesterreich: Sie können Ersatzteile, Zubehör und Pflegemittel on- line bestellen bei http://www.aeg-hausgeraete.at Belgien Adresse Telefon Telefax Electrolux Home Products Belgium Consumer services 02/363.04.44 02/363.04.00... -
Seite 43: Service
Service Wenn Sie einmal unsere Hilfe benötigen, erreichen Sie uns in Deutsch- land wie folgt: Bei Fragen zu Bedienung oder Einsatz Ihres Gerätes Wenden Sie sich an den AEG-Direct Info Service: Telefon: 0180 555 4 555 (0,12 Euro/Min)** Internet: www.aeg-hausgeraete.de Bei technischen Störungen... -
Seite 44: Änderungen Vorbehalten
Reinigen und für Forst und Garten. Jedes Jahr verkauft die Electrolux-Gruppe in über 150 Ländern der Erde über 55 Millionen Produkte (Kühlschränke, Herde, Waschmaschinen, Staubsauger, Motorsägen und Rasenmäher) mit einem Wert von rund 14 Mrd. USD. AEG Hausgeräte GmbH Postfach 1036 D-90327 Nürnberg http://www.aeg.hausgeraete.de © Copyright by AEG 822 612 312-00-161104-01 Änderungen vorbehalten...
