Bohrung 2
TruVision analoge Bullet-Kameras mit geregeltem
Objektiv:
TVB-4201
TVB-2201
TruVision TVI-Bullet-Kameras mit geregeltem
Objektiv:
TVB-4401, TVB-4403
TVB-2401, TVB-2403
TruVision Serie 1 Bullet-Kameras mit geregeltem
Objektiv:
TVB-3101, TVB-3102, TVB-3103
TVB-1101, TVB-1102, TVB-1103
TruVision Serie 3 Bullet-Kameras mit geregeltem
Objektiv:
TVB-5301, TVB-5302
Installation
Befolgen Sie im Rahmen der Installation der Kamera und des
Zubehörs sämtliche vor Ort geltenden Sicherheitsvorschriften
sowie die Wandmontage- und/oder Installationsanweisungen
der Bullet-Kamera mit geregeltem Objektiv.

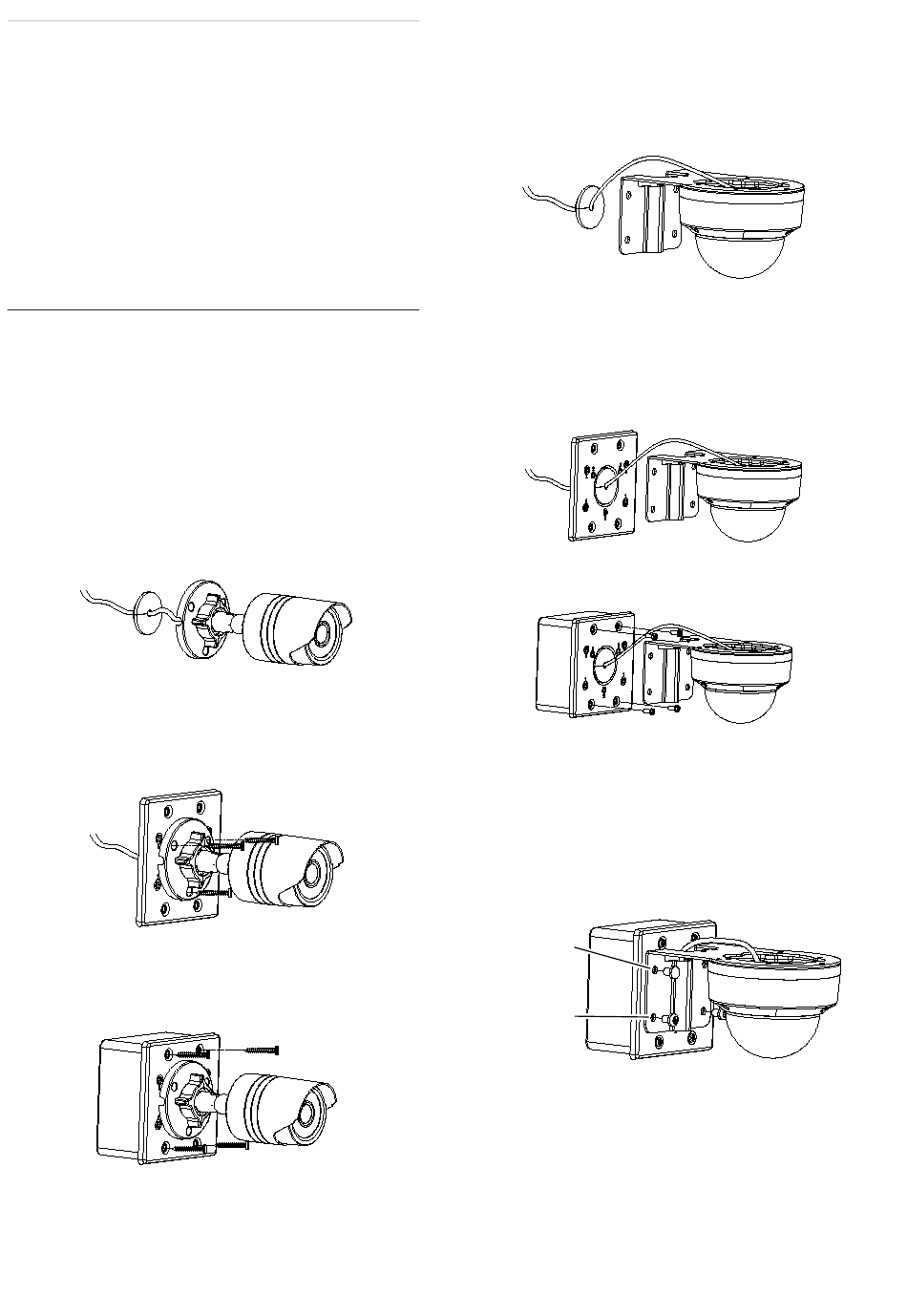

So montieren Sie eine Bullet Kamera mit geregeltem
Objektiv an einer TVB-2G-AD-Adapterplatte:
1.
Führen Sie den Kabelbaum durch den Gummistopfen, der
sich auf der Adapterplatte befindet.
2.
Setzen Sie den Gummistopfen in die Adapterplatte ein.
Montieren Sie die Bullet-Kamera mithilfe von drei
Schrauben (A) auf der TVB-2G-AD-Adapterplatte.
Justierbohrungen mit der Kennzeichnungsnummer 2 auf
der Adapterplatte.
3.
Stellen Sie die richtigen Anschlüsse zum Kabelbaum der
Kamera her und verstauen Sie die Kabel innen im
Doppelverteilerkasten. Montieren Sie die Adapterplatte
mithilfe von 4 Schrauben (B) am Doppelverteilerkasten.
2 / 3
So montieren Sie eine L-förmige Wandmontagehalterung
an einer TVB-2G-AD-Adapterplatte:
1.
Befolgen Sie die Anweisungen im Installationshandbuch
der Kamera sowie die Installationsanweisungen zu TVD-
LWB-1/TVD-LWB-2. Montieren Sie die Kamera an der
Wandhalterung.
2.
Führen Sie den Kabelbaum durch den Gummistopfen, der
sich auf der Adapterplatte befindet.
3.
Setzen Sie den Gummistopfen in die Adapterplatte ein.
Stellen Sie die richtigen Anschlüsse zum Kabelbaum der
Kamera her und verstauen Sie die Kabel innen im
Doppelverteilerkasten.
4.
Montieren Sie die Adapterplatte mithilfe von 4 Schrauben
(B) am Doppelverteilerkasten.
5.
Befestigen Sie die Wandmontagehalterung TVD-LWB-1
oder TVD-LWB-2 (einschließlich montierter Kamera) an
der Adapterplatte. Verwenden Sie bei der Installation von
leichteren Dome-Kameras mit geregeltem oder VF-
Objektiv Kuppeln zwei der beiliegenden Schrauben (C)
sowie zwei der Gummistopfen, um die beiden
verbleibenden Löcher in der Wandhalterung abzudecken.
Justierbohrungen mit der Kennzeichnungsnummer 1 auf
der Adapterplatte.
Rubber plug
Screw C
Bei Einsatz der TVD-LWB-2 mit schwereren,
motorgetriebenen Dome-Kameras installieren Sie bitte die
Schrauben (A) mithilfe eines Schraubenschlüssels.
Justierbohrungen mit der Kennzeichnungsnummer 1 auf
der Adapterplatte.
P/N 1073204-DE • REV B • ISS 06MAR17
