TVB-2G-AD TruVision TVB-2G-AD TruVision
Doppelverteilerkasten-Adapterplatte
Beschreibung
T Bei der TVB-2G-AD handelt es sich um einen Adapterplatte,
die zur Montage einer Bullet-Kamera mit
Festbrennweiteobjektiv oder zum Anbringen einer
Wandmontagehalterung vom Typ TVD-LWB-1 oder TVD-LWB-
2 an einer Unterputz-Doppelverteilerdose verwendet wird. Die
Doppelverteilerdose ist nicht enthalten.
Hinweis: Bei Verwendung der TVB-2G-AD-Adapterplatte für
eine Doppelverteilerdose für den Allwetter-/Außeneinsatz wird
die Verwendung einer entsprechenden Dichtung empfohlen.
Dichtungen für Doppelverteilerdosen erhalten Sie in der Regel
beim Anbieter der Dose.
Die TVB-SNB-BB (Wandmontagehalterung) und die TVD-
LWB-AD (TVD-LWB-Adapterplatte für die Wandhalterung)
können ebenfalls im Außenbereich eingesetzt werden. Weitere
Informationen finden Sie in den jeweiligen
Installationsanweisungen.

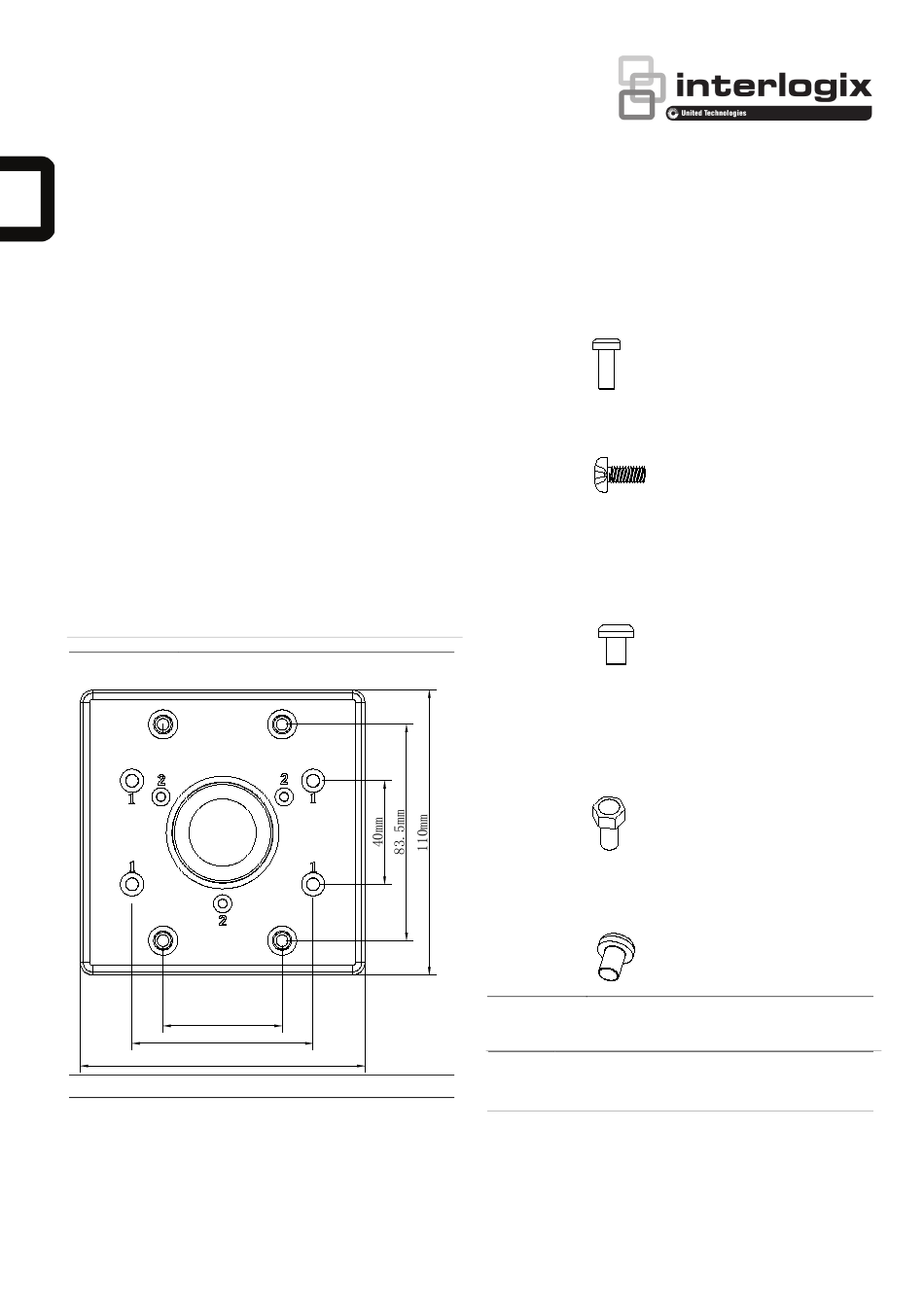

Abbildung 1: Physische Eigenschaften
Abmessungen:
110 × 110 mm
46mm
70mm
110mm
Gewicht:
73 g
Zubehör:
© 2017 United Technologies Corporation.
Interlogix ist Teil von UTC Climate, Controls and Security, einer Geschäftseinheit der United Technologies Corporation. Alle Rechte vorbehalten.
Schraube A M4 x 10 mm (3 St.)
Zur Befestigung der Bullet-Kamera an der TVB-
2G-AD-Adapterplatte.
Schraube B M6 x 10 mm (4 St.)
Zur Befestigung der TVB-2G-AD-Adapterplatte am
Doppelverteilerkasten.
Schraube C
M6 x 8 mm (4 St.)
Verwenden Sie bei der Installation von leichteren
Dome-Kameras mit geregeltem oder VF-Objektiv
diese Schraube, um die TVD-LWB-1 oder TVD-
LWB-2 an der Adapterplatte TVB-2 G-AD zu
befestigen.
Schraube A
M6 x 10 mm (4 St.)
Verwenden Sie bei der Installation von
schwereren, motorgetriebenen Dome-Kameras
diese Schraube, um die L-förmige
Wandmontagehalterung TVD-LWB-1 oder TVD-
LWB-2 an der Adapterplatte TVB-2G-AD zu
befestigen.
Gummistopf
4 St.
en
Für die zwei oberen Bohrungen auf der TVB-2G-
AD-Adapterplatte.
Unterstützte Geräte
Bohrung 1
TruVision L-förmige Halterung:
TVD-LWB-1
TVD-LWB-2
P/N 1073204-DE • REV B • ISS 06MAR17
