zertifizierter Betrieb nach ISO 9001
Fahrzeugdaten
Fahrzeugtyp:
BMW 3er Touring
Modelljahr:
2012-
Typ:
F31
Position:
oberhalb der Rücksitzbank
Ausführung:
Stahlgeflecht
Besonderheiten:
mit und ohne
Panoramaschiebedach
1
Vormontage:
Rücksitze umlegen und Kofferraumabdeckung und Kassette Trennnetz entfernen.
Alle Verschraubungen gleichmäßig ausrichten, und auf festen Sitz kontrollieren.
TRENNGITTER Masterline
SICHERHEITSHINWEISE:
Von Zeit zu Zeit erneut kontrollieren, und ggf. nachziehen.
Der Transport von Personen hinter dem Trenngitter ist verboten!
Schweres Ladegut immer zusätzlich mit Spanngurten sichern.
Artikelnummer: 20300053
Ausgabestand : jf.01/2015

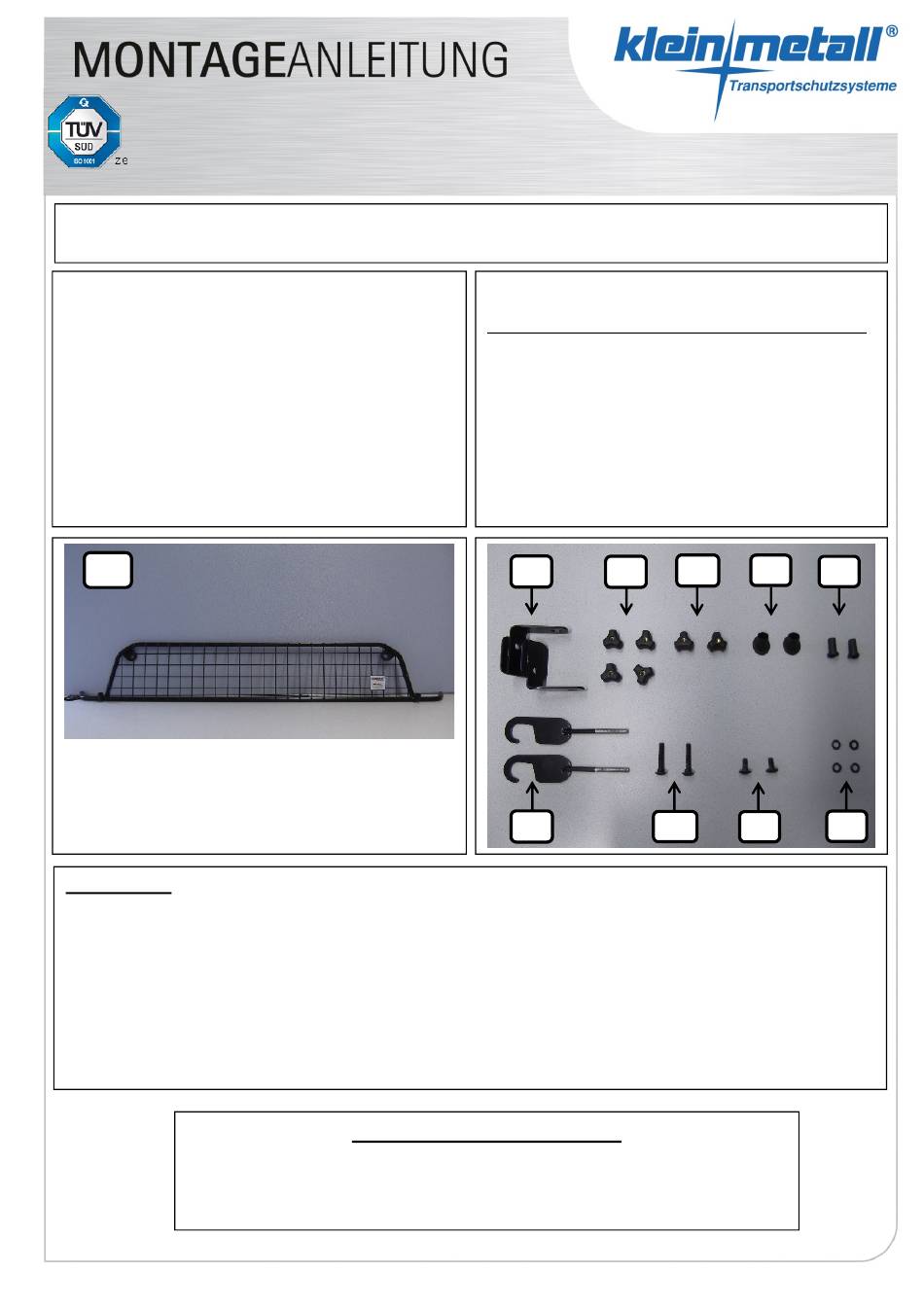

Stückliste – Montagesatz
Pos.
Benennung
1
Trenngitter
2
Dachhalter L/R
3
Gewindehaken
4
Rändelmutter flach
5
Rändelmutter gewölbt
6
Schutzkappe 25°
7
Kunststoffhülse
8
Unterlegscheibe
9
Schlossschraube
10
Schlossschraube
2
4
3
Anzahl:
1
2
FS2B
2
20301000F
4
20301000
2
20301005
2
20301003
2
M-BR8x19x1,5S
4
M-VBM8x20S
2
M-VBM8x45S
2
5
6
7
0
9
1
8
Werbung
Verwandte Anleitungen für kleinmetall Masterline
Inhaltszusammenfassung für kleinmetall Masterline
- Seite 1 Artikelnummer: 20300053 zertifizierter Betrieb nach ISO 9001 Ausgabestand : jf.01/2015 TRENNGITTER Masterline Fahrzeugdaten Stückliste – Montagesatz Fahrzeugtyp: BMW 3er Touring Pos. Benennung Anzahl: Trenngitter Modelljahr: 2012- Dachhalter L/R Typ: Gewindehaken FS2B Position: oberhalb der Rücksitzbank Rändelmutter flach 20301000F Ausführung: Stahlgeflecht Rändelmutter gewölbt...
- Seite 2 Artikelnummer: 20300053 Ausgabestand : jf.12/2015 Bild 2 Bild 1 Wie im Bild dargestellt rechts und links am Trenngitter jeweils die Wie im Bild dargestellt die Dachbefestigung L/R (Pos.2) jeweils die Schutzkappe 25° (Pos.6) am Rohrende aufstecken, und von oben zusammen mit einer Schlossschraube (Pos.10), einer die Kunststoffhülse (Pos.7) in die Buchse am Trenngitter stecken.
- Seite 3 Artikelnummer: 20300053 Ausgabestand : jf.01/2015 Bild 6 Bild 5 Die beiden Gewindehaken (Pos.3) jeweils links und rechts in die Rücksitze hochklappen, das Trenngitter ausrichten und an den 4 Rücksitzverankerung einhängen, durch die bereits in Bild 1 Befestigungspunkten (2x Dachhalter und 2x Gewindehaken) final vormontierte Kunststoffhülse (Pos.7) führen und mit der befestigen.
