Betriebsanleitung

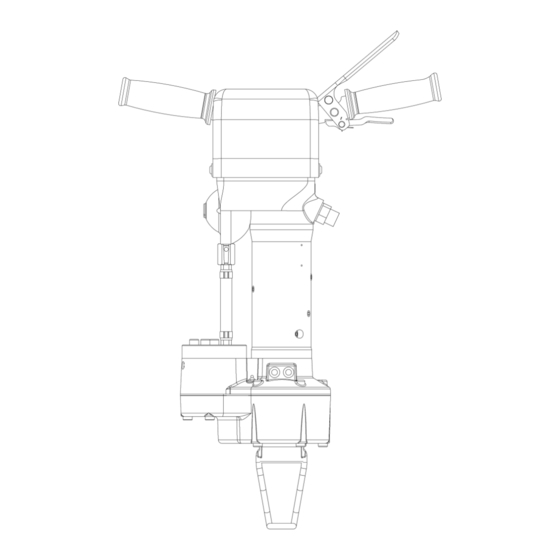

Hydraulik-Bohrhammer
HRD28X
Ab Serien-
Nummer 17236
Überarbeitet
01.06.2020
Vor dem Betrieb
Vielen Dank, dass Sie einen
Bohrhammer von HYCON
gekauft haben!
Für eine reibungslose Funktion
und langanhaltend hohe
Leistung Ihrer neuen Maschine
empfehlen wir Ihnen,
vorliegende Betriebsanleitung
sorgfältig zu lesen und Ihre
besondere Aufmerksamkeit
folgenden Kapiteln zu widmen:
Sicherheits- und
Servicehinweise
Zu treffende
Vorsichtsmaßnahmen
sowie
Service und Wartung
Wir hoffen, dass Sie mit Ihrem
neuen Bohrhammer von
HYCON zufrieden sein werden.
Mit freundlichen Grüßen,
HYCON A/S
HYCON A/S
Juelstrupparken 11
DK-9530 Støvring
Dänemark
Tel.: +45 9647 5200
Fax: +45 9647 5201
E-Mail:hycon@hycon.dk
www.hycon.dk
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für HYCON HRD28X
Inhaltszusammenfassung für HYCON HRD28X
- Seite 1 Vorsichtsmaßnahmen HYCON A/S Juelstrupparken 11 DK-9530 Støvring sowie Dänemark Service und Wartung Tel.: +45 9647 5200 Fax: +45 9647 5201 E-Mail:hycon@hycon.dk Wir hoffen, dass Sie mit Ihrem www.hycon.dk neuen Bohrhammer von HYCON zufrieden sein werden. Mit freundlichen Grüßen, HYCON A/S...
-
Seite 2: Inhaltsverzeichnis
Inhalt Seite Sicherheitsvorkehrungen ..................2 Ölvolumenstrom und Druck ................. 4 Bohrhammerbetrieb starten ................. 4 Technische Daten....................5 Kennfeld ......................6 Externe Luftversorgung ..................6 Anschluss an ein Hydraulikaggregat ..............7 Service und Wartung ................... 8 Hydraulikölsorten ....................9 EU-Konformitätserklärung .................. 10 Garantiebedingungen .................. -
Seite 3: Sicherheitsvorkehrungen
Sicherheitsvorkehrungen • Lesen Sie sich vor dem Betrieb des Werkzeugs die Betriebsanleitungen des Bohrhammers und der anzuschließenden Antriebsquelle durch. • Betreiben Sie den Bohrhammer ausschließlich in Übereinstimmung mit den örtlich gültigen Arbeitsrichtlinien und während der gestatteten Arbeitszeiten. • Überprüfen Sie den Ölvolumenstrom zum Bohrhammer. Der Ölvolumenstrom darf nicht höher als 30 l/min sein. - Seite 4 Arbeitsfläche, da dies zu einer Überbelastung des Bohrhammers führen kann. • Stellen Sie sicher, dass alle auf dem Bohrhammer angebrachten Aufkleber und Warnhinweise stets lesbar sind. • Benutzen Sie immer die von HYCON A/S empfohlenen Hydraulikschläuche, Kupplungen und Ersatzteile. • Reparaturen dürfen ausschließlich von erfahrenen Mitarbeitern ausgeführt werden.
-
Seite 5: Ölvolumenstrom Und Druck
Ölvolumenstrom und Druck Ihr neuer HYCON-Bohrhammer ist auf einen bestimmten Ölvolumenstrom, Betriebsdruck und Maximaldruck ausgelegt. Ein zu hoher Ölvolumenstrom und/oder Druck führt zu einer Überbelastung des Bohrhammers, was zu Lasten der erwarteten Lebensdauer Ihres Bohrhammers geht und zu erhöhten Service- und Reparaturkosten führt. -
Seite 6: Technische Daten
Technische Daten Gewicht ohne Schläuche und Schmierstoffe 27,5 kg Servicegewicht 30 kg Abmessungen Gesamtlänge: 708 mm Gesamtbreite: Ölvolumenstrom max. 30 l/min Drehzahl 320 U/min Drehrichtung (von oben betrachtet) Im UZS Drehmoment 45 Nm Schlagenergie 55 Joule Schlagfrequenz 40 Hz Betriebsdruck 150 bar max. -
Seite 7: Kennfeld
Kennfeld Bohrhammer HRD28X Maximallänge unterschiedlicher Schlauchgrößen 3/8" hose diameter 1/2" hose diameter 5/8" hose diameter HRD20 HRD30 Vom Hydraulikaggregat gelieferter Druck: 150 bar. Volumenstrom: 30 l/min (ohne Schwerkrafteinwirkung; zwei Kupplungssätze pro 10 m Schlauch) Externe Luftversorgung Für die Luftspülung des Bohrhammers ist eine externe Luftversorgung erforderlich. -
Seite 8: Anschluss An Ein Hydraulikaggregat
Bohrhammer vor einer Überbelastung zu schützen. • Oder Sie entscheiden sich für eines unserer HYCON-Hydraulikaggregate. Ihr Fachhändler wird Ihnen gerne bei der Auswahl eines passenden Hydraulikaggregats behilflich sein. Wenden Sie sich im Zweifelsfalle an Ihren Fachhändler oder an HYCON A/S. Seite 7 von 11... -
Seite 9: Service Und Wartung
Service und Wartung Monatlich Service und Wartung Täglich Kupplungen überprüfen und sorgfältig reinigen Schläuche überprüfen Getriebe schmieren WARTUNG 1) Regelmäßig das Hydrauliköl auf Reinheit überprüfen. Bei klebrigem oder verfärbtem Hydrauliköl einen Ölwechsel ausführen. 2) Überprüfen Sie vor dem Betriebsstart, ob die Antriebsquelle über genügend Hydrauliköl verfügt: 3) Getriebe schmieren Seite 8 von 11... -
Seite 10: Hydraulikölsorten
Gasdruckprüfung des Druckspeichers Druckspeichermembran Austausch sämtlicher Dichtungen und O- Ringe Hydraulikölsorten Die Hydraulikaggregate von HYCON können mit standardmäßigem Hydrauliköl betrieben werden, d. h. mit allen mineralischen und biologisch abbaubaren Ölsorten, die folgende Spezifikationen erfüllen: Unterhalb 10 °C 10 bis 30 °C Oberhalb 30 °C... -
Seite 11: Eu-Konformitätserklärung
DK-9530 Støvring Dänemark Tel.: +45 9647 5200 Fax: +45 9647 5201 Mail:hycon@hycon.dk www.hycon.dk Ab Serien-Nr. Hiermit erklären wir, dass der hydraulische Bohrhammer HRD28X 17236 (Servicegewicht 30 kg) in Übereinstimmung mit der EC-Richtlinie 2006/42/EC hergestellt wurde. HYCON A/S Juelstrupparken 11 DK-9530 Støvring Dänemark... -
Seite 12: Garantiebedingungen
Garantiebedingungen Wir gewähren auf diese Maschine ab Datum der ersten Inbetriebnahme 12 Monate Garantie bzw. max. 18 Monate Garantie ab Lieferdatum. Die Garantie umfasst Mängel, die sich auf Konstruktions- und Herstellungsfehler zurückführen lassen. Mängel infolge eines unzulässigen Betriebs, einer nicht korrekten Handhabung sowie mangelhafter Wartung oder dergleichen sind von der Garantie ausgeschlossen.
