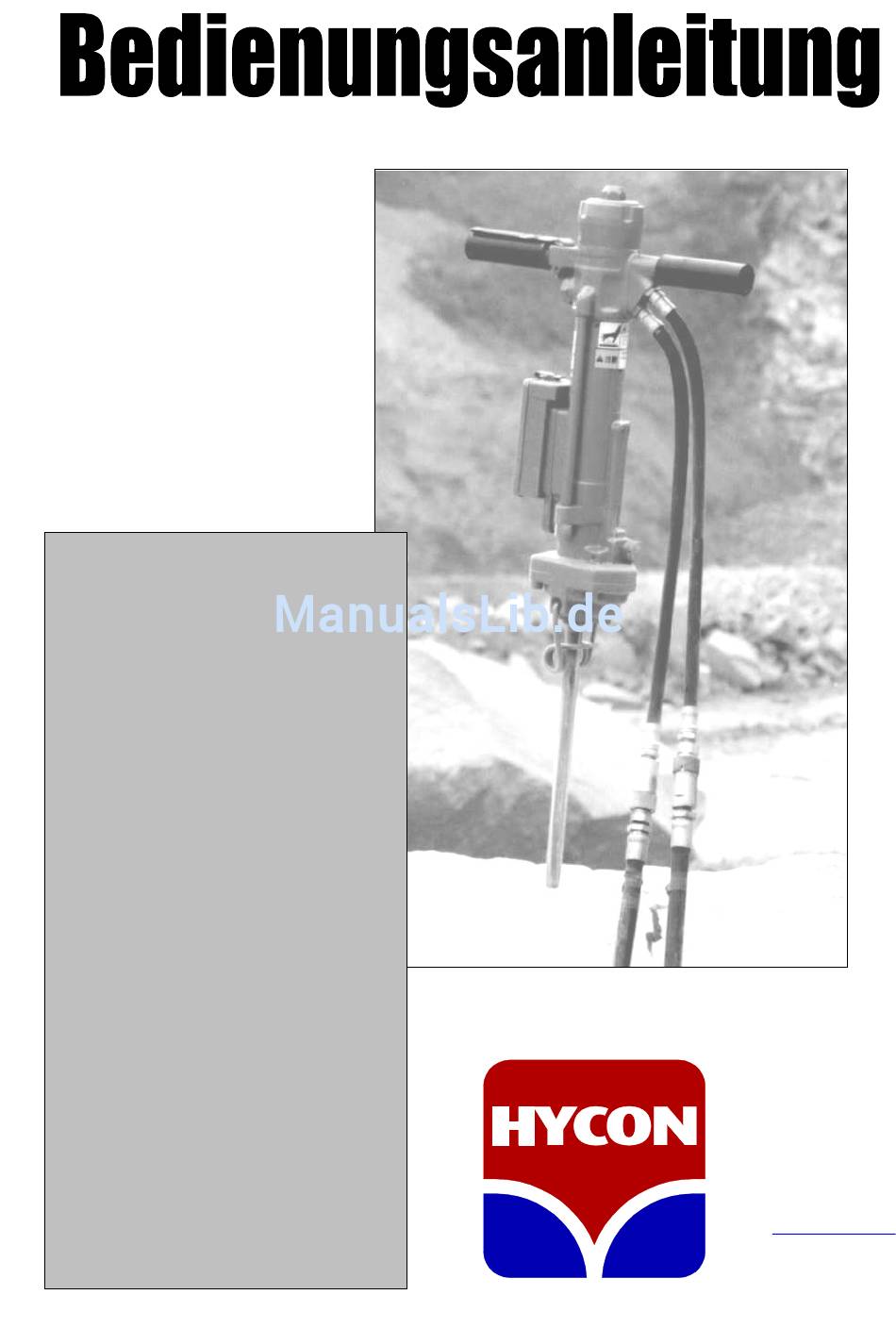

Hydraulischer
Bohrhammer
HRD20
Ab Serien-
number 3195
Revidiert
11.11.2014
Vor Inbetriebnahme
Wir bedanken uns, daß Sie einen
HYCON Bohrhammer gewählt
haben.
Damit Sie Ihren neuen Bohrhammer
problemlos sehr lange benutzen
können, empfehlen wir Ihnen, diese
Bedienungsanleitung sorgfältig zu
lesen und auf die
Sicherheits- und
Wartungsvorschriften
und auf
Ölmenge und Druck
besonders Wert zu legen.
Wir wünschen Ihnen viel Ver-
gnügen mit Ihrem neuen HYCON
Bohrhammer.
Mit freundlichen Grüßen
HYCON A/S
HYCON A/S
Juelstrupparken 11
DK-9530 Støvring
Denmark
Tel: +45 9647 5200
Fax: +45 9647 5201
Mail
hycon@hycon.dk
www.hycon.dk
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für HYCON HRD20
Inhaltszusammenfassung für HYCON HRD20
- Seite 1 Ölmenge und Druck besonders Wert zu legen. HYCON A/S Juelstrupparken 11 Wir wünschen Ihnen viel Ver- DK-9530 Støvring gnügen mit Ihrem neuen HYCON Denmark Bohrhammer. Tel: +45 9647 5200 Fax: +45 9647 5201 Mit freundlichen Grüßen Mail hycon@hycon.dk HYCON A/S www.hycon.dk...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Sicherheitsvorschriften ..................2 Ölmenge und Druck .................... 4 Startanweisungen ....................4 Technische Daten ....................5 Leistungsdiagramm .................... 6 Eingebauter Kompressor für Luftzufuhr ..............6 Anschluß an hydraulische Antriebsquellen ............7 Service und Wartung ..................8 Öltypen......................9 EG-Konformitätserklärung .................. 10 Garantiebedingungen .................. -
Seite 3: Sicherheitsvorschriften
Sicherheitsvorschriften Vor Inbetriebnahme Bedienungsanleitung für Bohrhammer und Antriebsquelle sorgfältig lesen. Den Bohrhammer nur so lange anwenden wie in den örtlichen Arbeitsregelungen über erlaubte Arbeitszeit vorgeschrieben Die Ölmenge an den Bohrhammer kontrollieren. Sie darf nicht 30 l.p.m./max. 150 bar übersteigen. - Seite 4 Dafür sorgen, daß die Aufkleber und Warnschilder des Bohrhammers lesbar sind. Immer Schläuche, Kupplungen und Ersatzteile im übrigen verwenden, die von HYCON A/S anerkannt sind. Vor Anschluß alle Kupplungen reinigen. Vor Ankupplung oder Abkupplung des Bohrhammers immer den hydraulischen Kreislauf abstellen.
-
Seite 5: Ölmenge Und Druck
Ölmenge und Druck Ihr neuer HYCON Bohrhammer ist für eine bestimmte Ölmenge, einen bestimmten Betriebsdruck und einen maximalen Druck ausgelegt. Eine zu hohe Ölmenge und/oder ein zu hoher Druck haben eine Überlastung des Bohrhammers zur Folge und bedeuten, daß Ihr neuer HYCON Bohrhammer nicht die beabsichtigte Lebens- dauer haben wird, und daß... -
Seite 6: Technische Daten
Eingebauter Kompressor Luftzufuhr Max. 0,08 m³/min. / 2 bar Bohrleistung ø45 und Tiefe 3 m Für die Bohrung von Löchern tiefer als 800 mm, ist der HRD20 auf externe Luftzufuhr umzubauen. Gebrauch unter Wasser Der HRD20 ist auf externe Luftzufuhr umzubauen. -
Seite 7: Leistungsdiagramm
Leistungsdiagramm HRD20 Rock Drill Maximum length of different sizes of hoses 3/8" hose diameter 1/2" hose diameter 5/8" hose diameter HRD20 Pressure from power pack: 150 bar., Flow: 28 l.p.m., zero elevation, 2 set couplings per 10 m hose. Eingebauter Kompressor für Luftzufuhr Der Bohrhammer hat eingebaute Luftspülung, aber es gibt eine Begrenzung der... -
Seite 8: Anschluß An Hydraulische Antriebsquellen
Anschluß an hydraulische Antriebsquellen Der Bohrhammer läßt sich an verschiedene hydraulische Antriebsquellen anschließen, wie z. B. Bagger, LKWs, Lader, Schlepper usw., und natürlich auch an die HYCON Kraftstationen, deren Design Ihrem neuen HYCON Bohrhammer die optimalen Betriebsbedingungen sichert. Es ist wichtig, daß dem Bohrhammer die korrekte Ölmenge und der korrekte Druck zugeführt werden. -
Seite 9: Service Und Wartung
Service und Wartung Service/Wartung Täglich Wöchentlich Jährlich Kupplungen kontrollieren und sorgfältig reinigen Schläuche kontrollieren Speicher kontrollieren Luftfilter reinigen NB. Bei Service/Reparatur ist es sehr wichtig, daß die Schläuche korrekt montiert werden. Die Druckleitung von der Antriebsquelle ist am Einlaß oben und die Rückleitung am Auslaß... -
Seite 10: Öltypen
O-Ring an der Ventilstange auswechseln Kompressor Kolbenring auswechseln Getriebegehäuse erneut schmieren O-Ring an der Motorwelle auswechseln Alle O-Ringe auswechseln Öltypen Der HYCON Bohrhammer verwendet standard Hydrauliköle, d.h. alle Mineralöle und Bio-öle, die folgende Werte einhalten: Viskosität empfohlen 20-40 cSt Viskosität zulässig 15-1000 cSt Viskositätsindex... -
Seite 11: Eg-Konformitätserklärung
DK-9530 Støvring Denmark Tel: +45 9647 5200 Fax: +45 9647 5201 Mail hycon@hycon.dk www.hycon.dk Ab Seriennummer Wir bestätigen, daß HRD20 hydraulischer Bohrhammer 3195 (Dienstgewicht 25 kg) laut EG Direktiven 2006/42/EC hergestellt ist. HYCON A/S Juelstrupparken 11 DK-9530 Støvring Dänemark Henrik Steen Geschäftsführer... -
Seite 12: Garantiebedingungen
Garantiebedingungen Wir gewähren 12 Monate Garantie von der Inbetriebnahme – jedoch maximal 18 Monate nach Lieferung. Die Garantie umfaßt Fehler, die auf Konstruktions- oder Herstellungsfehler zurück- zuführen sind. Fehler aufgrund falscher Bedienung, falscher Handhabung, fehlender Wartung oder ähnliches werden nicht als Garantie angenommen. Die Garantie umfaßt die benötigten Teile und die durchschnittliche Richtzeit für Reparaturen.
