1
Entfernen Sie Salzwasser und Salzrückstände am Lautsprechergitter mit
einem Tuch, das mit klarem Wasser befeuchtet wurde.
2
Verwenden Sie ein mildes Reinigungsmittel, um starke Salzrückstände
oder Flecken zu entfernen.
Fehlerbehebung
Bevor Sie sich mit einem FUSION Händler oder Service-Center in Verbindung
setzen, führen Sie die hier beschriebenen einfachen Schritte zur
Fehlerbehebung durch, um die Fehlerdiagnose zu erleichtern.
Wenn der FUSION Lautsprecher von Fachpersonal installiert wurde, wenden
Sie sich an das entsprechende Installationsunternehmen, damit sich ein
Techniker das Problem ansehen und eine mögliche Lösung vorschlagen kann.
Die Lautsprecher geben keinen Ton aus
• Vergewissern Sie sich, dass alle Verbindungen vom Quellgerät und/oder
vom Verstärker ordnungsgemäß mit den Lautsprecheranschlüssen
verbunden sind.
Das System gibt keine Bässe oder hohen Frequenzen wieder
• Vergewissern Sie sich, dass die Polarität der Leitung zwischen der Quelle
und den Lautsprechern richtig ist.
Die positiven Leitungen müssen mit dem positiven Anschluss und die
negativen Leitungen mit dem negativen Anschluss verbunden sein.
• Vergewissern Sie sich, dass die Lautsprecher sicher an der Montagefläche
befestigt sind.
Der Ton ist verzerrt
• Vergewissern Sie sich, dass die Lautstärke der Quelle nicht zu laut für die
Lautsprecher ist, und verringern Sie die Lautstärke bei Bedarf.
• Vergewissern Sie sich, dass die Konsolen um den Lautsprecher auf dem
Schiff nicht klappern.
• Vergewissern Sie sich, dass das Quellgerät und/oder der Verstärker
ordnungsgemäß mit den Lautsprecheranschlüssen verbunden sind.
• Wenn der Lautsprecher mit einem Verstärker verbunden ist, stellen Sie
sicher, dass der Eingangspegel des Verstärkers dem Ausgabepegel des
Radios entspricht. Weitere Informationen finden Sie im Handbuch des
Verstärkers.
Die LEDs gehen nicht an
• Vergewissern Sie sich, dass die Verkabelung überall korrekt und sicher
befestigt ist.
Die LEDs pulsieren bei den Basstönen der Musik
• Installieren Sie einen FUSION LED-Spannungsregler (SG-VREGLED).
Technische Daten
Angabe
6,5-Zoll-Laut-
sprecher
Maximale Leistung (Watt) 230 W
Effektive Leistung (Watt)
75 W
Wirkungsgrad (1 W/1 m)
90 dB
Frequenzgang (+ 3 dB)
70 Hz bis 22 kHz
Min. Montagetiefe
79 mm (3,11 Zoll) 86 mm (3,39 Zoll) 105,5 mm
(Freiraum)
Montagedurchmesser
136 mm
(Freiraum)
(5,35 Zoll)
Impedanz
4 Ohm
LED-Stromversorgung
10,8 bis 16 V Gleichspannung
(nur Lautsprecher des
Sportmodells)
LED-Laststrom bei
150 mA
14,4 V Gleichspannung
(nur Lautsprecher des
Sportmodells)
Betriebstemperaturbereich 0 °C bis 50 °C (32 °F bis 122 °F)
Lagertemperaturbereich
-20 °C bis 70 °C (-4 °F bis 158 °F)
Art des Hochtöners
Seidenkalotte
Installationsanweisungen
7,7-Zoll-Laut-
8,8-Zoll-Laut-
sprecher
sprecher
280 W
330 W
100 W
130 W
91 dB
91 dB
60 Hz bis 22 kHz
50 Hz bis 20 kHz
(4,15 Zoll)
156 mm
188 mm (7,4 Zoll)
(6,12 Zoll)
Sicherheitsabstände zum Kompass
Alle Lautsprecher enthalten Magneten, die zu Störungen von Instrumenten an
Bord führen können. Es hängt von der Größe des Magneten im Lautsprecher
ab, wie stark die vom Lautsprecher evtl. verursachten Störungen sind.
Störungen können zu Abweichungen und Missweisungen bei den Messwerten
empfindlicher Navigationsgeräte wie Magnetkompassen führen. Diese
Abweichungen können ungenaue oder versetzte Messwerte hervorrufen,
beschädigen die Geräte jedoch nicht. Verringern Sie die Abweichungen,
indem Sie den Kompass entsprechend den Anweisungen des Herstellers für
die Abweichung anpassen oder den Lautsprecher aus der Nähe von
Navigationsgeräten entfernen. Nachdem Sie eine Störquelle beseitigt haben,
müssen Sie den Kompass ggf. neu kalibrieren.
Wenn Sie für die Navigation ausschließlich einen Magnetkompass verwenden,
müssen Sie unbedingt darauf achten, einen ausreichenden Abstand zwischen
Lautsprecher und Kompass einzuhalten, damit es nicht zu Abweichungen der
Messwerte kommt.

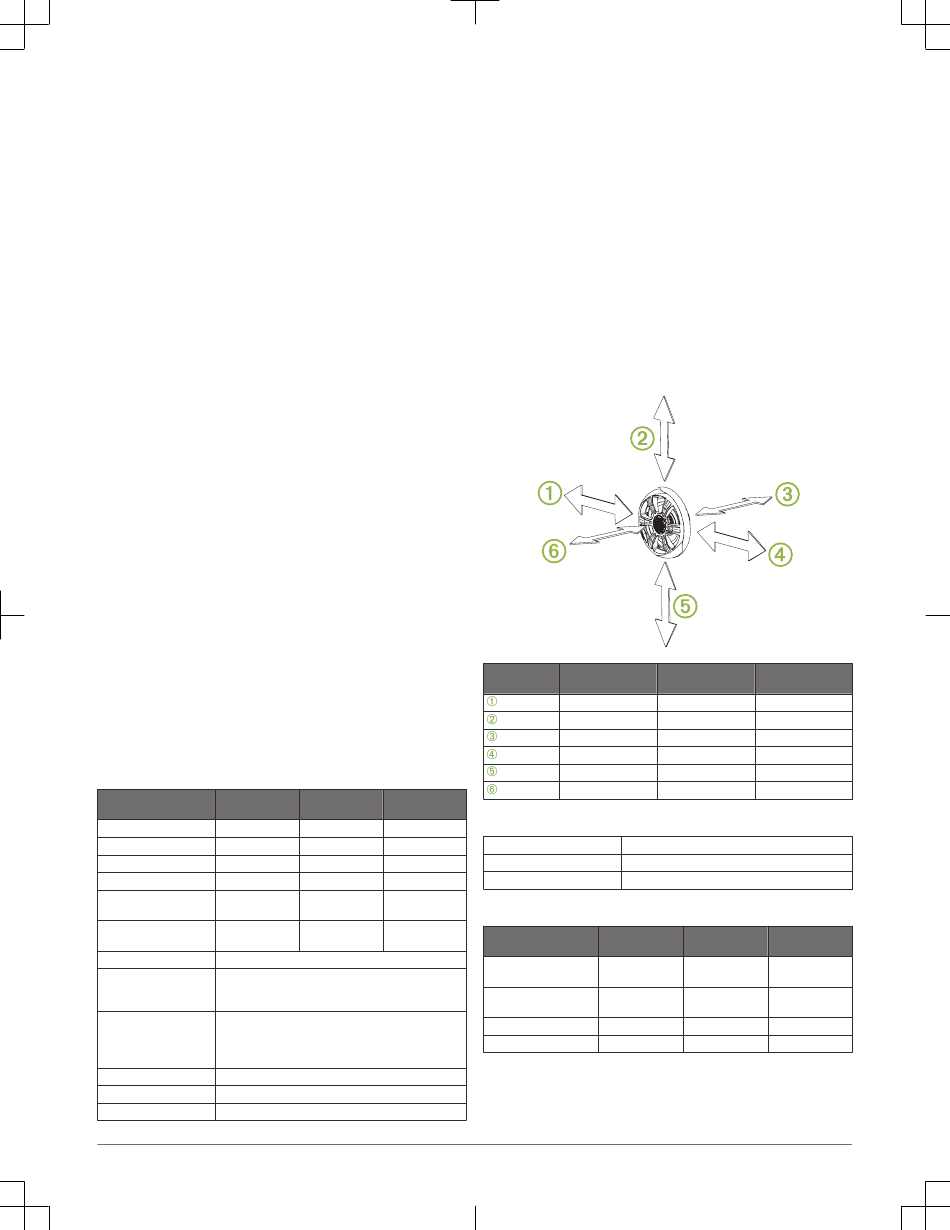

Vermeiden Sie Abweichungen der Navigationsgeräte, indem Sie die
Lautsprecher so positionieren, dass mindestens der in der folgenden Tabelle
aufgeführte Abstand zu Navigationsgeräten eingehalten wird.
Richtung vom
6,5-Zoll-Lautspre-
7,7-Zoll-Lautspre-
Lautsprecher
cher
cher
181 cm (5,94 Fuß)
193 cm (6,33 Fuß)
198 cm (6,49 Fuß)
224 cm (7,35 Fuß)
310 cm (10,17 Fuß)
358 cm (11,75 Fuß)
153 cm (5,02 Fuß)
175 cm (5,74 Fuß)
160 cm (5,24 Fuß)
198 cm (6,5 Fuß)
310 cm (10,17 Fuß)
333 cm (10,93 Fuß)
Empfehlungen zur Nennleistung des Verstärkers
6,5-Zoll-Lautsprecher
30 bis 90 W (eff.), Musikwiedergabe
7,7-Zoll-Lautsprecher
25 bis 120 W (eff.), Musikwiedergabe
8,8-Zoll-Lautsprecher
25 bis 140 W (eff.), Musikwiedergabe
Empfehlungen für ein optimales Gehäuse
Angabe
6,5-Zoll-Laut-
sprecher
3
Volumen eines geschlos-
18 l (0,64 ft
)
senen Gehäuses*
3
Volumen eines Bassre-
25 l (0,88 ft
)
flexgehäuses**
Durchmesser der Öffnung 76 mm (3 Zoll)
Länge der Öffnung
162 mm (6,4 Zoll) 160 mm (6,3 Zoll) 170 mm (6,7 Zoll)
* Vollständig mit absorbierendem Material ausgekleidet
** Mit absorbierendem Material ausgekleidet
8,8-Zoll-Lautspre-
cher
171 cm (5,61 Fuß)
171 cm (5,61 Fuß)
412 cm (13,52 Fuß)
173 cm (5,68 Fuß)
178 cm (5,84 Fuß)
318 cm (10,43 Fuß)
7,7-Zoll-Laut-
8,8-Zoll-Laut-
sprecher
sprecher
3
3
20 l (0,71 ft
)
22 l (0,78 ft
)
3
3
30 l (1,06 ft
)
35 l (1,23 ft
)
76 mm (3 Zoll)
76 mm (3 Zoll)
15
