VOS412-CAM
Produktbeschreibung
Spannungsversorgung
An der Gehäuserückseite befindet sich eine 8-poliger M12-Stecker für den
Anschluss der Spannungsversorgung und der Eingänge und Ausgänge. Die Pin-
Belegung entnehmen Sie der folgenden Grafik:

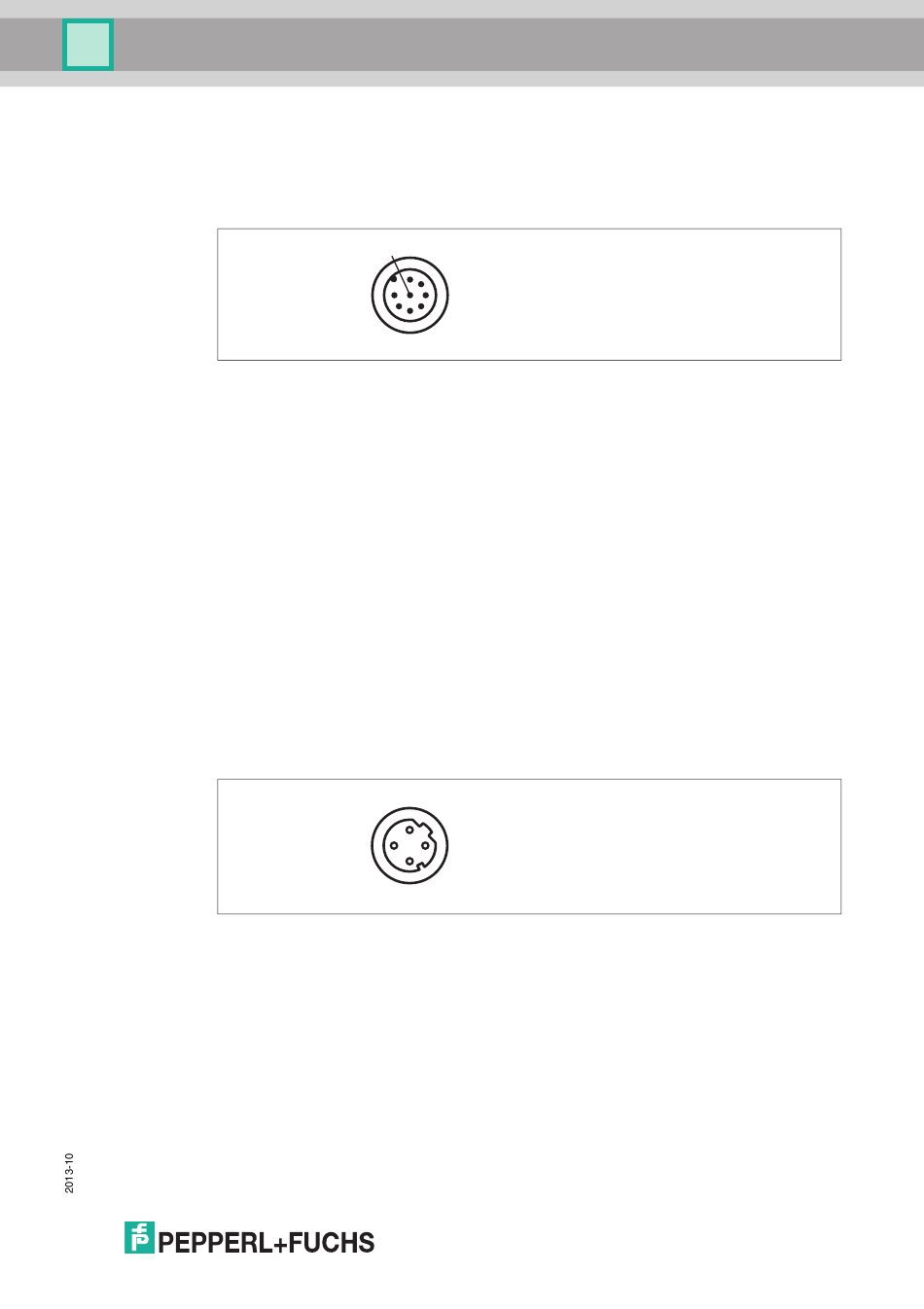

Abbildung 4.3 Anschlussbelegung Betriebsspannung und Eingänge und Ausgänge
1
Encoder
2
24 V Versorgung Gerät
3
Ausgang RESULT
4
Ausgang STROBE
5
Eingang TEACH (Durch Anlegen eines High-Pegels wird ein Einlernvorgang gestartet)
6
Eingang TRIGGER
7
Masse Gerät (GND)
8
Ausgang MODE (High = Inspektion, Low = Einlernen)
Netzwerk
An der Gehäuserückseite befindet sich eine 4-polige M12-Buchse für den
Anschluss des Netzwerkes. Die Pin-Belegung entnehmen Sie der folgenden
Grafik:
Abbildung 4.4 Anschlussbelegung Netzwerk
1
TX+ Ethernet
2
RX+ Ethernet
3
TX- Ethernet
4
RX- Ethernet
1
8
7
2
6
3
5
4
1
4
2
3
11
