Inhalt Vielen Dank, dass Sie sich für ein Qualitätsprodukt der Firma Forstner Speichertechnik GmbH entschieden haben. Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit und Effizienz dieses Produkts optimal ausschöpfen zu können. Hinweis zur Gebrauchsanleitung Version 09/2020: Das vorliegende Dokument entspricht dem technischen Stand des Ausgabedatums.
Seite 3
Betreiber + FP Fachpersonal (FP) Vor der Montage Sicherheitseinrichtungen Reihenfolge der Montage Wasserqualität im Trinkwasser-Wärmetauscher Mindestdurchmesser Druckverluste Wärmepumpe Elektro-Einschraubheizkörper Aufstellung Mindestfreiräume Anschlüsse vorbereiten Speicher dämmen Montage Wasseranschlüsse Montage Thermometer und Steckmodul Inbetriebnahme Pflicht der Information Kennzeichnung Wartung Hinweise Wartungsarbeiten Entsorgung Technische Daten und Datenblätter Identifizierung Werkstoffe...
- Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten, oder anderen Einschränkungen. - Personen ohne Erfahrung und Wissen zur Verwendung des FRIOPAC-BM-Speichers. - Personen nach der Einnahme von Betäubungsmitteln in beeinträchtigender Dosis. Diese Personen sind nicht berechtigt, den FRIOPAC-BM-Speicher zu installieren / montieren. • Forstner Speichertechnik GmbH • www.speichertechnik.com...
Seite 5
Der Heizungskreislauf muss mit aufbereitetem Heizungungswasser gemäss VDI Richtlinie 2035, Blatt 2 befüllt werden. Achtung: Beachten Sie eventuelle Wechselwirkungen des konditionierten Heizungswassers und deren Wirksamkeit mit den übrigen Anlagenkomponenten des Heizungssystemes. Die Firma Forstner Speichertechnik GmbH übernimmt hier keine Haftung. Weitere: Schichtweichen Überströmelemente, welche die schichtungszerstörende Pumpendynamik soweit abbauen, dass sich im Speicherhohlraum ein rein thermischer Auftrieb bilden kann.
Seite 6
Frischwasser zugeführt und das Warmwasser erst kurz vor der Verwendung aufbereitet. Eine gesundheitsschädliche Vermehrung von Legionellen ist unwahrscheinlich. Bei fachmännischer Installation und täglicher Verwendung von Warmwasser kann eine Überschreitung des Grenzwerts* ausgeschlossen werden. * 100 koloniebildenden Einheiten (KBE) je 100 Milliliter Wasser. • Forstner Speichertechnik GmbH • www.speichertechnik.com...
Betreiber + FP Warnhinweise Aufbau Signalwort Art und Quelle der Gefahr. Folge der Gefahr. Maßnahmen zur Vermeidung der Gefahr. Das Signalwort klassifiziert die Gefahr. Die Art und Quelle der Gefahr beschreibt die Ursache, aus der eine Gefahr entsteht. Die Folge beschreibt den Schaden, den die Gefahr verursacht oder verursachen kann.
Die Konformitätserklärung wird bei Bedarf als separates Dokument geliefert. Zubehör Wenn Sie Zubehör zu dem FRIOPAC-BM-Speicher erworben haben, wird das Zubehör mit einer separaten Gebrauchsanleitung geliefert. Sonderanfertigungen Bei Sonderanfertigungen werden zusätzliche Pläne für Anschluss und Aufbau geliefert. • Forstner Speichertechnik GmbH • www.speichertechnik.com...
Betreiber + FP Grenzen dieser Gebrauchsanleitung Diese Gebrauchsanleitung wurde nach den Vorgaben der Druckgeräterichtlinie RL 2014/68/EU erstellt. Die tatsächliche Verwendung des FRIOPAC-BM-Speichers ergibt sich aus der bauseiti- gen gesamten Installation. Verantwortlich für die Dokumentation zur Bedienung der gesamten Installation ist der Fachhändler oder der Betreiber. Im Kapitel „Protokoll“...
Richtlinien - Wasserschlagdämpfer an den Entnahmestellen - Ausdehnungsgefäße für Heizungswasser und/oder Warmwasser - Aufbereitungsanlagen für das Frischwasser Optionales Zubehör Folgendes Zubehör ist bei der Forstner Speichertechnik GmbH erhältlich: - Wärmedämmung - Warmwasser/Frischwasser-Revisionsset - Trinkwassermischer VTR 322 - JRGUMAT ®...
- wenn der FRIOPAC-BM-Speicher oder Komponenten des FRIOPAC-BM-Speichers ohne ausdrückliche, schriftliche Zustimmung des Herstellers verändert, um- oder ausgebaut werden. - Forstner Speichertechnik GmbH haftet nicht für Schäden, die durch unsachgemäßen Gebrauch oder eigenmächtige Eingriffe, insbesondere in die kältetechnischen und elektrischen Anlagenteile verursacht werden.
Verwenden Sie zum Transport geeignete Transportmittel für Lasten, zum Beispiel einen Kran oder Hubwagen. Tragen Sie beim Transport eine persönliche Schutzausrüstung. Beachten Sie außerdem das Verpackungsgutachten E21010-52 und die AGB zur Transport- und Ladungssicherung auf www.speichertechnik.com • Forstner Speichertechnik GmbH • www.speichertechnik.com...
Betreiber + FP Beschreibung Modellübersicht Die Bezeichnung der FRIOPAC-BM-Speicher gliedert sich in Modell, Typ und Version. Kapitel „Technische Daten“. Standardmodelle ohne Solaranschluss Standardmodelle mit Solaranschluss Modell Version Hinweis Modell Version Hinweis FPe-BM 080 -19/G 7/B/T FPe-BM 080 -19/G 7/B/R/T Basismodelle Basismodelle FPe-BM 080 -19/G10/B/T...
Anschluss 17 ist nur für eine manuelle Entlüftung bestimmt. Kapitel „Datenblätter“ Bild 1: Entlüftungsrohr im FRIOPAC-BM-Speicher. Öffnungen für den Transport Im Standring (Bild 2, Pos. F) befinden sich bei den Modellen FRIOPAC-e-BM zwei Öffnungen für den Transport ( „Transport“). • Forstner Speichertechnik GmbH • www.speichertechnik.com...

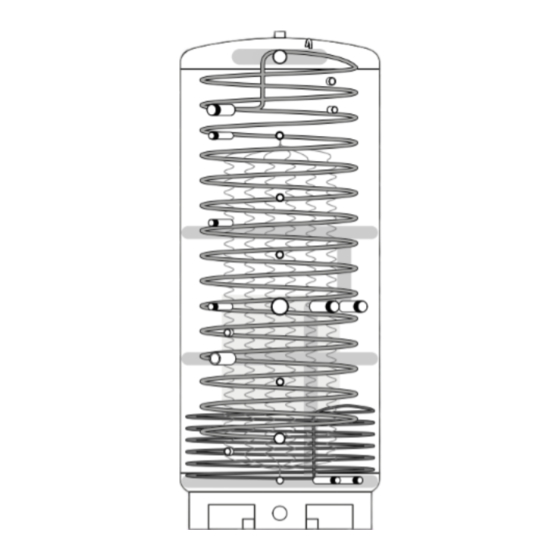

Betreiber + FP Bild 2: Hauptbauteile der Modelle FRIOPAC-e-BM Schichtspeicher Trinkwasser-Wärmetauscher Zirkulationsrückführung thermohydraulische Schichtweichen Kältemittel-Tauscher (Kondensatoren) Standring mit Öffnungen für den Transport Solar-Wärmetauscher (optional) Funktion Modelle FRIOPAC-BM Trinkwassererwärmung Das frische Netzwasser strömt von unten nach oben durch den Trinkwasser-Wärmetauscher (Durchlauferwärmer) (...
Seite 16
Wärmetauscher von unten nach oben, wodurch die Schichtung des Speicherwassers zusätz- lich unterstützt wird. Die patentierten thermohydraulischen Schichtweichen stellen bei der Einbindung des Heizsystems den Erhalt der Temperaturschichtung im FRIOPAC-BM-Speicher sicher. ( Bild 3). Bild 3: Darstellung der thermischen Schichtung. • Forstner Speichertechnik GmbH • www.speichertechnik.com...
Betreiber + FP Transport Beachten Sie auch die Hinweise zum Transport in Kapitel Sicherheitshinweise. HINWEIS Bei unsachgemäßem Transport. Die Anschlüsse verformen sich oder werden undicht! Verwenden Sie zum Transport geeignete Hilfsmittel für Lastentransport, zum Beispiel Spanngurte. Spannen oder verlegen Sie die Hilfsmittel so, dass die Zugkraft keine Hebelwirkung an den Anschlüssen verursacht.
Beauftragen Sie für die Entsorgung des FRIOPAC-BM-Speichers Fachpersonal. Verpackung Zum Schutz der Umwelt bestehen die Verpackung aus recyclebaren Materialien. Diese Materialien gehören nicht in den Hausmüll. Bitte beachten Sie die örtlichen, regionalen und überregionalen Vorschriften zur Entsorgung der Verpackungsmaterialien. • Forstner Speichertechnik GmbH • www.speichertechnik.com...
Fachpersonal Vor der Montage Sicherheitseinrichtungen WARNUNG! Bei Unter- oder Überdruck im Speicher besteht Gefahr für Personen und Sachschaden! Montieren Sie ein Sicherheitsventil mit einem Ansprechdruck von 300 kPa (3 bar) für das Speicherwasser. Beachten Sie die maximalen Drücke im Kapitel „Technische Daten“. VORSICHT! Fehlende Temperaturbegrenzung am Austritt des Trinkwasser-Wärmetauschers.
Die Schichtweichen sind frei von Druckverlusten, sofern der vorgeschriebene Massenstrom nicht überschritten wird. Der Trinkwasser-Wärmetauscher und der Kältemittel-Wärmetauscher müssen mit ihren Druckverlusten in der Planung der gesamten Installation berücksichtigt werden ( Kapitel „Technische Daten“). • Forstner Speichertechnik GmbH • www.speichertechnik.com...
Fachpersonal Wärmepumpe HINWEIS Außerbetriebnahme der Wärmepumpe Sachschäden am Heizsystem durch Frost! Bevor Sie die Wärmepumpe außer Betrieb nehmen, stellen Sie sicher, dass kein Frost im Gebäude auftreten kann. Stellen Sie sicher, dass keine Prozesse oder Maschinen beeinträchtigt werden. Vor dem Anschluss an eine Wärmepumpe muss eine sorgfältige und fachmännische, kältetech- nische Auslegung erfolgt sein.
Für zeitsparendes Verschließen wird als Zubehör ein Blindstopfenset angeboten. Speicher dämmen Dämmen Sie den FRIOPAC-BM-Speicher nach der Richtlinie 2010/30/EU und gegebenenfalls nach nationalen und regionalen Normen und Vorschriften. Eine passgenaue Dämmung wird als Zubehör angeboten. • Forstner Speichertechnik GmbH • www.speichertechnik.com...
Fachpersonal Montage Wärmepumpe Allgemein Installieren Sie alle Komponenten in Abhängigkeit der Verwendung des FRIOPAC-BM-Speichers. Halten Sie ausreichend Kältemittel für die zusätzlich installierten Komponenten bereit. Maßnahmen bei Nachrüstung in Bestandsanlagen und Neuanlagen* ( *ab Punkt 5) 1. Nehmen Sie die Kälteanlage außer Betrieb. 2.
Gesamtinstallation ab. Das Schema zum Anschluss der Temperaturfühler wird vom Planer (bauseitig) erstellt. Mögliche Platzierungen Tauchhülse Messung Trinkwasser EIN Trinkwasser AUS Wärmeerzeuger EIN Wärmeerzeuger Mittelwert 15. 1 Wärmeerzeuger AUS Solar 16. 1 • Forstner Speichertechnik GmbH • www.speichertechnik.com...
Seite 25
Fachpersonal 1. Schieben Sie das Thermometer von einer Seite in das Steckmodul ( Bild 9). Optional können je ein weiterer Temperaturfühler 6 mm und 8 mm im Steckmodul montiert werden. Der Kunststoffschlauch im Steckmodul dient für einen sicheren Sitz und Fixierung des ...
Kleben Sie ein Typenschild gut sichtbar auf die Dämmung. Modell FRIOPAC-e unter 500 Liter Kleben Sie zusätzlich das Energieeffizienzlabel gut sichtbar auf die von Forstner Speichertechnik gelieferte Dämmung. Wird der Speicher bauseitig gedämmt, sind die Warmhalteverluste und das ERP-Label bauseitig zu ermitteln und zur Verfügung zu stellen.
Entkalken Sie den Trinkwasser-Wärmetauscher bei der ersten Wartung. Beurteilen Sie die Verschmutzung und bestimmen Sie den Zeitraum bis zur nächsten Entkalkung. Verwenden Sie zum Entkalken ein für Edelstahl geeignetes und von Forstner Speichertechnik freigegebenes Entkalkungsmittel. Beachten Sie die Sicherheitshinweise des gewählten Entkalkungsmittels.
1. Befüllen Sie die gesamte Installation entsprechend der Richtlinien, Normen und Vorschriften z.B. DVGW-Arbeitsblatt W557. 2. Prüfen Sie die gesamte Installation auf richtige Funktion und hygienische Vorschriften. 3. Schalten Sie die Anlagenkomponenten wieder ein. • Forstner Speichertechnik GmbH • www.speichertechnik.com...
Fachpersonal Entsorgung FRIOPAC-BM-Speicher 1. Schalten Sie alle angeschlossenen Anlagenkomponeten aus. 2. Sichern Sie die Komponenten gegen ungewolltes Einschalten. Lassen Sie alle elektrischen Komponenten von Fachpersonal für elektrische Anlagen spannungsfrei schalten. 3. Entleeren Sie den Schichtspeicher, den Trinkwasser-Wärmetauscher und den Kältekreislauf. ...
Seite 34
(DIN EN 12667) | Deckeldämmung 150 mm; Werkstoff 1.4404 (V4A) 1.4301 (V2A) 1.4301 (V2A) Außenhülle aus Polystyrol - (RAL 4006) Warmhalteverluste in Watt (W) nach EN12897 bei 65°C: 98 Anschlussdimension AG 5/4” Stutzen 3/4” AG 3/4” • Forstner Speichertechnik GmbH • www.speichertechnik.com...
Datenblatt FRIOPAC-e-BM Datenblatt FRIOPAC-e-BM Datenblatt FRIOPAC-e-BM FRIOPAC OHNE Solar-WT ® extern - für Wärmepumpen optimiert Artikel-Nummer: 14490 Basismodul FPe-BM080-19/G7/B/T FRIOPAC Kondensator Höhe Stutzen 3/4“ Kondenser Eintritt 1900 Stutzen 3/4“ Kondenser Austritt 1825 Wärmeerzeuger und Heizkreis 1730 AG 5/4“ flachdichtend - Vorlauf Heizkreis 1620 AG 5/4“...
Seite 36
(DIN EN 12667) | Deckeldämmung 150 mm; Werkstoff 1.4404 (V4A) 1.4301 (V2A) 1.4301 (V2A) Außenhülle aus Polystyrol - (RAL 4006) Warmhalteverluste in Watt (W) nach EN12897 bei 65°C: 98 Anschlussdimension AG 5/4” Stutzen 3/4” AG 3/4” • Forstner Speichertechnik GmbH • www.speichertechnik.com...
Seite 37
Datenblatt FRIOPAC-e-BM Datenblatt FRIOPAC-e-BM FRIOPAC OHNE Solar-WT ® extern - für Wärmepumpen optimiert Artikel-Nummer: 14492 Basismodul FPe-BM080-19/G10/B/T FRIOPAC Kondensator Höhe Stutzen 3/4“ Kondenser Eintritt 1900 Stutzen 3/4“ Kondenser Austritt 1825 Wärmeerzeuger und Heizkreis 1730 AG 5/4“ flachdichtend - Vorlauf Heizkreis 1620 AG 5/4“...
Seite 38
(DIN EN 12667) | Deckeldämmung 150 mm; Werkstoff 1.4404 (V4A) 1.4301 (V2A) 1.4301 (V2A) Außenhülle aus Polystyrol - (RAL 4006) Warmhalteverluste in Watt (W) nach EN12897 bei 65°C: 98 Anschlussdimension AG 5/4” Stutzen 1” AG 3/4” • Forstner Speichertechnik GmbH • www.speichertechnik.com...
Seite 39
Datenblatt FRIOPAC-e-BM Datenblatt FRIOPAC-e-BM FRIOPAC OHNE Solar-WT ® extern - für Wärmepumpen optimiert Artikel-Nummer: 14493 Basismodul FPe-BM080-19/G12/B/T FRIOPAC Kondensator Höhe Stutzen 1“ Kondenser Eintritt 1900 Stutzen 1“ Kondenser Austritt 1825 Wärmeerzeuger und Heizkreis 1730 AG 5/4“ flachdichtend - Vorlauf Heizkreis 1620 AG 5/4“...
Seite 40
(DIN EN 12667) | Deckeldämmung 150 mm; Werkstoff 1.4404 (V4A) 1.4301 (V2A) 1.4301 (V2A) Außenhülle aus Polystyrol - (RAL 4006) Warmhalteverluste in Watt (W) nach EN12897 bei 65°C: 105 Anschlussdimension AG 5/4” Stutzen 1” AG 1” • Forstner Speichertechnik GmbH • www.speichertechnik.com...
Seite 41
Datenblatt FRIOPAC-e-BM Datenblatt FRIOPAC-e-BM FRIOPAC OHNE Solar-WT ® extern - für Wärmepumpen optimiert Artikel-Nummer: 14494 Basismodul FPe-BM096-19/G15/B/T FRIOPAC Kondensator Stutzen 1“ Kondenser Eintritt Höhe Stutzen 1“ Kondenser Austritt 2120 Wärmeerzeuger und Heizkreis 1990 AG 5/4“ flachdichtend - Vorlauf Heizkreis 1910 AG 5/4“...
Seite 42
(DIN EN 12667) | Deckeldämmung 150 mm; Werkstoff 1.4404 (V4A) 1.4301 (V2A) 1.4301 (V2A) Außenhülle aus Polystyrol - (RAL 4006) Warmhalteverluste in Watt (W) nach EN12897 bei 65°C: 120 Anschlussdimension AG 5/4” Stutzen 1” AG 1” • Forstner Speichertechnik GmbH • www.speichertechnik.com...
Seite 43
Datenblatt FRIOPAC-e-BM Datenblatt FRIOPAC-e-BM FRIOPAC OHNE Solar-WT ® extern - für Wärmepumpen optimiert Artikel-Nummer: 14495 Basismodul FPe-BM136-19/G18/B/T FRIOPAC Kondensator Stutzen 1“ Kondenser Eintritt Höhe Stutzen 1“ Kondenser Austritt 2110 Wärmeerzeuger und Heizkreis 1955 AG 5/4“ flachdichtend - Vorlauf Heizkreis 1855 AG 5/4“...
Wenn Sie die Dämmung einem separaten Beutel verpackt. nicht mehr verwenden, entsorgen Sie sie bei einem Unternehmen für Wiederverwertung. Wartung und Reinigung Wischen Sie verschmutzte Oberflächen mit einem weichen Tuch und milder Seifenlauge ab. • Forstner Speichertechnik GmbH • www.speichertechnik.com...
Fachpersonal 1 Anschlüsse 4 Deckeldämmung 1. Wenn Sie den Anschluss 19 an der Oberseite Speicheranschlüsse, die nicht verwendet werden, müssen vor der Montage der Dämmung fachgerecht des Speichers verwenden, entfernen Sie den verschlossen werden. Neodulstopfen Deckeldämmung Prüfen Sie vor der Montage, ob diese Anschlüsse ...
ja / nein WW/KW-Revisionsset: Trinkwasser-/Thermomischer: ja / nein Entlüftungs- & Entleerungsset: weiteres: Montiert von Firma: Kontakt: Hinweise zum verbauten Zubehör: Wärmeerzeuger Montiert von Firma: Kontakt: Hinweise zum Wärmeerzeuger (wenn erforderlich): • Forstner Speichertechnik GmbH • www.speichertechnik.com...
Seite 47
Fachpersonal Warmwasser / Heizung Montiert von Firma: Kontakt: Hinweise zum Warmwasser (wenn erforderlich): Datum der Inbetriebnahme: Hinweise zum Heizungswasser: Hinweise zu Komponenten und gesamter Installation: Inbetriebnahme durch Firma: Kontakt: Der Kombispeicher wurde nach den gültigen Richtlinien, Normen und Vorschriften montiert und in Betrieb genommen.
Seite 48
