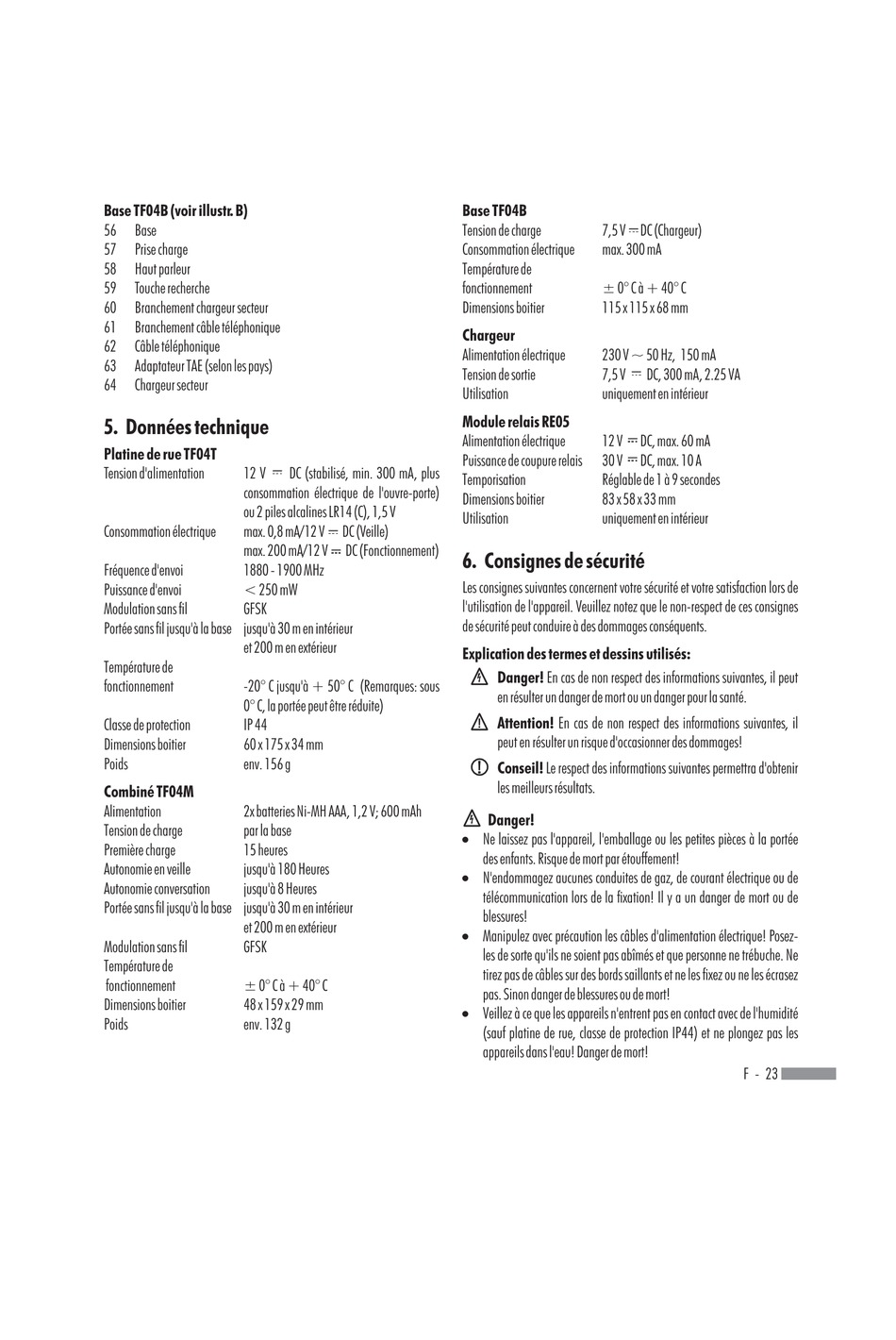

Base TF04B (voir illustr. B)
56 Base
57 Prise charge
58 Haut parleur
59 Touche recherche
60 Branchement chargeur secteur
61 Branchement câble téléphonique
62 Câble téléphonique
63 Adaptateur TAE (selon les pays)
64 Chargeur secteur
5. Données technique
Platine de rue TF04T
Tension d'alimentation 12 V
consommation électrique de l'ouvre-porte)
ou 2 piles alcalines LR14 (C), 1,5 V
Consommation électrique max. 0,8 mA/12 V
max. 200 mA/12 V
Fréquence d'envoi 1880 - 1900 MHz
Puissance d'envoi < 250 mW
Modulation sans fil GFSK
Portée sans fil jusqu'à la base jusqu'à 30 m en intérieur
et 200 m en extérieur
Température de
fonctionnement -20° C jusqu'à + 50° C (Remarques: sous
0° C, la portée peut être réduite)
Classe de protection IP 44
Dimensions boitier 60 x 175 x 34 mm
Poids env. 156 g
Combiné TF04M
Alimentation 2x batteries Ni-MH AAA, 1,2 V; 600 mAh
Tension de charge par la base
Première charge 15 heures
Autonomie en veille jusqu'à 180 Heures
Autonomie conversation jusqu'à 8 Heures
Portée sans fil jusqu'à la base jusqu'à 30 m en intérieur
et 200 m en extérieur
Modulation sans fil GFSK
Température de
fonctionnement ± 0° C à + 40° C
Dimensions boitier 48 x 159 x 29 mm
Poids env. 132 g
DC (stabilisé, min. 300 mA, plus
DC (Veille)
DC (Fonctionnement)
Base TF04B
Tension de charge 7,5 V DC (Chargeur)
Consommation électrique max. 300 mA
Température de
fonctionnement ± 0° C à + 40° C
Dimensions boitier 115 x 115 x 68 mm
Chargeur
Alimentation électrique 230 V ~ 50 Hz, 150 mA
Tension de sortie 7,5 V
Utilisation uniquement en intérieur
Module relais RE05
Alimentation électrique 12 V
Puissance de coupure relais 30 V
Temporisation Réglable de 1 à 9 secondes
Dimensions boitier 83 x 58 x 33 mm
Utilisation uniquement en intérieur
6. Consignes de sécurité
Les consignes suivantes concernent votre sécurité et votre satisfaction lors de
l'utilisation de l'appareil. Veuillez notez que le non-respect de ces consignes
de sécurité peut conduire à des dommages conséquents.
Explication des termes et dessins utilisés:
Danger! En cas de non respect des informations suivantes, il peut
en résulter un danger de mort ou un danger pour la santé.
Attention! En cas de non respect des informations suivantes, il
peut en résulter un risque d'occasionner des dommages!
Conseil! Le respect des informations suivantes permettra d'obtenir
les meilleurs résultats.
Danger!
!
Ne laissez pas l'appareil, l'emballage ou les petites pièces à la portée
des enfants. Risque de mort par étouffement!
!
N'endommagez aucunes conduites de gaz, de courant électrique ou de
télécommunication lors de la fixation! Il y a un danger de mort ou de
blessures!
!
Manipulez avec précaution les câbles d'alimentation électrique! Posez-
les de sorte qu'ils ne soient pas abîmés et que personne ne trébuche. Ne
tirez pas de câbles sur des bords saillants et ne les fixez ou ne les écrasez
pas. Sinon danger de blessures ou de mort!
!
Veillez à ce que les appareils n'entrent pas en contact avec de l'humidité
(sauf platine de rue, classe de protection IP44) et ne plongez pas les
appareils dans l'eau! Danger de mort!
DC, 300 mA, 2.25 VA
DC, max. 60 mA
DC, max. 10 A
F - 23
