7.5.

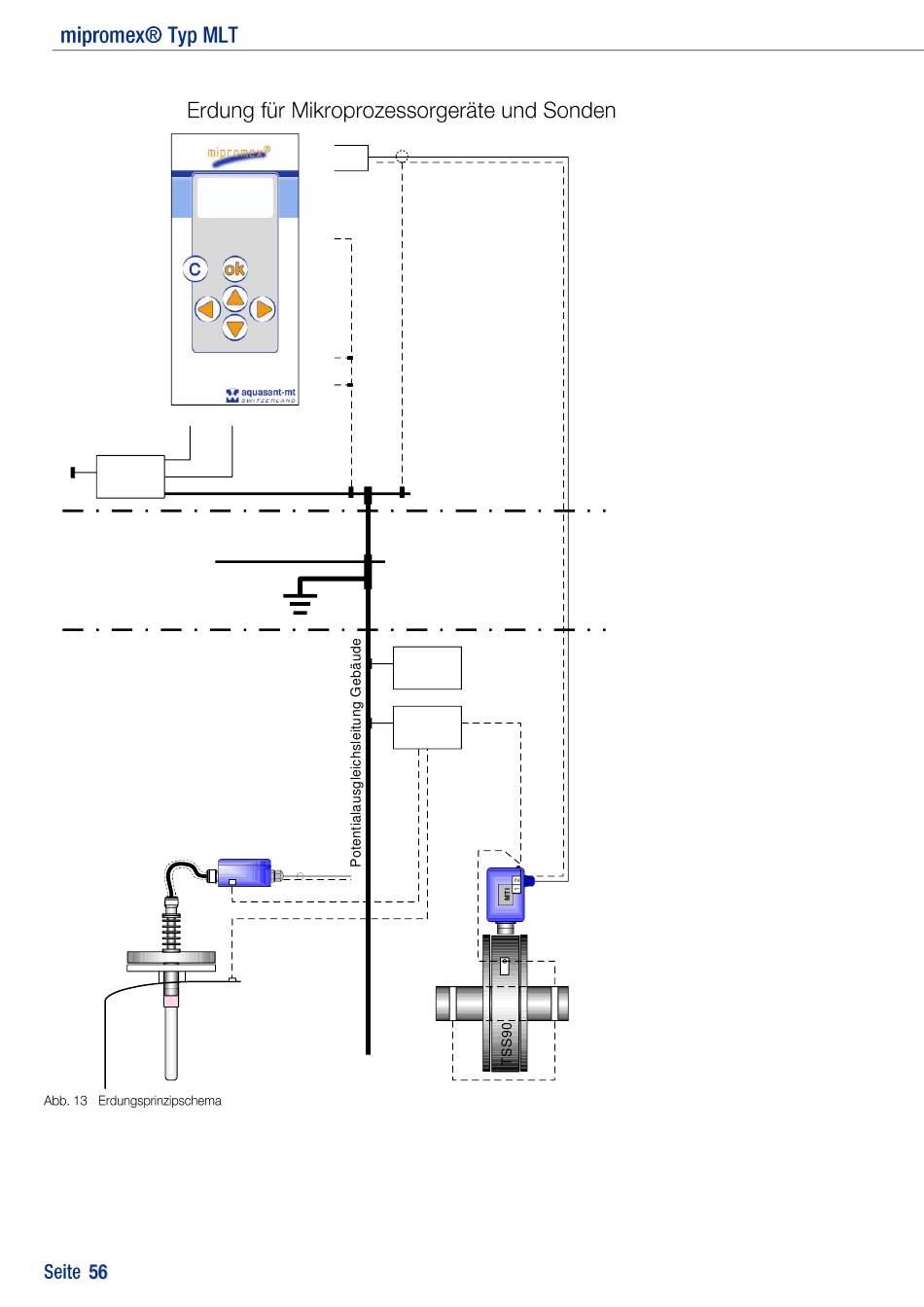

Schaltraum
z30
d30
Verteiler-
kasten
Schützenraum
Energieverteilung
Zentraler
Erdungspunkt
Anlage Ex-Bereich
!Achtung!
Bei ungenügendem Potentialausgleich können
Störungen bei der Datenübertragung auftreten
Massnahmen:
- Querschnitt der Potentialausgleichsleitung
vergrössern
- Abschirmung nur an Apparateerde anschliessen
und im Schaltraum isolieren wenn weitere
Störungen auftreten
d2
z2
Ex-Speisung der Sonden
Datenübertragung
2x0.75 mm
geschirmt Schirm
beidseitig im Schaltraum
z6
und MTI geerdet
z28
d28
Schaltraumerde
Erdschiene
Erdleitung Gebäudeerde
Kupferschiene >100mm
Verteiler-
kasten
Verteiler-
kasten
2
2
Je nach Rohrleitungstyp
Überbrückungskabel über
Rohrsonde (Sonde isolierend)
