Multiplex ANTARIS carbotec Bedienungsanleitung

! Diese Bedienungsanleitung ist Bestandteil des
Produktes. Sie beinhaltet wichtige Informationen und
Sicherheitshinweise.
griffbereit aufzubewahren und bei der Weitergabe des
Produktes an Dritte mitzugeben.
1. E
INLEITUNG

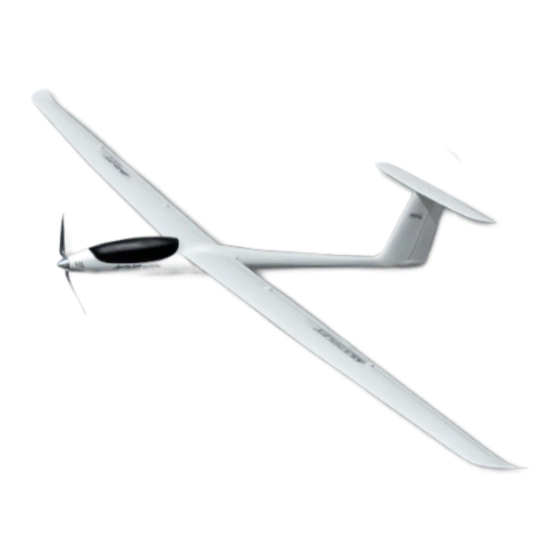

Der brushless Antriebssatz „ANTARIS carbotec"
# 1-00698 bietet dem fortgeschrittenen Modellpiloten mit
einem 4S LiPo Akku
Antriebsleistung. Für Kunstflug, windiges Wetter und
einen sportlichen Flugstil.
2. I / E
NHALT RSATZTEILE
• 1 Brushless-Motor ROXXY C42-50-620kv
• 2 Klappluftschraubenblätter 14"x 8" CAM-C # 1-00732
• 1 ALU-Spinner Ø44 mit Spannzange Ø5mm # 1-00728
• 1 O-Ring Ø40mm UV stabil (44mm Spinner) # 1-00816
• 2 Bolzen und Schraube für ALU Spinner
• 4 Schrauben M3x10
• 4 Unterlegscheiben
3. T B
YPISCHE ETRIEBSDATEN
4S LiPo / Klappluftschraube 14" x 8"
Stromaufnahme: ca. 52 A
Empfohlener Antriebsakku / Regler
ROXXY EVO LiPo 4-4000 30C mit BID-Chip # 31 6629
• 1 Regler ROXXY BL-Control 780 S-BEC
• 1 Regler ROXXYSmart Control 70 MSB (HV)# 31 8579
Verwenden Sie den beiliegenden Motor ROXXY C42-50-
620kv, in Verbindung mit der empfohlenen Luftschraube,
mit nicht mehr als 4S LiPo Zellen!
4. S
ICHERHEITSHINWEISE
Der Antriebssatz „ANTARIS carbotec" ist ausschließlich
für die Verwendung
Unsachgemäßer Gebrauch kann zu schwerwiegenden
Verletzungen führen.
• Vor erster Inbetriebnahme Anleitung lesen
• Prüfen Sie vor jeder Inbetriebnahme den festen Sitz des
Motors und der Luftschraube
• Entfernen Sie vor Einschalten des Antriebes alle
beweglichen Gegenstände aus dem Ansaugbereich der
Luftschraube
• Kommen Sie nicht mit Ihren Extremitäten oder Ihrer
Kleidung in die Nähe der laufenden Luftschraube
• Den Motor niemals in der Hand anlaufen lassen
• Stoppen Sie den Motor sofort, falls Vibrationen
auftreten. Klären Sie vor dem nächsten Anlauf die
Ursachen für die Vibrationen, ggf. müssen Sie die
Luftschraubenblätter wuchten
• Achten Sie auf ausreichende Kühlung der
Antriebseinheit und behindern Sie die Luftzirkulation
nicht
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten • www.multiplex-rc.de
Bedienungsanleitung Antriebssatz „ANTARIS carbotec"
Sie ist deshalb jederzeit
eine gehörige
# 1-00696
# 1-00893
A
NTRIEBSSATZ
# 1-00644
im Modellbau vorgesehen.
5. M
ONTAGE
Portion
Montieren Sie den Motor wie oben gezeigt und gemäß
Bauanleitung des Modells und verstauen Sie den Regler
anschließend im Rumpf. Achten Sie darauf, dass keine
Kabel an der sich drehenden Glocke des Motors streifen.
6. I
NBETRIEBNAHME
1. Verbinden Sie die drei Kabel des Reglers beliebig mit
den drei Kabeln des Motors.
2. Verbinden Sie den Regler über das UNI-Anschluss-
kabel mit Ihrem Empfänger.
3. Schalten Sie Ihren Sender ein und prüfen Sie, ob das
Bedienelement für die Motorsteuerung auf „AUS" steht.
4. Verbinden Sie den Antriebsakku mit dem Regler.
5. Prüfen Sie die Drehrichtung des Motors, dieser muss in
Flugrichtung im Uhrzeigersinn drehen. Falls dies nicht
der Fall sein sollte, ziehen Sie den Antriebsakku ab
und vertauschen
Motoranschlusskabel.
7. T
ECHNISCHE
Typ:
#
Umin
Zellenzahl LiPo:
Wellen Ø:
Durchmesser:
Länge:
Gewicht:
Befestigung:
Die Bedienungsanleitungen zu ROXXY Motoren finden
Sie im Internet unter www.multiplex-rc.de.
A
NTRIEBSSATZ
A
NTRIEBSSATZ
Sie zwei
D ROXXY M
ATEN DES
ROXXY C42-50-620kv
-1
/V:
Ø 25mm / 4 x M3
der drei
OTORS
1-00696
620
4S
5 mm
42,5 mm
43 mm
208 g
Seite 1/2
