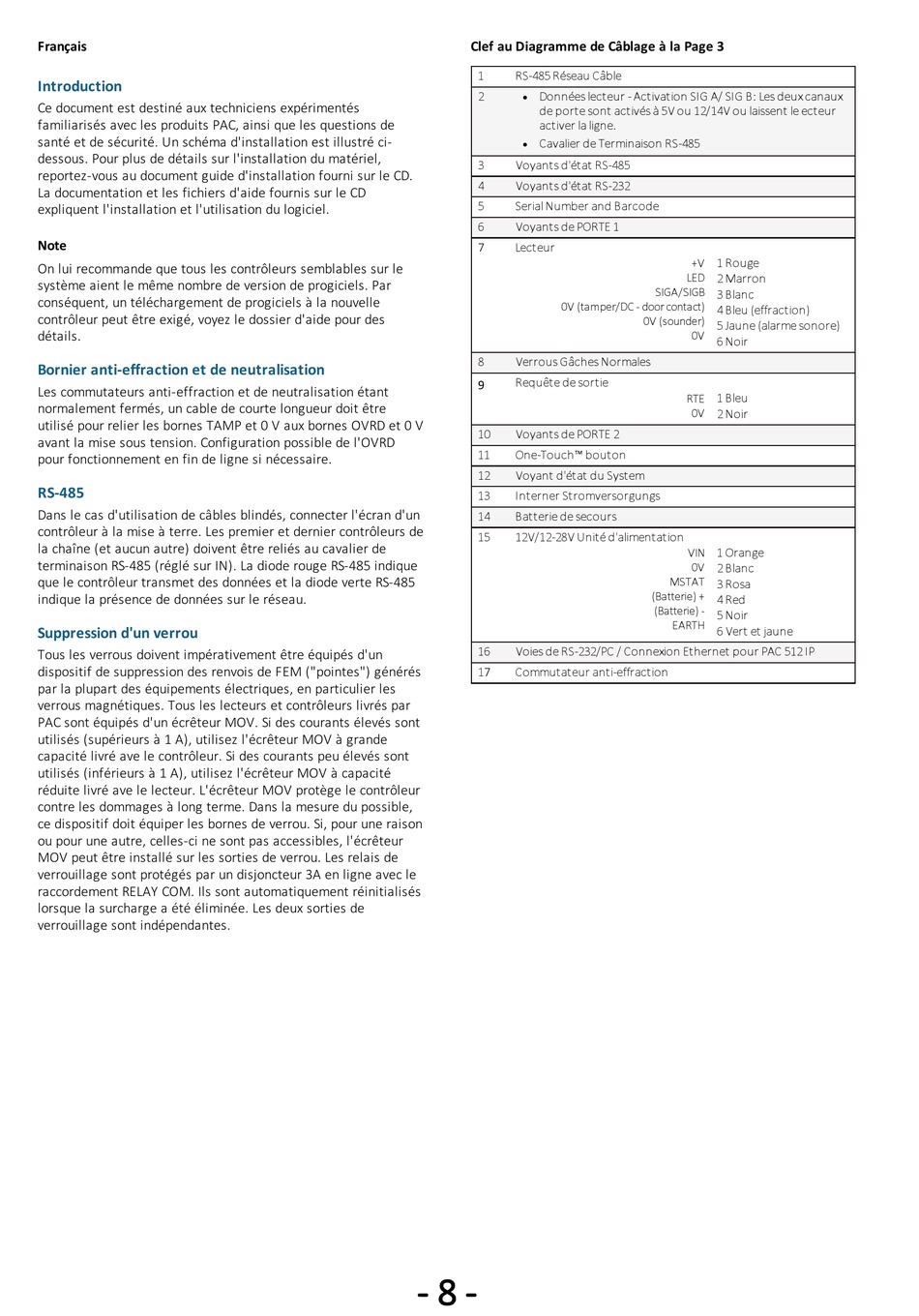

Français
Introduction
Ce document est destiné aux techniciens expérimentés
familiarisés avec les produits PAC, ainsi que les questions de
santé et de sécurité. Un schéma d'installation est illustré ci-
dessous. Pour plus de détails sur l'installation du matériel,
reportez-vous au document guide d'installation fourni sur le CD.
La documentation et les fichiers d'aide fournis sur le CD
expliquent l'installation et l'utilisation du logiciel.
Note
On lui recommande que tous les contrôleurs semblables sur le
système aient le même nombre de version de progiciels. Par
conséquent, un téléchargement de progiciels à la nouvelle
contrôleur peut être exigé, voyez le dossier d'aide pour des
détails.
Bornier anti-effraction et de neutralisation
Les commutateurs anti-effraction et de neutralisation étant
normalement fermés, un cable de courte longueur doit être
utilisé pour relier les bornes TAMP et 0 V aux bornes OVRD et 0 V
avant la mise sous tension. Configuration possible de l'OVRD
pour fonctionnement en fin de ligne si nécessaire.
RS-485
Dans le cas d'utilisation de câbles blindés, connecter l'écran d'un
contrôleur à la mise à terre. Les premier et dernier contrôleurs de
la chaîne (et aucun autre) doivent être reliés au cavalier de
terminaison RS-485 (réglé sur IN). La diode rouge RS-485 indique
que le contrôleur transmet des données et la diode verte RS-485
indique la présence de données sur le réseau.
Suppression d'un verrou
Tous les verrous doivent impérativement être équipés d'un
dispositif de suppression des renvois de FEM ("pointes") générés
par la plupart des équipements électriques, en particulier les
verrous magnétiques. Tous les lecteurs et contrôleurs livrés par
PAC sont équipés d'un écrêteur MOV. Si des courants élevés sont
utilisés (supérieurs à 1 A), utilisez l'écrêteur MOV à grande
capacité livré ave le contrôleur. Si des courants peu élevés sont
utilisés (inférieurs à 1 A), utilisez l'écrêteur MOV à capacité
réduite livré ave le lecteur. L'écrêteur MOV protège le contrôleur
contre les dommages à long terme. Dans la mesure du possible,
ce dispositif doit équiper les bornes de verrou. Si, pour une raison
ou pour une autre, celles-ci ne sont pas accessibles, l'écrêteur
MOV peut être installé sur les sorties de verrou. Les relais de
verrouillage sont protégés par un disjoncteur 3A en ligne avec le
raccordement RELAY COM. Ils sont automatiquement réinitialisés
lorsque la surcharge a été éliminée. Les deux sorties de
verrouillage sont indépendantes.
Clef au Diagramme de Câblage à la Page 3
1 RS-485 Réseau Câble
2 Données lecteur - Activation SIG A/ SIG B: Les deux canaux
l
de porte sont activés à 5V ou 12/14V ou laissent le ecteur
activer la ligne.
Cavalier de Terminaison RS-485
l
3 Voyants d'état RS-485
4 Voyants d'état RS-232
5 Serial Number and Barcode
6 Voyants de PORTE 1
7 Lecteur
0V (tamper/DC - door contact)
8 Verrous Gâches Normales
Requête de sortie
9
10 Voyants de PORTE 2
11 One-Touch™ bouton
12 Voyant d'état du System
13 Interner Stromversorgungs
14 Batterie de secours
15 12V/12-28V Unité d'alimentation
16 Voies de RS-232/PC / Connexion Ethernet pour PAC 512 IP
17 Commutateur anti-effraction
- 8 -
+V 1 Rouge
LED
2 Marron
SIGA/SIGB
3 Blanc
4 Bleu (effraction)
0V (sounder)
5 Jaune (alarme sonore)
0V
6 Noir
1 Bleu
RTE
0V
2 Noir
1 Orange
VIN
0V 2 Blanc
MSTAT
3 Rosa
(Batterie) +
4 Red
(Batterie) -
5 Noir
EARTH
6 Vert et jaune
