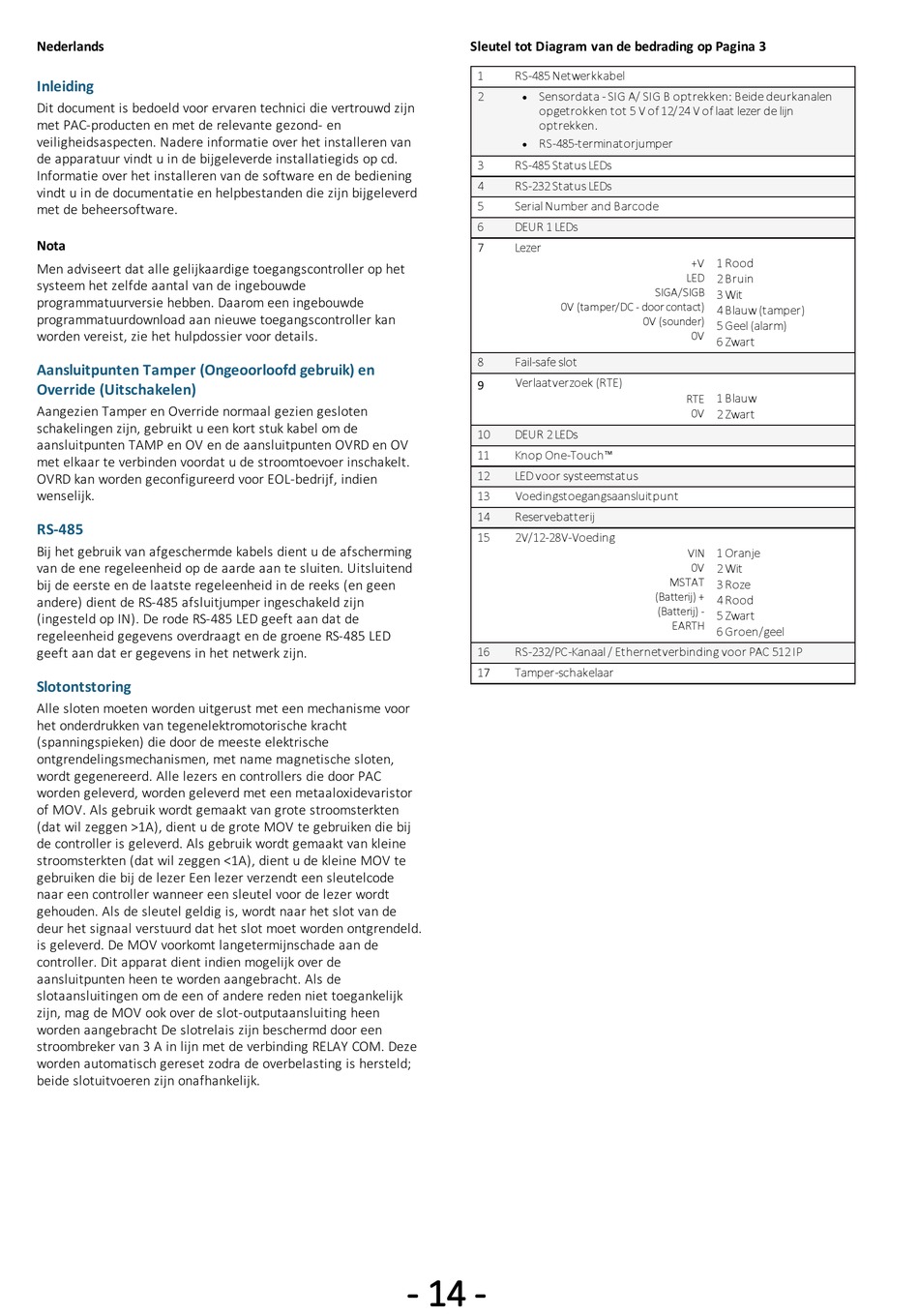

PAC 512 DC Kurzanleitung Seite 14

Nederlands
Inleiding
Dit document is bedoeld voor ervaren technici die vertrouwd zijn
met PAC-producten en met de relevante gezond- en
veiligheidsaspecten. Nadere informatie over het installeren van
de apparatuur vindt u in de bijgeleverde installatiegids op cd.
Informatie over het installeren van de software en de bediening
vindt u in de documentatie en helpbestanden die zijn bijgeleverd
met de beheersoftware.
Nota
Men adviseert dat alle gelijkaardige toegangscontroller op het
systeem het zelfde aantal van de ingebouwde
programmatuurversie hebben. Daarom een ingebouwde
programmatuurdownload aan nieuwe toegangscontroller kan
worden vereist, zie het hulpdossier voor details.
Aansluitpunten Tamper (Ongeoorloofd gebruik) en
Override (Uitschakelen)
Aangezien Tamper en Override normaal gezien gesloten
schakelingen zijn, gebruikt u een kort stuk kabel om de
aansluitpunten TAMP en OV en de aansluitpunten OVRD en OV
met elkaar te verbinden voordat u de stroomtoevoer inschakelt.
OVRD kan worden geconfigureerd voor EOL-bedrijf, indien
wenselijk.
RS-485
Bij het gebruik van afgeschermde kabels dient u de afscherming
van de ene regeleenheid op de aarde aan te sluiten. Uitsluitend
bij de eerste en de laatste regeleenheid in de reeks (en geen
andere) dient de RS-485 afsluitjumper ingeschakeld zijn
(ingesteld op IN). De rode RS-485 LED geeft aan dat de
regeleenheid gegevens overdraagt en de groene RS-485 LED
geeft aan dat er gegevens in het netwerk zijn.
Slotontstoring
Alle sloten moeten worden uitgerust met een mechanisme voor
het onderdrukken van tegenelektromotorische kracht
(spanningspieken) die door de meeste elektrische
ontgrendelingsmechanismen, met name magnetische sloten,
wordt gegenereerd. Alle lezers en controllers die door PAC
worden geleverd, worden geleverd met een metaaloxidevaristor
of MOV. Als gebruik wordt gemaakt van grote stroomsterkten
(dat wil zeggen >1A), dient u de grote MOV te gebruiken die bij
de controller is geleverd. Als gebruik wordt gemaakt van kleine
stroomsterkten (dat wil zeggen <1A), dient u de kleine MOV te
gebruiken die bij de lezer Een lezer verzendt een sleutelcode
naar een controller wanneer een sleutel voor de lezer wordt
gehouden. Als de sleutel geldig is, wordt naar het slot van de
deur het signaal verstuurd dat het slot moet worden ontgrendeld.
is geleverd. De MOV voorkomt langetermijnschade aan de
controller. Dit apparat dient indien mogelijk over de
aansluitpunten heen te worden aangebracht. Als de
slotaansluitingen om de een of andere reden niet toegankelijk
zijn, mag de MOV ook over de slot-outputaansluiting heen
worden aangebracht De slotrelais zijn beschermd door een
stroombreker van 3 A in lijn met de verbinding RELAY COM. Deze
worden automatisch gereset zodra de overbelasting is hersteld;
beide slotuitvoeren zijn onafhankelijk.
Sleutel tot Diagram van de bedrading op Pagina 3
1 RS-485 Netwerkkabel
2 Sensordata - SIG A/ SIG B optrekken: Beide deurkanalen
l
opgetrokken tot 5 V of 12/24 V of laat lezer de lijn
optrekken.
RS-485-terminatorjumper
l
3 RS-485 Status LEDs
4 RS-232 Status LEDs
5 Serial Number and Barcode
6 DEUR 1 LEDs
7 Lezer
0V (tamper/DC - door contact)
8 Fail-safe slot
Verlaatverzoek (RTE)
9
10 DEUR 2 LEDs
11 Knop One-Touch™
12 LED voor systeemstatus
13 Voedingstoegangsaansluitpunt
14 Reservebatterij
15 2V/12-28V-Voeding
16 RS-232/PC-Kanaal / Ethernetverbinding voor PAC 512 IP
17 Tamper-schakelaar
- 14 -
+V 1 Rood
LED
2 Bruin
SIGA/SIGB
3 Wit
4 Blauw (tamper)
0V (sounder)
5 Geel (alarm)
0V
6 Zwart
1 Blauw
RTE
0V
2 Zwart
1 Oranje
VIN
0V 2 Wit
MSTAT
3 Roze
(Batterij) +
4 Rood
(Batterij) -
5 Zwart
EARTH
6 Groen/geel
