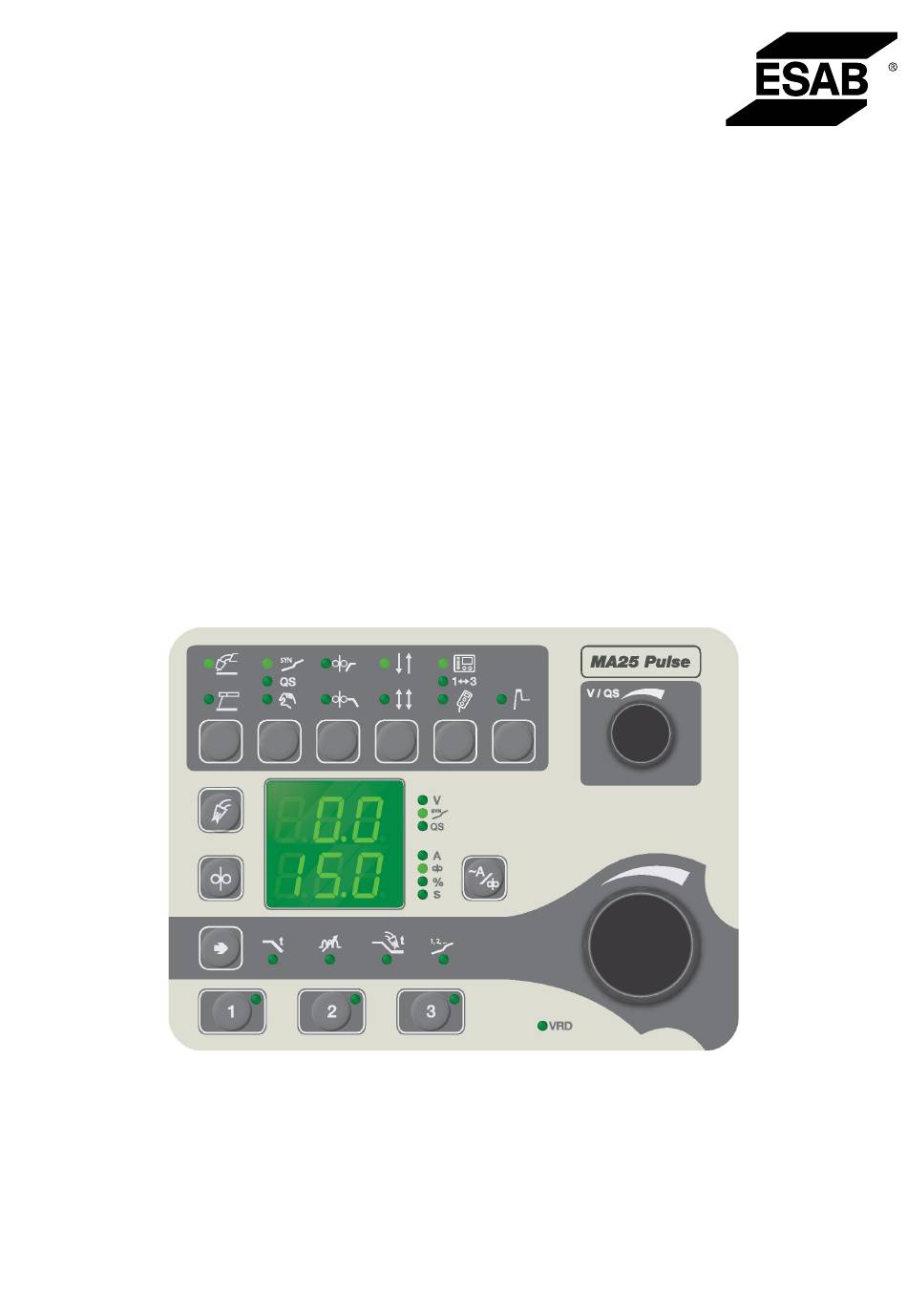

- Seite 1 MA25 Pulse Betriebsanleitung Valid for: from program version 1.79H 0463 459 001 DE 20170119...
-
Seite 2: Inhaltsverzeichnis
Ausgeblendete MMA-Funktionen ............EINSTELLUNGEN ..................16 MIG/MAG ....................MMA ......................FEHLERCODES .................... 18 Liste mit Fehlercodes ................Beschreibung der Fehlercodes............... ERSATZTEILBESTELLUNG ................. 21 DATEN FÜR DRAHT UND GAS................BESTELLNUMMERN ................... Änderungen ohne vorherige Ankündigung vorbehalten. 0463 459 001 © ESAB AB 2017... -
Seite 3: Einführung
(In diesem Beispiel lautet die Programmversion „0.17A“ und die Bedienkonsolenversion „Stahl“.) (Lange Texte werden im Display automatisch umbrochen.) Betriebsanleitungen in anderen Sprachen können von der Website www.esab.com heruntergeladen werden. 0463 459 001 - 3 - © ESAB AB 2017... -
Seite 4: Überblick Zur Bedienkonsole
Einstellung der Spannung/QSet™ Display Kennzeichnung, welche Variablen und Einheiten im Display angezeigt werden. Umschalten zwischen dem Umschalten zwischen Schweißverfahren MIG/MAG und MMA Amperezahl-Schätzung und Drahtvorschubgeschwindigkeit (Amperezahl-Schätzung kann nur im Synergiemodus ausgewählt werden) 0463 459 001 - 4 - © ESAB AB 2017... -
Seite 5: Symbolreferenz
V / QS Einstellung der Spannung/QSet™ Drahtvorschubgeschwindigkeit oder Anschleichen (Bedeutung Gasspülung des Symbols variiert je nach Kontext) Einstellung Kraterfülldauer Amperezahl-Schätzung Drosselung Gasnachströmzeit Synergieauswahl Spannung Strom Prozent VRD (Voltage Reduction Device; Sekunden Spannungsminderungseinrichtun 0463 459 001 - 5 - © ESAB AB 2017... -
Seite 6: Funktionen
Vier erhältliche Versionen: ○ MA25 Pulse, Stahlschweißen mit 54 Synergiekennlinien ○ MA25 Pulse, Aluminiumschweißen mit 30 Synergiekennlinien ○ MA25 Pulse, Stahlschweißen mit 55 Synergiekennlinien (NA-Version) ○ MA25 Pulse, Aluminiumschweißen mit 29 Synergiekennlinien (NA-Version) • Möglichkeit zur Umschaltung zwischen Drahtvorschubgeschwindigkeit und Amperezahl-Schätzung während des Synergieschweißens... - Seite 7 Drahtvorschubgeschwindigkeit oder die Amperezahl-Schätzung angezeigt werden. Weitere Details finden Sie unter „Anzeigen der Amperezahl-Schätzung“. Ausführliche Informationen zu den Synergiekennlinien der MA25 Pulse finden Sie im Abschnitt „DATEN FÜR DRAHT UND GAS“. Andere Synergielinien können ebenfalls bestellt werden. Ihre Installation muss jedoch von einem speziell geschulten ESAB-Servicetechniker ausgeführt...
- Seite 8 Schweißnahttypen ebenfalls auf die tatsächlich gemessene Stromstärke auswirken. Es besteht die Möglichkeit, den „zulässigen“ Unterschied zwischen der gemessenen Stromstärke und der Amperezahl-Schätzung einzustellen. Der Standardwert beträgt ± 10 %. Siehe Abschnitt „Ausgeblendete MIG/MAG-Funktionen“. 0463 459 001 - 8 - © ESAB AB 2017...
- Seite 9 Beim 2-Takt-Schweißen startet die Gasvorströmung, wenn der Auslöser am Schweißbrenner betätigt wird. Danach startet der Schweißvorgang. Durch Loslassen des Auslösers hält der Schweißvorgang komplett an und die Gasnachströmung setzt ein. 0463 459 001 - 9 - © ESAB AB 2017...
- Seite 10 Schweißvorgangs erkannt hat. Wenn die Leerlaufspannung bei aktivierter VRD-Funktion den Grenzwert von 35 V überschreitet, erscheint eine Fehlermeldung (16) auf dem Display. So lange diese Anzeige vorliegt, kann kein Schweißvorgang gestartet werden. 0463 459 001 - 10 - © ESAB AB 2017...
-
Seite 11: Ausgeblendete Mig/Mag-Funktionen
SCT ein/aus Startparameter R (nur sichtbar bei Kurzlichtbogen und wenn Synergie nicht ausgewählt ist) Toleranzeinstellung für Amperezahl-Schätzung Um die Funktion zu verlassen, halten Sie die Auswahltaste 5 Sekunden lang gedrückt. 0463 459 001 - 11 - © ESAB AB 2017... - Seite 12 Schweißvorgangs. Der Parameter kann von 8,0 bis 60,0 in 0,25er-Schritten eingestellt werden. Diese Funktion ist nur sichtbar bzw. einstellbar, wenn Synergie nicht aktiv ist (d. h., das ausgewählte Verfahren ist Kurzlichtbogen). 0463 459 001 - 12 - © ESAB AB 2017...
-
Seite 13: Mma-Schweißen
Wenn die Leerlaufspannung bei aktivierter VRD-Funktion den Grenzwert von 35 V überschreitet, erscheint eine Fehlermeldung (16) auf dem Display. So lange diese Anzeige vorliegt, kann kein Schweißvorgang gestartet werden. Um VRD zu aktivieren/deaktivieren, wenden Sie sich an den Kundendienst. 0463 459 001 - 13 - © ESAB AB 2017... -
Seite 14: Ausgeblendete Mma-Funktionen
Niveau des Schweißstroms während der Hotstart-Zeit als Prozentsatz des festgelegten Schweißstroms einzustellen. Wenn der festgelegte Schweißstrom 100 A beträgt und die Hotstart-Amplitude auf 10 % festgelegt wurde, beträgt der Schweißstrom während der Hotstart-Zeit 110 A. 0463 459 001 - 14 - © ESAB AB 2017... - Seite 15 Wenn der maximale Strom 100 A beträgt und der minimale Strom bei 90 A liegen soll, stellen Sie den minimalen Stromwert auf 90 %. Hotstart-Zeit Die Hotstart-Zeit kann von 0,0 bis 9,9 Sekunden in 0,1-Sekunden-Schritten eingestellt werden. 0463 459 001 - 15 - © ESAB AB 2017...
-
Seite 16: Einstellungen
0 = Zoll, 1 = mm Maßeinheit 50 – 250 ms 80 ms Rückbrandzeit 0, 1 oder 2 8,0 – 60,0 25,0 Startparameter R Gasnachströmzeit 0,1 – 25,0 s 1 s Hotstart AUS oder EIN 0,0 – 9,9 s 1,5 s Hotstart-Zeit 0463 459 001 - 16 - © ESAB AB 2017... -
Seite 17: Mma
1=ArcPlus™ II oder Schweißregler 0=ArcPlus™ 0-99% Min. Strom Fernsteuerung Bei diesen Funktionen handelt es sich um ausgeblendete Funktionen; siehe Beschreibung im Abschnitt „Ausgeblendete MMA-Funktionen“. Der Einstellbereich hängt von der Stromquelle ab. 0463 459 001 - 17 - © ESAB AB 2017... -
Seite 18: Fehlercodes
U 4 = Fernsteuerungseinheit Beschreibung der Fehlercodes Im Folgenden werden die Fehlercodes aufgelistet, bei denen Benutzer selbst Maßnahmen ergreifen können. Wenn ein anderer Code erscheint, wenden Sie sich an einen Servicetechniker. 0463 459 001 - 18 - © ESAB AB 2017... - Seite 19 Maßnahme: Wenden Sie sich an einen Servicetechniker. E 27 Draht aufgebraucht Die Drahtvorschubeinheit transportiert keinen Draht. Der laufende Schweißprozess wird angehalten und ein Schweißstart blockiert. Maßnahme: Bestücken Sie die Einheit mit Draht. 0463 459 001 - 19 - © ESAB AB 2017...
- Seite 20 Bedienkonsole für den entsprechenden Typ der Stromquelle. E 45 Entspr. Kurz-/Sprühlichtlinie fehlt Die Bedienkonsole MA25 Pulse hat erfasst, dass die Kurz-/Sprührichtlinie, die der ausgewählten Synergiekennlinie für Pulsschweißen entspricht, nicht verfügbar ist. Nur zutreffend, wenn die Synergiegruppe 99 mit benutzerdefinierten Synergiekennlinien verwendet wird.
-
Seite 21: Ersatzteilbestellung
6 ERSATZTEILBESTELLUNG ERSATZTEILBESTELLUNG Ersatz- und Verschleißteile können über Ihren nächstgelegenen ESAB-Händler bestellt werden, siehe Umschlagrückseite dieses Dokuments. Geben Sie bei einer Bestellung Produkttyp, Seriennummer, Bezeichnung und Ersatzteilnummer gemäß Ersatzteilliste an. Dadurch wird der Versand einfacher und sicherer gestaltet. 0463 459 001 - 21 - ©... -
Seite 22: Daten Für Draht Und Gas
DATEN FÜR DRAHT UND GAS DATEN FÜR DRAHT UND GAS Synergiekennlinien für Aluminiumschweißen Synergiekennlinien für Stahlschweißen 0463 459 001 - 22 - © ESAB AB 2017... -
Seite 23: Bestellnummern
Siehe Details der technischen Daten und Symbolreferenz im Kapitel „ÜBERBLICK ZUR BEDIENKONSOLE“. Ordering no. Denomination Note 0459 773 670 MA25 Pulse Aluminium 0459 773 671 MA25 Pulse Steel 0459 773 680 MA25 Pulse Aluminum With NA synergy lines 0459 773 681... - Seite 24 ESAB subsidiaries and representative offices Europe THE NETHERLANDS North and South America SOUTH KOREA ESAB Nederland B.V. ESAB SeAH Corporation AUSTRIA Amersfoort ARGENTINA Kyungnam ESAB Ges.m.b.H Tel: +31 33 422 35 55 CONARCO Tel: +82 55 269 8170 Vienna-Liesing Fax: +31 33 422 35 44...
