Milesight ISIS-MS-C 71 Serie Montage-Kurzanleitung Seite 2

4

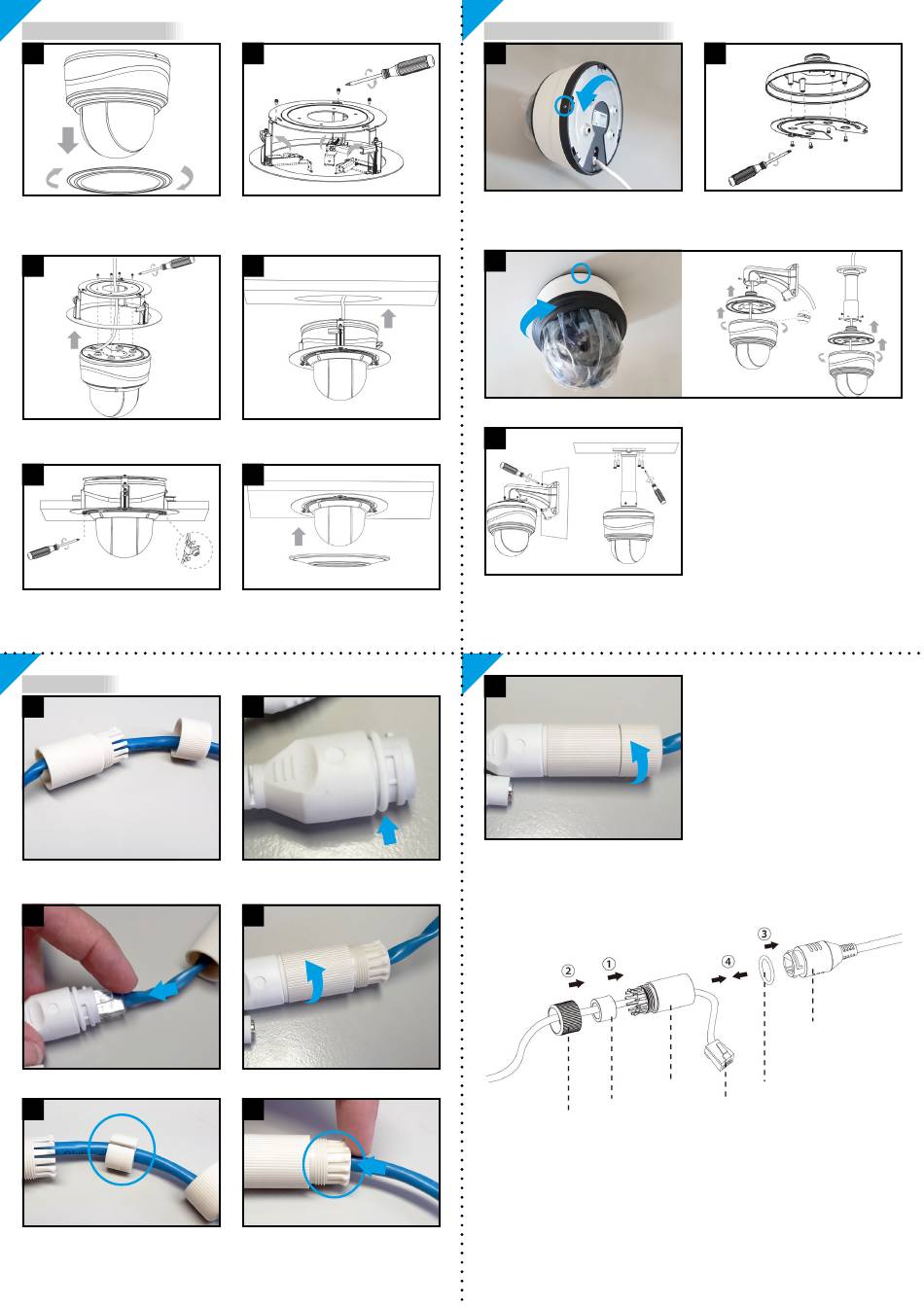

Deckeneinbaumontage
1
Abdeckungs-Ring durch drehen
lösen.
3
Kamera einsetzen und
festschrauben.
5
Deckeneinbauhalter in die Decke
befestigen.
6
Verkabelung
3
Verschraubung und Schraub-bolzen
über das Kabel ziehen.
5
Beide Netzwerkkabel verbinden.
7
Kabel durch den seitlichen Schlitz
in die Dichtung pressen.
(optionales Zubehör erforderlich)
2
Klammern des
Deckeneinbauhalters öffnen und
Schrauben eindrehen.
4
Kamera mit Deckeneinbauhalter in
die Decke einsetzen.
6
Abdeckungs-Ring aufsetzen und
durch drehen befestigen.
4
O-Ring auf Netzwerkbuchse am
Kabel der Kamera setzen.
6
Schraubbolzen festziehen.
8
Dichtung in den Schraubbolzen
pressen.
5
Wand-Deckenhaltermontage
1
Feststellschraube lösen und
Montageplatte abnehmen.
3
Kamera an Montageplatte drehen und Feststellschraube festziehen.
4
Halterung befestigen.
7
9
Verschraubung festziehen.
Verbindung Netzwerkkabel
als Zusammenfassung:
Schraubbolzen
Dichtungsring
Verschraubung
Wir wünschen Ihnen nun viel Spaß mit Ihrem Produkt.
Ausführliche Montage- und
Betriebsanleitungen:
www.milesight.de
(optionales Zubehör erforderlich)
2
Montageplatte an die Decke
befestigen und Kabel verbinden,
siehe Kapitel [Verkabelung].
Netzwerkanschluss-
Verbinder
O-Ring
Netzwerkkabel
Software, Tools und Updates:
www.milesight.com
