Technische Alternative CAN-RP Bedienungsanleitung Seite 2

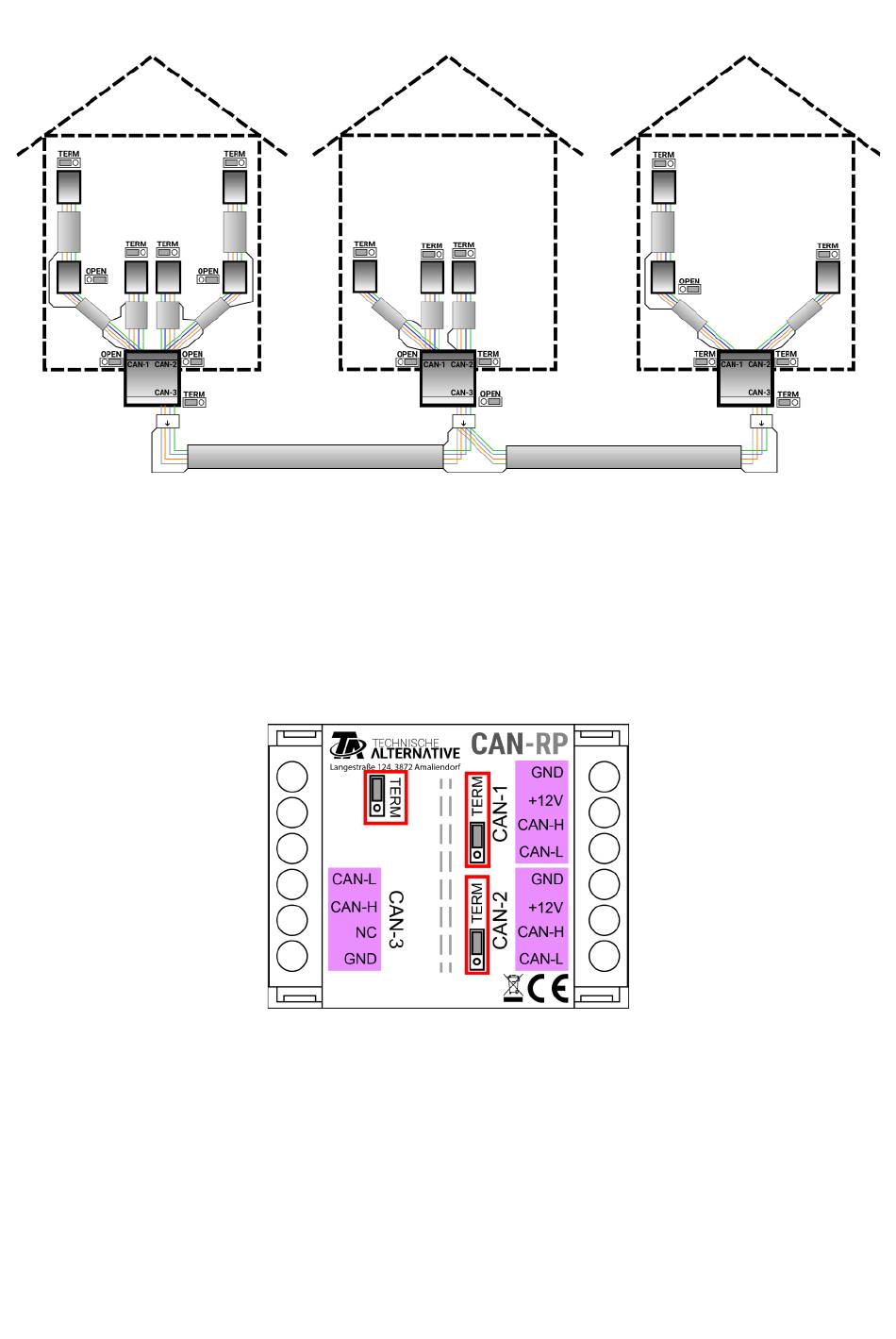

Beispiel eines Netzwerkes über mehrere Gebäude mit mehreren CAN-Repeatern
Alle drei Schnittstellen des CAN-Repeaters stellen aus topologischer Sicht ein eigenes CAN-Bus-
Netzwerk dar, aber Knotennummern dürfen dennoch über alle drei Seiten übergreifend nur einmal
vergeben werden. Potentialtrennung findet wie auf Seite 1 beschrieben statt.
Terminierung
Jeder der drei CAN-Bus-Anschlüsse verfügt über einen eigenen Jumper, mit dem der entsprechende
CAN-Bus-Anschluss terminiert/geöffnet werden kann. Werksseitig sind alle Jumper auf TERM ge-
stellt (wie unten abgebildet).
Nähere Informationen zur Topologie und Kabelwahl des CAN-Bus finden Sie in den Montageanleitun-
gen der frei programmierbaren Regler oder unter https://wiki.ta.co.at/CAN-Bus
