Technische Alternative RT GmbH
CAN-RP
A-3872 Amaliendorf, Langestraße 124
Tel +43 (0)2862 53635
mail@ta.co.at
Vers. 1.05

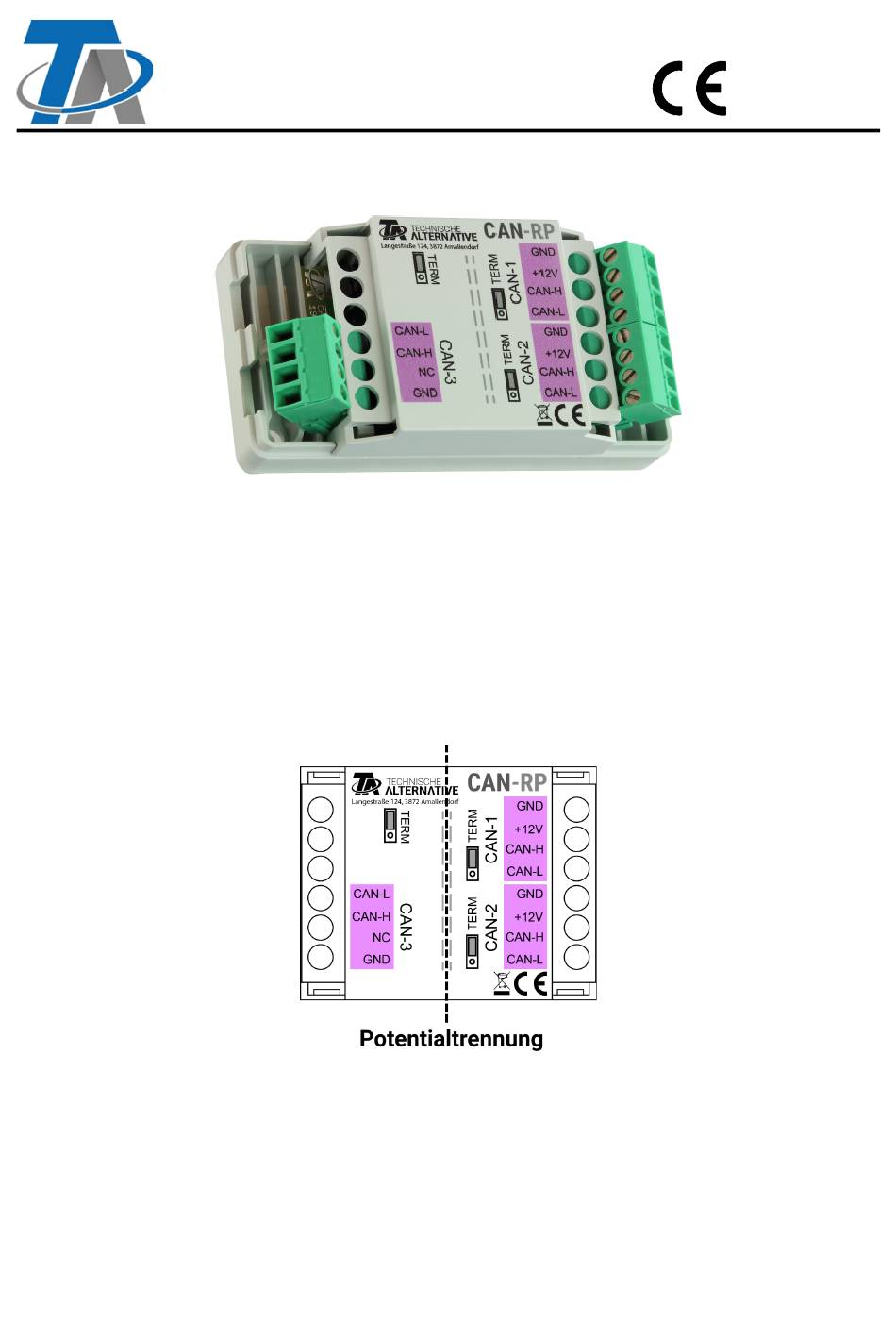

CAN-Repeater
Der CAN-Repeater CAN-RP ermöglicht Stichleitungen im CAN-Busnetz.
Im CAN-Busnetz wird der Anschluss CAN-3 von den Anschlüssen CAN-1 und CAN-2 potentialge-
trennt.
Die 12V-Versorgung wird zwischen den beiden Seiten nicht weitergegeben und muss an CAN-3 nicht
angeschlossen werden (NC = not connected).
Aufbau und Anschluss
Der CAN-Repeater nimmt keine Knotennummer im CAN-Bus an und muss auch nicht programmiert
werden.
Werbung
Inhaltszusammenfassung für Technische Alternative CAN-RP
- Seite 1 Tel +43 (0)2862 53635 mail@ta.co.at Vers. 1.05 CAN-Repeater Der CAN-Repeater CAN-RP ermöglicht Stichleitungen im CAN-Busnetz. Im CAN-Busnetz wird der Anschluss CAN-3 von den Anschlüssen CAN-1 und CAN-2 potentialge- trennt. Die 12V-Versorgung wird zwischen den beiden Seiten nicht weitergegeben und muss an CAN-3 nicht angeschlossen werden (NC = not connected).
- Seite 2 Beispiel eines Netzwerkes über mehrere Gebäude mit mehreren CAN-Repeatern Alle drei Schnittstellen des CAN-Repeaters stellen aus topologischer Sicht ein eigenes CAN-Bus- Netzwerk dar, aber Knotennummern dürfen dennoch über alle drei Seiten übergreifend nur einmal vergeben werden. Potentialtrennung findet wie auf Seite 1 beschrieben statt. Terminierung Jeder der drei CAN-Bus-Anschlüsse verfügt über einen eigenen Jumper, mit dem der entsprechende CAN-Bus-Anschluss terminiert/geöffnet werden kann.
- Seite 3 Technische Daten Schutzart IP20 Klemmbereich max. 1,5 mm Max. Umgebungstemperatur 45 °C Isolation 3 kV Abmessungen L x B x H (mm) 80 x 40,2 x 2,3 Um die einzelnen Komponenten eines CAN-Netzwerks vor indirektem Blitzschlag zu schützen, emp- fiehlt sich die Verwendung von speziell für Bussysteme entwickelten Überspannungsableitern.
- Seite 4 Technische Änderungen sowie Satz- und Druckfehler vorbehalten. Diese Anleitung ist nur für Geräte mit entsprechender Firmware-Version gültig. Unsere Produkte unterliegen ständigem technischen Fortschritt und Weiterentwicklung, wir behalten uns deshalb vor, Änderungen ohne gesonderte Be- nachrichtigung vorzunehmen. © 2020...
