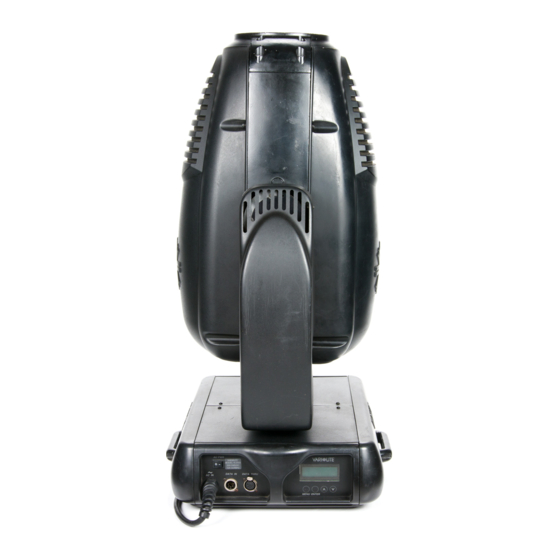

Vari Lite VL3000 Bedienungsanleitung

Series luminaire
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

TM
VL3000
Bedienungsanleitung
01.2004
Seite 1 von 40

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Vari Lite VL3000

Inhaltszusammenfassung für Vari Lite VL3000

  • Seite 1 VL3000 Bedienungsanleitung 01.2004 Seite 1 von 40...
  • Seite 2 ™ Thomas Group LLC. VARI LITE® products are protected by one or more of the following patents, and other pending patent applications worldwide: U. S. Patents No. 6,123,436; 6,113,252; 6,046,861; 6,031,749; 6,011,640; 5,969,868; 5,959,768; 5,934,794; 5,882,107; 5,829,868; 5,825,548; 5,798,619; 5,774,273; 5,769,527; 5,758,956; 5,728,994; 5,640,061; 5,590,954; 5,454,477; 5,432,691; 5,367,444; 5,329,431; 5,307,295;...

  • Seite 3: Inhaltsverzeichnis

    DMX-Anschluss....................... 10 Montage der Scheinwerferaufhängung ................11 Adressierung........................13 Bedienung..........................14 DMX-Kanäle........................14 Modell VL3000 Spot und VL3000 Q Spot ..............14 Modell VL3000 Wash und VL3000 Q Wash..............15 Kontroll-Kanal-Funktionen....................16 Farbrad Kanal-Funktionen ....................16 Strobe Kanal-Funktionen ....................17 Goborad 1 Kanal-Funktionen...................

  • Seite 4: Konformitätserklärung

    VL3000 Konformitätserklärung Declaration of Conformity We declare, under our sole responsibility, that this product complies with the relevant clauses of the following standards and harmonized documents: Safety EN 60598-1:1997 Luminaire Safety Standard, General Requirements EN 60598-2 17:1989 Specification for Luminaires for Stage and Studio Lighting...

  • Seite 5: Sicherheitshinweise

    VL3000 Sicherheitshinweise Es ist äußerst wichtig, ALLE Sicherheitsinformationen und -hinweise in diesem und dem beiliegenden Informationsmaterial zu lesen, bevor Sie Bedienungsanleitung die hierin beschriebenen Produkte installieren bzw. bedienen. Halten Sie bei der Installation und dem Einsatz dieses Produkts alle Warnhinweise und Vorsichtsmaßnahmen ein.
  • Seite 6 VL3000 HINWEISE ZUM SCHUTZ GEGEN ÜBERHÖHTE UV-STRAHLUNG 1. Viele VARI*LITE®-Scheinwerfer verwenden einen HID-Lampentyp, der UV-Strahlen abgibt. SCHAUEN SIE NICHT direkt in die Lampe. 2. Es ist gefährlich, Leuchten ohne Linsen oder Blenden zu bedienen. Blenden, Linsen oder Ultraviolettschirme müssen ausgetauscht werden, sofern deren Schutzwirkung durch sichtbare Beschädigung (z.

  • Seite 7: Übersicht

    VL3000 Wash 050023 VL3000 Q Spot (Quiet-Version) 050024 VL3000 Q Wash (Quiet-Version) Übersicht Standard Funktionen Alle VL3000 zeichnen sich durch folgende Funktionen aus: • CYM-Farbmischsystem • Variable CTO-Farbtemperaturanpassung • Farbrad mit sechs Plätzen • Dimmer • Strobe • Pan und Tilt mit Rückführung (16 Bit) •...

  • Seite 8: Übersicht Scheinwerfer

    VL3000 Übersicht besonderer VL3000 Q Funktionen • Extrem leise, 50 % weniger Geräuschentwicklung als VL3000 Stromversorgungskabel Übersicht Scheinwerfer Basement, beinhaltet das Netzteil, das Vorschaltgerät und die Display-Platine Schnellverschluss- Anschluss-Panel, für DMX- Tragmittelschiene Anbindung und Anschluss der Stromversorgung Kopf, beinhaltet Farben, Gobos, Zoom-Linsen ...

  • Seite 9: Inbetriebnahme

    VL3000 Übersicht Anschluss Panel Menü-Display, für Eingabe manueller EIN- / AUS-Schalter Befehle, Test, Abfrage interner Daten ... Stromkabel DMX-Eingang durchgeschliffen Inbetriebnahme Spannungsversorgung Die Spannungsversorgung erfordert eine Spannung von 200-240 V AC, 50/ 60 Hz und 10 Ampere. Elektroarbeiten dürfen nur von dafür befähigten Personen ausgeführt werden.

  • Seite 10: Dmx-Anschluss

    VL3000 DMX-Anschluss Die Signal-Verkabelung hat nach den USITT DMX-Spezifikationen zu erfolgen. • EIA485 (RS485 bei 250 Kbaud) • 85-150 Ohm, 120 Ohm Standard • Kleine Kapazität • Zwei paarweise gedrillte und geschirmte Leitungen • 24 AWG Type für 300 m Streckenlänge •...

  • Seite 11: Montage Der Scheinwerferaufhängung

    VL3000 Montage der Scheinwerferaufhängung Beispiel einer möglichen Befestigung von Halteklammern an der Tragschiene. Klammern sind nicht im Lieferumfang Mögliche Ausrichtung der Schienen Schrauben sind nicht im Lieferumfang Schnellverschluss- Verriegelungs- Tragmittelschiene Mechanismus Aufnahmeöffnung Tragmittelschiene in gleicher Ausrichtung anbringen Zum Entfernen der Tragmittelschiene –...
  • Seite 12 VL3000 Sicherheitsseilmontage nach der Zweistrangmethode Sicherheitsseil ist nicht im Lieferumfang enthalten Sicherheitsseil ist Mindestens einmal gemäß den Regeln die Laststange der Technik umkreisen anzubringen Transportgriffe sind geprüfte Sicherheitsseil- Aufnahmen 01.2004 Seite 12 von 40...

  • Seite 13: Adressierung

    VL3000 Adressierung Das Festlegen der Startadresse erfolgt im Menüsystem: 1. Betätigen Taste [Menu]. 2. Betätigen Taste [Up]/ [Down] bis im Display ADDRESS erscheint. 3. Betätigen Taste [Enter], um den Menüpunkt auszuwählen. 4. Betätigen Taste [Up]/ [Down] bis im Display die passende Adresse erscheint.

  • Seite 14: Bedienung

    VL3000 Bedienung DMX-Kanäle Modell VL3000 Spot und VL3000 Q Spot DMX- Funktion Wertebereich Kanal Dimmer 0-255 0-65535 Pan, hohe Auflösung Tilt 0-65535 Tilt, hohe Auflösung Fokus 0-255 Zoom 0 (klein) –255 (groß) 0 (offen) –255 (orange) Blue 0 (offen) –255 (gesättigte Farbe) Amber 0 (offen) –255 (gesättigte Farbe)

  • Seite 15: Modell Vl3000 Wash Und Vl3000 Q Wash

    VL3000 Modell VL3000 Wash und VL3000 Q Wash DMX- Funktion Wertebereich Kanal Dimmer 0-255 0-65535 Pan, hohe Auflösung Tilt 0-65535 Tilt, hohe Auflösung Zoom 0-255 0 (offen) –255 (orange) Blue 0 (offen) –255 (gesättigte Farbe) Amber 0 (offen) –255 (gesättigte Farbe) Magenta 0 (offen) –255 (gesättigte Farbe)

  • Seite 16: Kontroll-Kanal-Funktionen

    VL3000 Kontroll-Kanal Funktionen Der Kontroll-Kanal steuert folgende spezielle Funktionen: • Reset/ alle Funktionen des Scheinwerfers werden rekalibriert. • Lampe On oder Off/ Leuchtmittel einschalten (zünden) oder abschalten. • Partielle Rekalibrierung/ nur ausgewählte Funktionen werden rekalibriert. Diese Funktionen werden nur bei einer deaktivierten Timing-Funktion oder einer Zeiteinstellung von 0 Sekunden wirksam.

  • Seite 17: Strobe Kanal-Funktionen

    VL3000 Strobe Kanal-Funktionen % Wert DMX Wert Aktion offen geschlossen Zufall langsam 8-10 Zufall mittel 11-12 Zufall schnell 5-100 13-255 Geschwindigkeitseinstellung Goborad 1 Kanal-Funktionen Werkseitig sind folgende Gobos auf dem Goborad 1 platziert: Position Goborad 1 offen Alpha Rays Night Sky...

  • Seite 18: Index Und Rotation Kanal-Funktionen

    VL3000 Achtung! Vari*Lite Scheinwerfer der Serie 3000 sind nicht für den Einsatz von Metallgobos geeignet. Eine Beschädigung und das Erlöschen der Garantie kann bei Einsatz eines Metallgobos die Folge sein. Index- und Rotation Kanal-Funktionen Das Goborad stoppt nur bei vollständig eingefahrenem Gobo.

  • Seite 19: Timing-Funktion

    Wenn die Timing-Funktion genutzt wird, ist es notwendig, das dass Pult nur die letztendliche Zielvorgabe sendet ohne eine Überblendung zu berechnen. Eine Überlagerung beider Berechnungen Pult und Scheinwerfer kann unvorhersehbare Bewegungen verursachen. VL3000 Spot, VL3000 Q Spot VL3000 Wash, VL3000 Q Wash Kanal- Timing-Kanal...
  • Seite 20 VL3000 01.2004 Seite 20 von 40...
  • Seite 21 VL3000 01.2004 Seite 21 von 40...
  • Seite 22 VL3000 01.2004 Seite 22 von 40...
  • Seite 23 VL3000 01.2004 Seite 23 von 40...
  • Seite 24 VL3000 01.2004 Seite 24 von 40...
  • Seite 25 VL3000 01.2004 Seite 25 von 40...
  • Seite 26 VL3000 01.2004 Seite 26 von 40...

  • Seite 27: Software-Update

    VL3000 Software-Update Sollte es erforderlich sein, eine neuere Betriebssoftware auf den Scheinwerfer zu installieren, so ist es möglich, die neue Software aus dem Internet herunterzuladen und vom PC mittels Adapter diese Software auf den Scheinwerfer zu übertragen. Es ist auch möglich, die Software von einem Scheinwerfer zum nächsten zu übertragen.

  • Seite 28: Übertragung Neuer Software Von Scheinwerfer Zu Scheinwerfer

    VL3000 Übertragung neuer Software von Scheinwerfer zu Scheinwerfer Es können bis zu 32 Scheinwerfer miteinander verschliffen werden, um die Betriebssoftware untereinander auszutauschen. Bei dem Scheinwerfer mit der aktuellen neuen Betriebssoftware wird der Loopback Steckverbinder (beschrieben unter DMX-Steckverbinder, Seite 9) auf die DMX IN Buchse des Scheinwerfers gesteckt.

  • Seite 29: Menü

    VL3000 Menü Wird das Menü 10 Sekunden lang nicht betätigt, so wechselt es wieder in den Ausgangszustand zurück. Nach 5 Minuten ohne Betätigung wechselt das Menü in den Stand-by-Modus. Shortcuts • Lampe einschalten: Betätigen und halten Taste [Up] und [Enter] •...
  • Seite 30 VL3000 Manuelles Einstellen am Gerät ..Farbrad ..Cange-to-Orange Farbtemperatur-Korrekturfilter Nur Spot ..Fokus Nur Wash ... Zoom Anzeige DMX-Wert Invertieren Pan und Tilt Invertieren Pan Invertieren Tilt 01.2004 Seite 30 von 40...
  • Seite 31 VL3000 01.2004 Seite 31 von 40...

  • Seite 32: Leuchtmittelbestückung/ -Wechsel

    VL3000 Leuchtmittelbestückung/ -wechsel Warnung! Netzstecker vor dem Öffnen der Lampe ziehen. Achtung! Es wird empfohlen, zum Lampenwechsel Handschuhe zu tragen. Das Berühren des Leuchtmittels mit ungeschützten Fingern kann Rückstände auf dem Leuchtmittel hinterlassen, die die Lebensdauer des Leuchtmittels erheblich reduzieren.

  • Seite 33: Gobo-Wechsel

    VL3000 Justieren des Leuchtmittels: 1. Schalten Sie den Scheinwerfer ein und leuchten auf eine ca. 3,5 bis 7 Meter entfernte Wandfläche. 2. Setzen Sie die Intensität auf 100 %, öffnen die Iris und fokussieren einen scharfen Rand. 3. Bedienen Sie jetzt die X, Y und Z Schrauben, um das Lichtbild optimal zu gestalten.

  • Seite 34: Farbfilter-Wechsel

    VL3000 Gobo mit Träger Goborad Richtung Lichtaustritt Träger Obere Abdeckung Schnellverschluss Untere Abdeckung Farbfilter-Wechsel Das Auswechseln der Farben erfolgt analog zum Gobotausch. Farbfilter Feder-Verriegelung Farbrad 01.2004 Seite 34 von 40...

  • Seite 35: Spezifikation

    VL3000 Spezifikation VL3000 Spot und VL3000 Q Spot Programmierbare Funktionen Zoom-Optik: 13 Elemente, 6:1 Zoom, bei 10° - 60° Farbsystem: CYM stufenloses Farbmischsystem ein Farbrad mit sechs austauschbaren Filtern und endlosen Rotationen als zusätzlicher Effekt stufenloser CTO-Farbtemperatur-Korrekturfilter Lichtkegelgröße: Eine mechanische Iris erlaubt schnelle Größenwechsel wie auch einen sehr ruhigen Wechsel von weiten zum engen Lichtkreisen.
  • Seite 36 VL3000 Optik Lichtquelle: Osram HMI 1200 W/S Metall-Halogendampflampe, 6000 K, 85 CRI Lichtstrom: 24.000 Lumen Reflektor: Präzisions-Glasspiegel mit dichroitischer Beschichtung für Reflexionen nur im sichtbaren Lichtbereich Farbfilter: Filter für das Farbrad: 1,12 mm dick bei 51,79 mm Durchmesser Gobo: Die Gobogröße ist E-Size. Metallgobos können nicht verwendet werden.

  • Seite 37: Photometrische Daten

    VL3000 Photometrische Daten VL3000 Spot, VL3000 Q Spot – 1200 W HMI Lichtstrom des Scheinwerfers 24.000 Lumen, alle Daten sind mit einem Leuchtmittel mit 20 Betriebsstunden ermittelt worden. Zoom- Lichtstärke Halbwerts- Projektionskreis Zehntelwerts- Projektionskreis Einstellung I (cd) winkel Durchmesser winkel...

  • Seite 38: Vl3000 Wash Und Vl3000 Q Wash

    VL3000 VL3000 Wash und VL3000 Q Wash Programmierbare Funktionen Farbsystem: CYM stufenloses Farbmischsystem, ein Farbrad mit sechs austauschbaren Filtern und endlosen Rotationen als zusätzlicher Effekt, stufenloser CTO-Farbtemperatur-Korrekturfilter Lichtkegelgröße: Eine spezielle Wabenlinsenoptik erlaubt schnelle Größenwechsel wie auch einen sehr weichen Wechsel von weiten zu engen Abstrahlwinkeln.
  • Seite 39 Hängeabstand: Mindestabstand für freie Bewegung in jede Richtung 66 cm vom Zentrum aus Photometrische Daten VL3000 Wash, VL3000 Q Wash – 1200 W HMI Lichtstrom des Scheinwerfers 35.000 Lumen, alle Daten sind mit einem Leuchtmittel mit 20 Betriebsstunden ermittelt worden.

  • Seite 40: Service-Adresse

    VL3000 Service-Adresse Lightpower GmbH An der Talle 26-28 33102 Paderborn Telefon: +49. 5251. 1432-40 Fax: +49. 5251. 1432-80 E-Mail: info@lightpower.de Web: www.lightpower.de 01.2004 Seite 40 von 40...
