Weidmuller ACT20P BRIDGE Schnellstartanleitung

QUICKSTART GUIDE
Funktionen
Allgemein
Die ACT20P Bridge ist ein DIN-Schienen- montierbarer Brückenmesswandler
zum Einlesen Industrieller Dehnungsmessbrücken.
Dazu liefert der ACT20P BRIDGE eine präzise Erregerspannung für
die Messbrücke und wandelt den Eingangsmesswert in ein galvanisch getrenntes
analoges Strom-/ Spannungssignal.
Dehnmessgerätebrücken werden zum Messen verschiedener physikalischer
Größen wie Gewicht, Kraft, Spannung, Druck, Drehmoment und Durchbiegung
verwendet.
Brückenerregerversorgung
Über die Sense- Anschlüsse wird die Erregerspannung der Messbrücke direkt
gemessen. Dieses, als 'Fernmessung' bekannte Verfahren kompensiert
Leitungs- und Übergangswiderstände.
Das Verfahren wird für alle Erstinstallationen oder überall dort, wo
entsprechende Nachrüstungen möglich sind, empfohlen.
Für dieses Messverfahren werden drei verdrillte Adernpaare benötigt.
TARE (Leergewicht)-Einstellung
Normalerweise ist die installierte Dehnungsmessbrücke, unabhängig von der
eigentlichen Gewichtsmessung, vorbelastet.
Der TARE- Anschluss ermöglicht die Kompensation der Vorlast und wird über
ein externes Schaltsignal aktiviert. Alternativ befindet sich eine entsprechende
Taste auf der Vorderseite des Gerätes (unter der Frontabdeckung), die die
gleiche Funktion ausführt.
Wird diese Taste für 2 Sekunden betätigt, wird die Vorlast kompensiert
(die 'CAL HI'-LED leuchtet für eine Sekunde auf).
Dehnungsfaktor
Jede Dehnungsmessbrücke besitzt einen 'Dehnungsfaktor K', der die Ausgangs-
Spannung bei Volllast und 1 V-Erregerspannung (angegeben in mV/V)
spezifiziert.
Dieser Wert wird mit der Brückenerregerspannung multipliziert, um dadurch die
entsprechende Ausgangsspannung des Messgerätes bei Volllast zu erhalten.
Eine typische Messdose mit 10 V-Erregerspannung und 2mV/V Dehnungsfaktor
erzeugt z.B. im Volllastbetrieb einen Ausgangswert von 20mV.
Dieser 20 mV- Ausgang ist typenabhängig vom jeweiligen Messbereich.
Wurde das Dehnungsmessgerät z.B. für eine Messung von 0-1000 kg konzipiert,
zeigen die 20 mV eine Last von 1000 kg an.
Reinigung
Das Gehäuse kann mit einem feuchten Lappen abgewischt werden.
Trennen Sie vor der Reinigung das Gerät von der Versorgungsspannung.

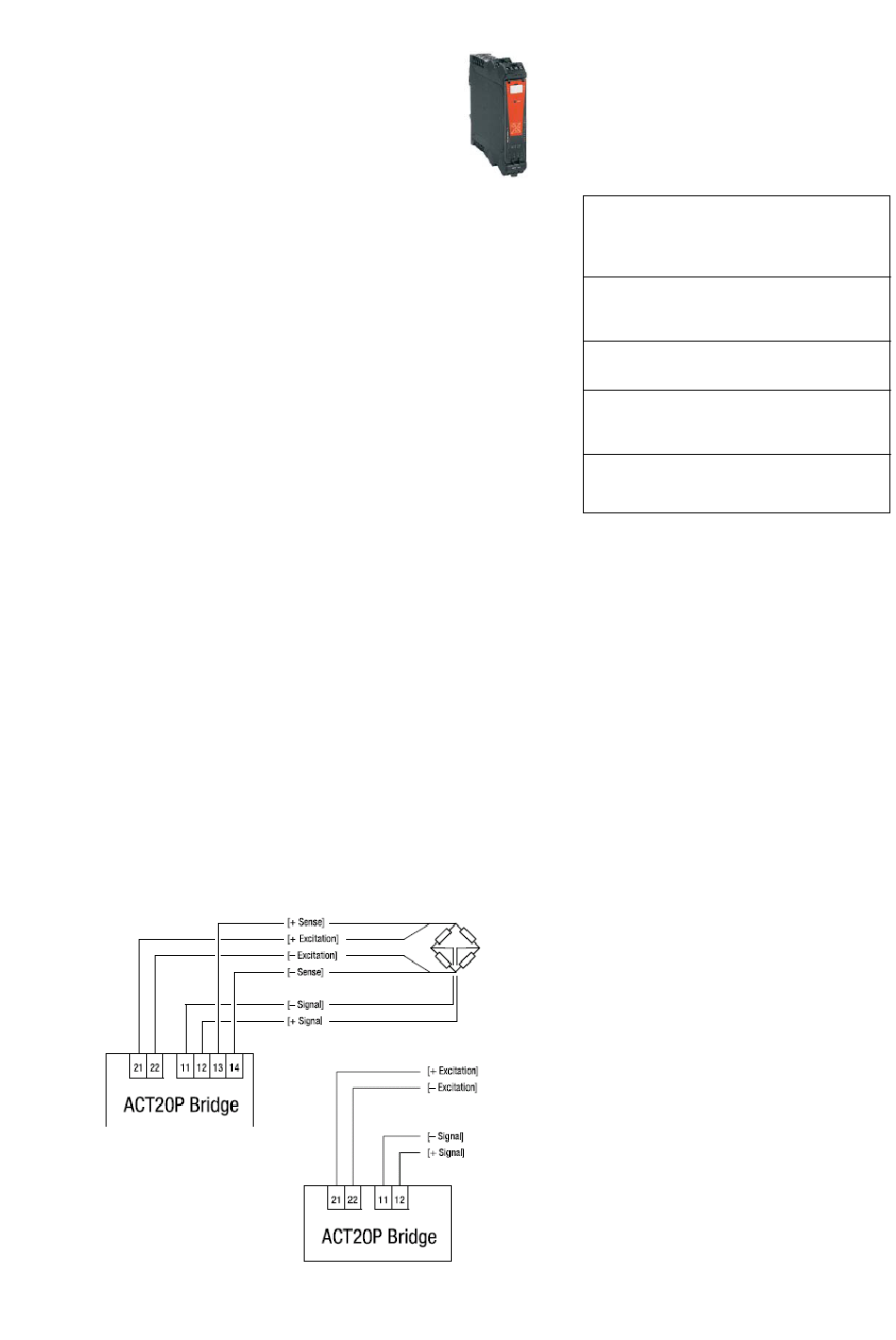

Eingangseitiges Anschlussschema für die
6- Leiter Messung
Eingangseitiges Anschlussschema für die
4- Leiter Messung
ACT20P BRIDGE
ddd20P Bridge
Anschlüsse
Klemme Signal
11 Signal −
12 Signal +
13 Sense +
14 Sense −
21 Excitation +
22 Excitation −
23 Tare +
24 Tare −
41 mA Ausgang − Ausgangsignal
42 Ausgang +
43 mA- Prüfabgriff −
44 Spannungsausgang −
44 mA-Prüfabgriff +
54 +
53 −
Konfiguration
Allgemein
Über interne Schalter wird die Erregerspannung (5 V oder
10 V) und die Eingangsbereichsbegrenzung festgelegt.
Die entsprechenden Einstellungen können
der folgenden Tabelle entnommen werden.
Nach der Konfiguration der DIP- Schalter
werden die Ein- und Ausgangsspannungsbereiche,
entsprechend der Anwendung, eingestellt.
Frontseitige DIP- Schaltereinstellungen :
Schalter Ein
1 10V Erregung
2 mA Ausgang
3 10mV Span
4 20mV Span
5 30mV Span
6 50mV Span
7 4-Leiter Messung
8
Installation
Vorsicht: Die Geräte müssen von Fachpersonal, in
Übereinstimmung mit den nationalen Vorschriften,
installiert werden. Dabei sind die Informationen aus dem
Manual zu beachten.
Die Installation ist nur in einer Umgebung zulässig, in der
Staub, Feuchtigkeit und korrosive Gase nicht auftreten
können.
Die seitlichen Lüftungsschlitze dürfen nicht abgedeckt
werden.
Anschlüsse
Alle Signalleitungen müssen für den effektiven Schutz
gegen elektromagnetische Störungen abgeschirmt
verlegt, oder über leitende Kabelpritschen bzw.
Kabelkanäle geführt werden.
Die Abisolierlänge der Anschlussleitungen beträgt 7 mm.
Für fein- und mehrdrähtige Leiter wird der Einsatz von
Aderendhülsen empfohlen (nicht verlöten).
Spannungsversorgung
Versorgungsspannungsbereich:
Spannung Nennspannung Nennleistung
10 – 60 Vdc 24 V DC 3 W (bei 24 V DC)
Umgebungsbedingungen
Rel. Feuchte: 10...90% (keine Kondensation)
Umgebungstemperatur: -40° ...70° C
Eingangssignal
Brückenerregerspannung
externer Tara- Schalter
Spannungsversorgung
Aus
5-V-Erregung
Spannungsausgang
reserviert für
andere Bereiche
6-Leiter Messung
