Kabel
Netzkabel für
1
Rückwandplatine 1
SAS-Signalkabel für
2
Rückwandplatine 1
Netzkabel für
3
Rückwandplatine 2
SAS-Signalkabel für
4
Rückwandplatine 2
Servermodell: sechzehn 2,5-Zoll-SAS/SATA-Laufwerke, ein 16i RAID-/HBA-Adapter
Anmerkung: Die folgenden Abbildungen basieren auf dem Szenario, dass der RAID-/HBA-Adapter in PCIe-
Steckplatz 4 auf der Systemplatine installiert ist. Falls in PCIe-Steckplatz 4 bereits ein serielles
Anschlussmodul installiert ist, wird der RAID-/HBA-Adapter in PCIe-Steckplatz 1 auf Adapterkarte 1
installiert. In beiden Szenarien sind die Kabelanschlüsse identisch.

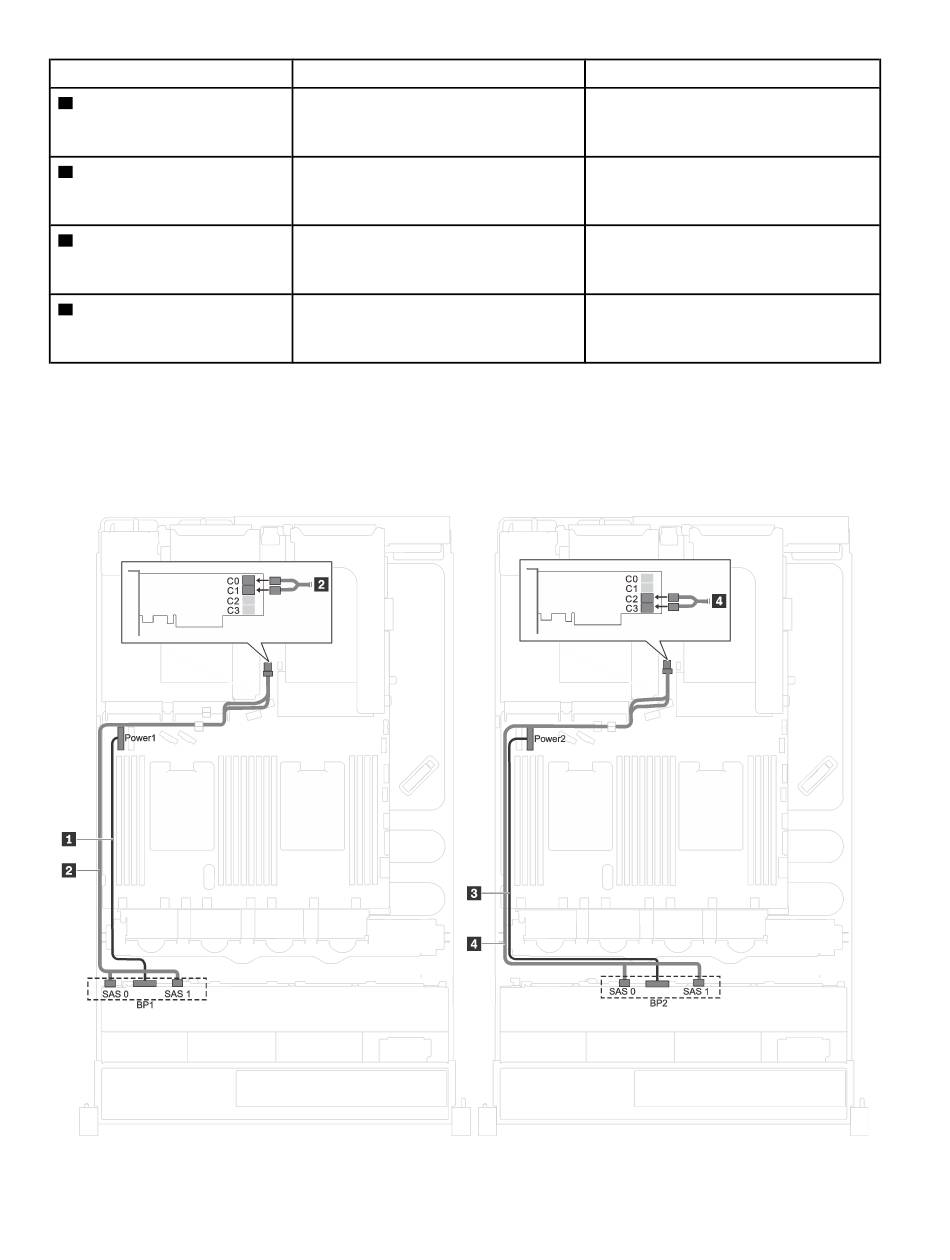

Abbildung 21. Kabelführung für Servermodelle mit sechzehn 2,5-Zoll-SAS/SATA-Laufwerken und einem 16i RAID-/HBA-
Adapter
42
ThinkSystem SR590 Konfigurationsanleitung
Von
Netzteilanschluss auf
Rückwandplatine 1
SAS-Anschlüsse 0 und 1 auf
Rückwandplatine 1
Netzteilanschluss auf
Rückwandplatine 2
SAS-Anschlüsse 0 und 1 auf
Rückwandplatine 2
Bis
Stromversorgungsanschluss der
Rückwandplatine 1 auf der
Systemplatine
C0- und C1-Anschlüsse auf dem 8i
RAID-/HBA-Adapter, der im PCIe-
Steckplatz 4 installiert ist
Stromversorgungsanschluss der
Rückwandplatine 2 auf der
Systemplatine
C0- und C1-Anschlüsse auf dem 8i
RAID-/HBA-Adapter, der im PCIe-
Steckplatz 1 installiert ist
