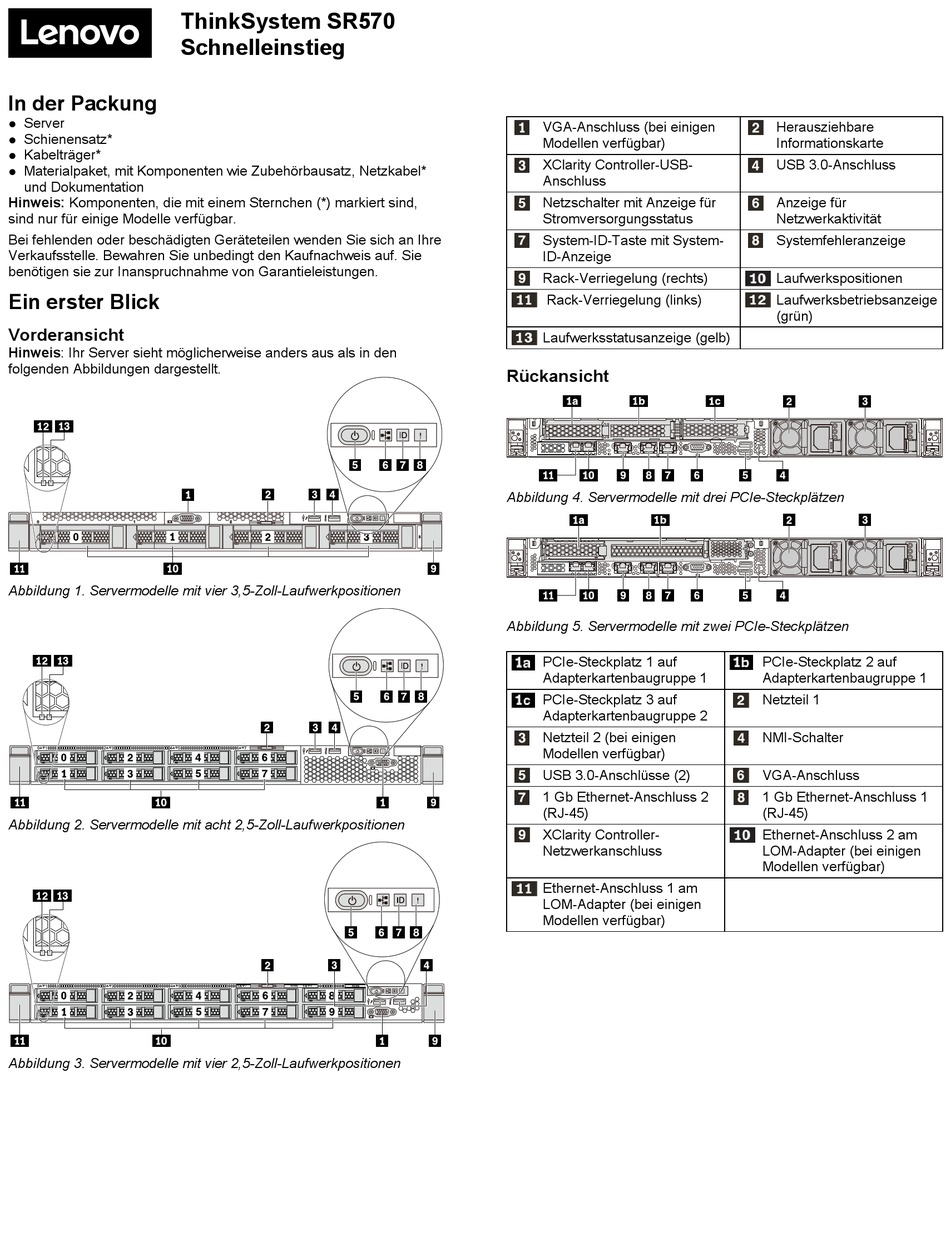

Lenovo ThinkSystem SR570 Schnelleinstieg

ThinkSystem SR570
Schnelleinstieg
In der Packung
Server

Schienensatz*

Kabelträger*

Materialpaket, mit Komponenten wie Zubehörbausatz, Netzkabel*

und Dokumentation
Hinweis: Komponenten, die mit einem Sternchen (*) markiert sind,
sind nur für einige Modelle verfügbar.
Bei fehlenden oder beschädigten Geräteteilen wenden Sie sich an Ihre
Verkaufsstelle. Bewahren Sie unbedingt den Kaufnachweis auf. Sie
benötigen sie zur Inanspruchnahme von Garantieleistungen.
Ein erster Blick
Vorderansicht
Hinweis: Ihr Server sieht möglicherweise anders aus als in den
folgenden Abbildungen dargestellt.
Abbildung 1. Servermodelle mit vier 3,5-Zoll-Laufwerkpositionen
Abbildung 2. Servermodelle mit acht 2,5-Zoll-Laufwerkpositionen
Abbildung 3. Servermodelle mit vier 2,5-Zoll-Laufwerkpositionen
VGA-Anschluss (bei einigen
Modellen verfügbar)
XClarity Controller-USB-
Anschluss
Netzschalter mit Anzeige für
Stromversorgungsstatus
System-ID-Taste mit System-
ID-Anzeige
Rack-Verriegelung (rechts)
Rack-Verriegelung (links)
Laufwerksstatusanzeige (gelb)
Rückansicht
Abbildung 4. Servermodelle mit drei PCIe-Steckplätzen
Abbildung 5. Servermodelle mit zwei PCIe-Steckplätzen
PCIe-Steckplatz 1 auf
Adapterkartenbaugruppe 1
PCIe-Steckplatz 3 auf
Adapterkartenbaugruppe 2
Netzteil 2 (bei einigen
Modellen verfügbar)
USB 3.0-Anschlüsse (2)
1 Gb Ethernet-Anschluss 2
(RJ-45)
XClarity Controller-
Netzwerkanschluss
Ethernet-Anschluss 1 am
LOM-Adapter (bei einigen
Modellen verfügbar)
Herausziehbare
Informationskarte
USB 3.0-Anschluss
Anzeige für
Netzwerkaktivität
Systemfehleranzeige
Laufwerkspositionen
Laufwerksbetriebsanzeige
(grün)
PCIe-Steckplatz 2 auf
Adapterkartenbaugruppe 1
Netzteil 1
NMI-Schalter
VGA-Anschluss
1 Gb Ethernet-Anschluss 1
(RJ-45)
Ethernet-Anschluss 2 am
LOM-Adapter (bei einigen
Modellen verfügbar)
