Technische Daten Ventil
Keramikventil nach EN-200
Empfohlener Druck 1 - 5 bar
Durchflussmenge bei 3 bar 23,9 l/min
Maximale Temperatur 90°
Berstdruck >50 bar
Lebensdauer 200.000 Zyklen (EN-200)
Bedienung:
Um die Wassermenge zu regulieren drehen Sie an den beiden Griffen: Nach hinten für mehr Wasser bzw. um das
Ventil zu öffnen und nach vorne für weniger Wasser bzw. um das Ventil zu schließen.
Um die Wassertemperatur zu erhöhen linken Griff drehen, für kaltes Wasser rechten Griff drehen.
Mit dem Umsteller steuern Sie die beiden Ausgänge an.
www.welfenstein.de

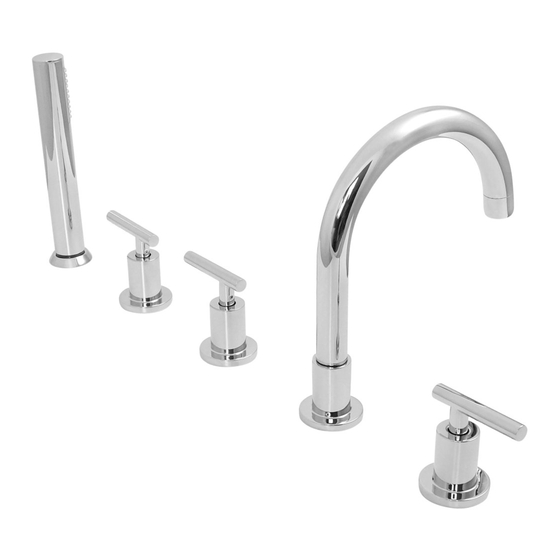

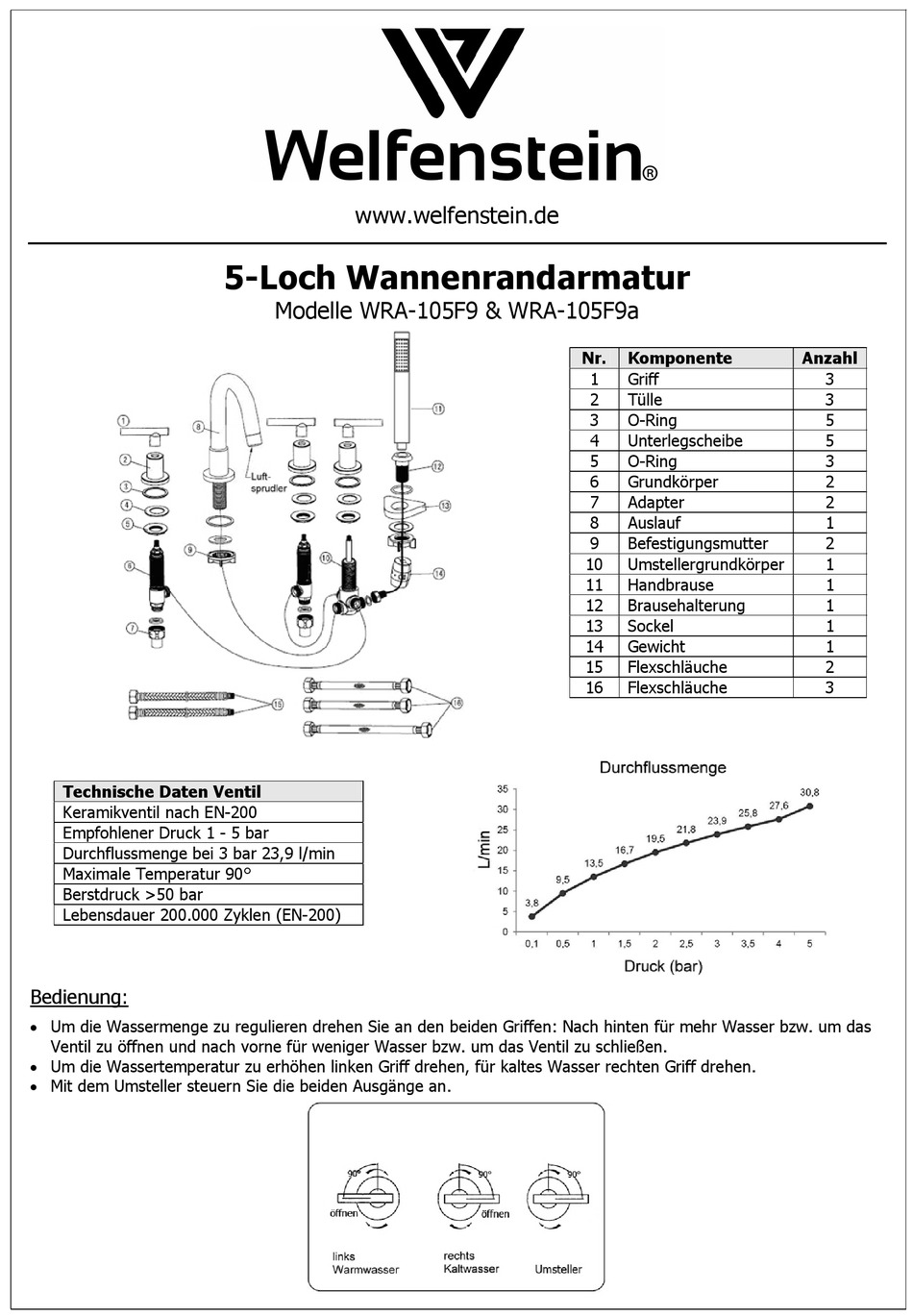

5-Loch Wannenrandarmatur
Modelle WRA-105F9 & WRA-105F9a
Nr.
Komponente
1
Griff
2
Tülle
3
O-Ring
4
Unterlegscheibe
5
O-Ring
6
Grundkörper
7
Adapter
8
Auslauf
9
Befestigungsmutter
10
Umstellergrundkörper
11
Handbrause
12
Brausehalterung
13
Sockel
14
Gewicht
15
Flexschläuche
16
Flexschläuche
Anzahl
3
3
5
5
3
2
2
1
2
1
1
1
1
1
2
3
