Technische Daten Kartusche
Keramikkartusche nach EN-817
Empfohlener Druck 1 - 5 bar
Geräuschpegel 24,5 +/- 2 dB
Maximale Temperatur 90°
Berstdruck >50 bar
Lebensdauer 70.000 Zyklen (EN-817)
Bedienung:
Um die Wassermenge zu regulieren ziehen oder drücken Sie den Mischhebel nach rechts bzw. links, siehe unten-
stehende Abbildung.
Um die Wassertemperatur zu erhöhen Hebel nach vorne drehen; für kälteres Wasser nach hinten drehen.
www.welfenstein.de

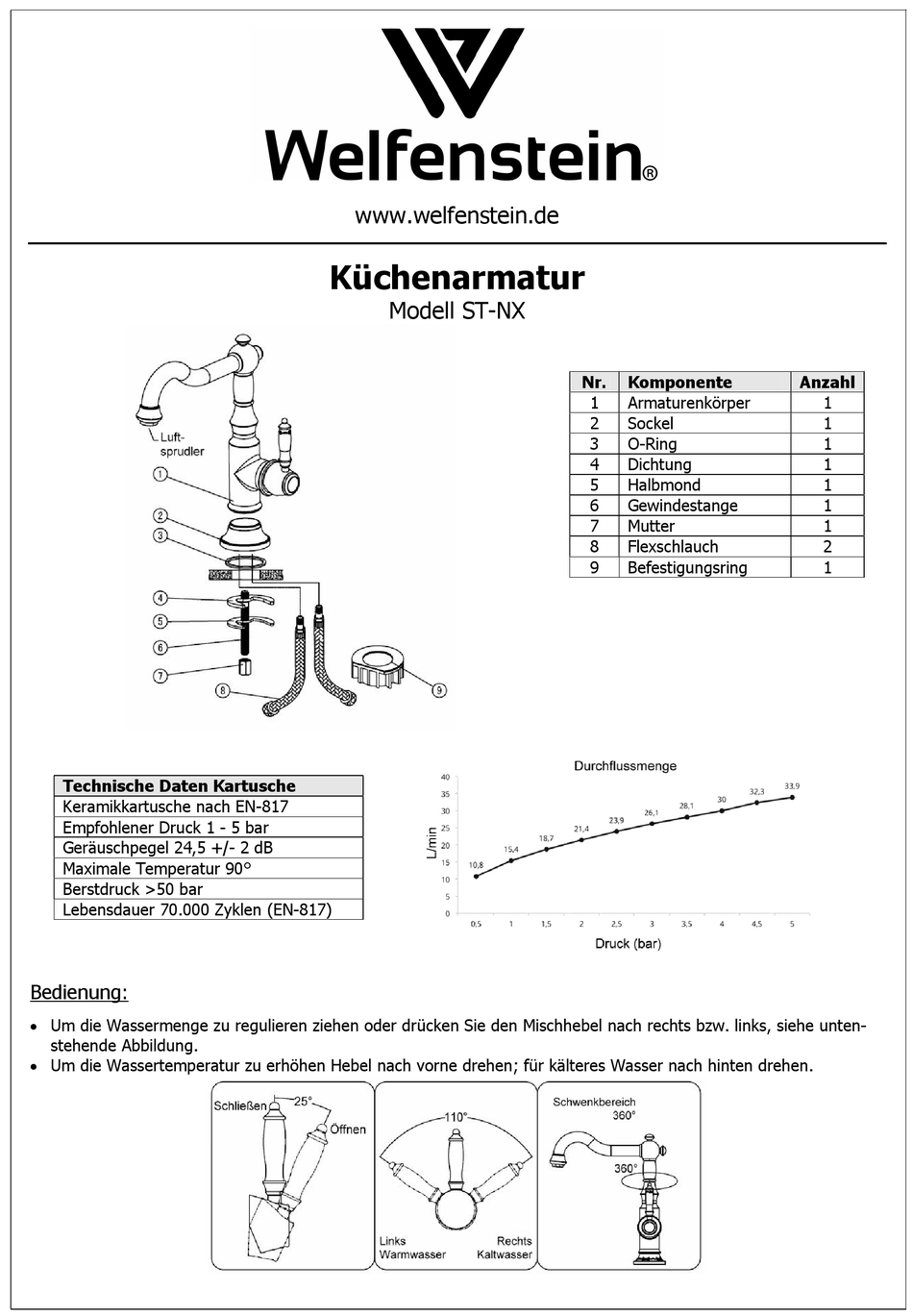

Küchenarmatur
Modell ST-NX
Nr.
Komponente
1
Armaturenkörper
2
Sockel
3
O-Ring
4
Dichtung
5
Halbmond
6
Gewindestange
7
Mutter
8
Flexschlauch
9
Befestigungsring
Anzahl
1
1
1
1
1
1
1
2
1
