Installieren Sie Sender und Empfänger auf einem stabilen,
erschütterungsfreien Untergrund.
6.2 Position von Sender und Empfänger
Die empfohlene Installationshöhe für Sender und Empfänger liegt zwischen
0,70 m – 1 m. Beide Komponenten können horizontal (+/-90°) und vertikal (+/-15°)
verstellt werden. Dies erlaubt eine flexible Installation unter Berücksichtigung

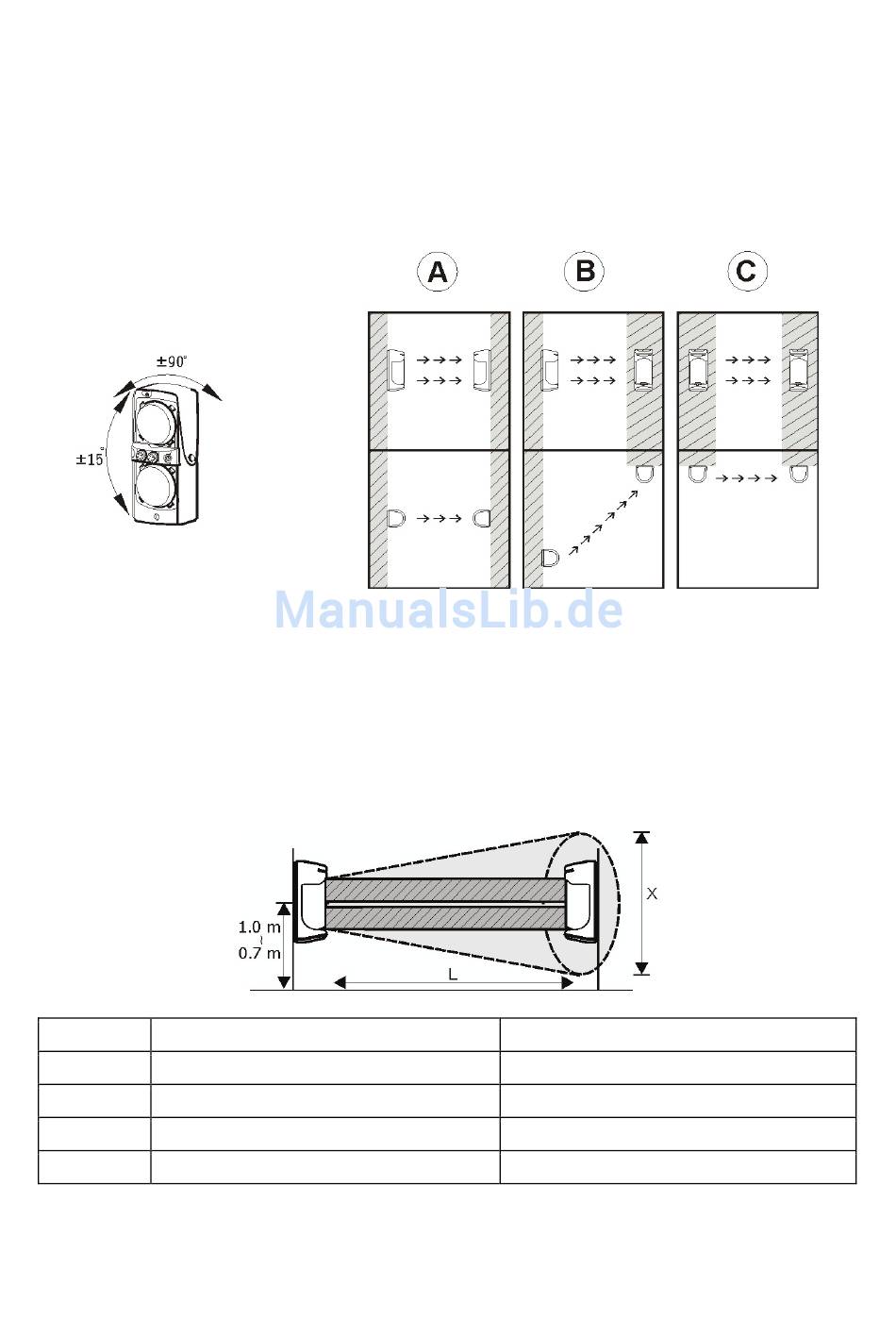

verschiedenster Ortsbedingungen (siehe die Beispiele A, B und C).
6.3

Detektionsreichweite und Strahlungsbereich

Beachten Sie bei der Installation der Lichtschranken die Detektionsreichweite (L)
und den Strahlungsbereich (X) des Senders.
Insbesondere bei der Installation von mehreren Lichtschranken müssen Sie zur
Vermeidung von Doppelbelichtungen des Empfängers den Strahlungsbereich
berücksichtigen. Weiterhin wird bei der Installation zusätzlicher Lichtschranken
empfohlen, Sender und Empfänger in entgegengesetzter Richtung anzubringen.
Modell Detektionsreichweite L (Außen)
LS2030 30 m
LS2060 60 m
LS2080 80 m
LS2120 120 m
Strahlungsbereich X
0,9 m
1,8 m
2,4 m
3,6 m
