Bezeichnung Der Anschlussklemmen - Profile LS2030 Installationsanleitung

Ausrichtung
4. Horizontale Ausrichtung
5. Linsen
6. Laserstrahl zur Ausrichtung
7. Schalter für Laserstrahl
5.2

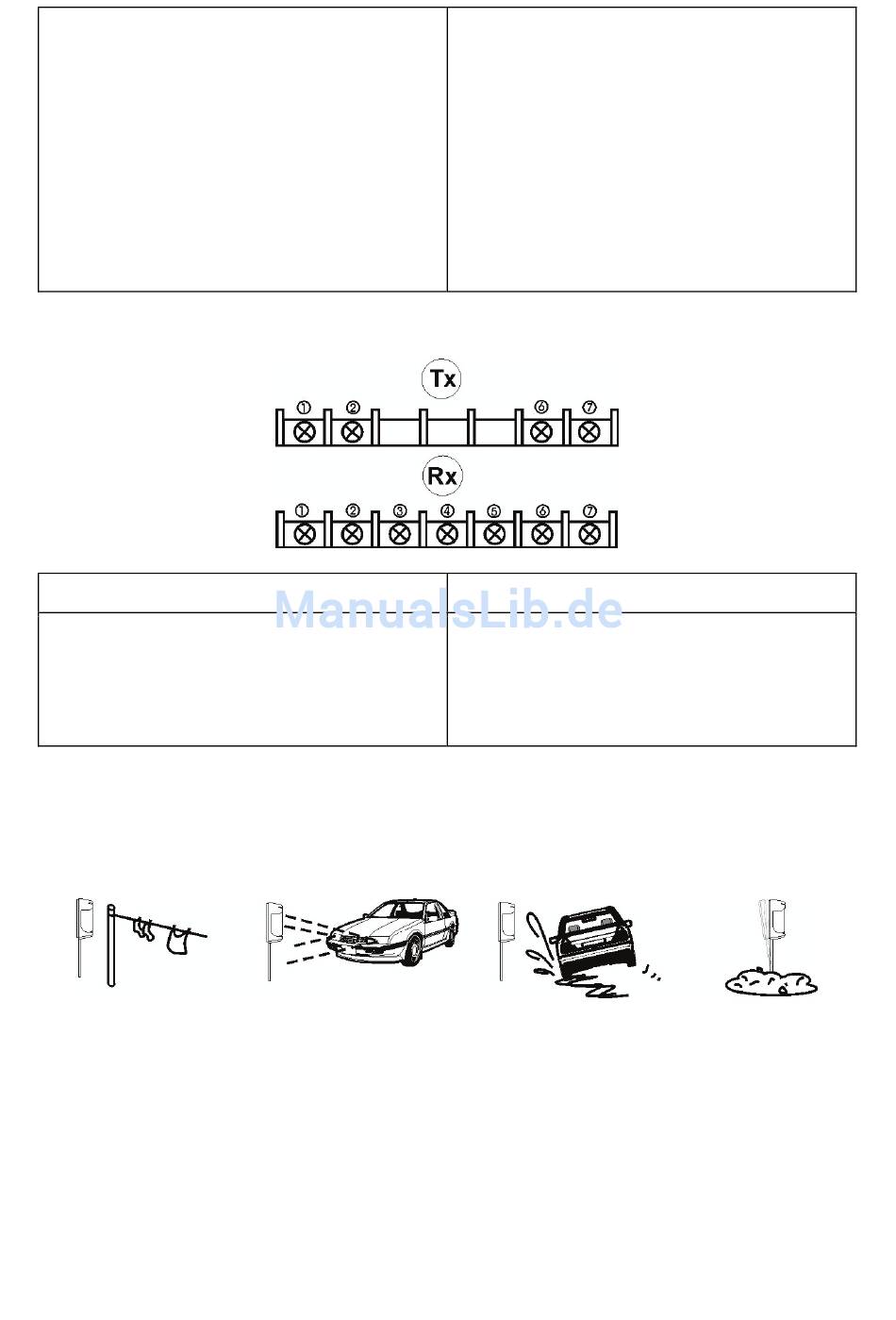

Bezeichnung der Anschlussklemmen

Sender (Tx)
1/2 Spannungsversorgung 10-30 V DC
3/4 NC Sabotageausgang (Tamper)
6. Montage
6.1 Wichtige Hinweise
•
Entfernen Sie alle Hindernisse (Sträucher, Wäscheleinen und sonstige
Gegenstände) zwischen Sender und Empfänger.
•
Vermeiden Sie direkte Licht- bzw. Sonneneinstrahlung auf Sender und
Empfänger.
•
Vermeiden Sie den Strahlenverlauf an reflektierenden Flächen und
Objekten.
•
Reduzieren Sie die empfohlene Reichweite bei hoher
Nebelwarscheinlichkeit oder ähnlichen ungünstigen Wettereinflüssen.
•
Vermeiden Sie Installationsorte, an denen Schmutz- und Spritzwasser
direkt auf Sender und Empfänger treffen kann.
4
4. Potentiometer zur Einstellung
der Durchschreitungszeit
5. Sabotagekontakt
6. Kontakte zur Messung des
Spannungspegels
7. Schraube für vertikale
Ausrichtung
8. Horizontale Ausrichtung
9. Linsen
10. Laserstrahl zur Ausrichtung
11. Schalter für Laserstrahl
Empfänger (Rx)
1/2 Spannungsversorgung 10-30 V DC
3 COM Alarmkontakt
4 NC Alarmkontakt
5 NO Alarmkontakt
6/7 NC Sabotageausgang (Tamper)
