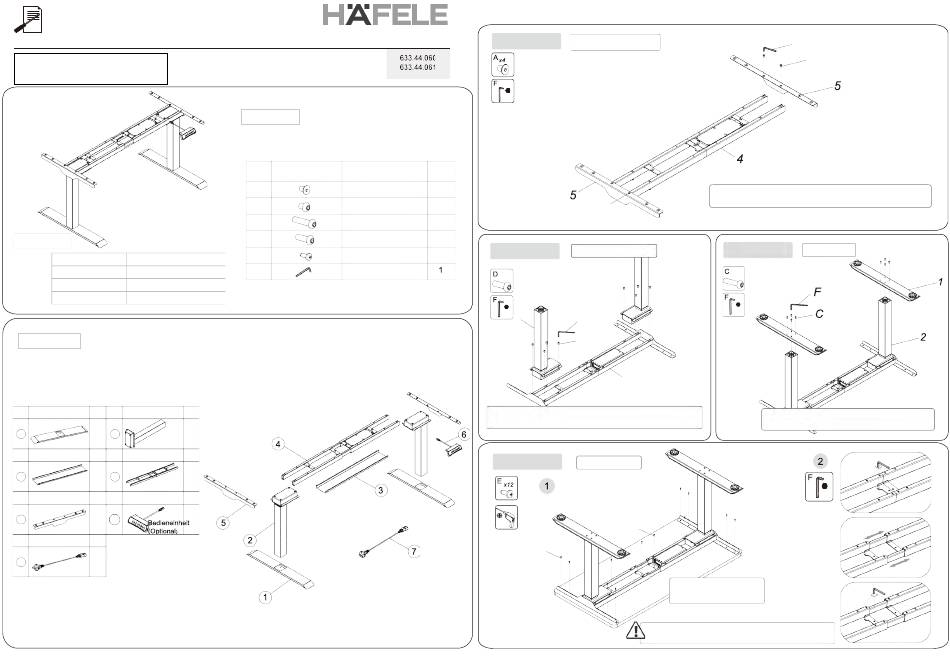

Hafele Econo Montageanleitung

E Tischgestell Econo
Montageanleitung
Technische Daten
3
Verstellstufen
125KG
Max. Belastung
580-1230mm
Höhenverstellung
1100-1900mm
Verstellbare Breite
Teileliste
Menge
Nr. Teil Menge Nr. Teil
1 2 2 2
Fußausleger
Hubsäule
3 1 4 1
Kabelkanal Verstellbare Traverse
1
5 6
2
Tischplattenauflage
No.
7 1
Primäres Netzkabel
Zubehörliste
Achtung! Die untenstehenden Zeichnungen dienen nur zur Orientierung
und können geringfügig von dem erhaltenen Produkt und der
Ausstattung abweichen. Bei Fragen wenden Sie sich bitte an Ihren
Fachberater.
No. Bild Spec
M6
A
B
M6
C
M6
D
M6
E
St4.2
Inbus Schlüssel 4x4mm
F
Schritt 1 Montage der Tischplatten
Halterungen
4x4
Menge
4
A
4
8
12
Schritt 2
Montage der Hubsäulen
16
4x4
2 F
D
Montieren Sie die Hubsäulen (2) am Ende der Traverse. Befestigen
Sie diese mit den Inbusschrauben (D)
Schritt 4
Tischplattenmontage
E
F
Befestigen Sie die seitlichen Tischauflage-Halterungen (5) an den
Enden der Traverse (4) mit den Inbusschrauben (A)
Schritt 3
4x4
4
Montieren Sie die Fußausleger (1) auf der Hubsäule
(2) mit den Inbusschrauben (C).
E
Die verstellbare Traverse kann
auf die Tischplattengröße
eingestellt werden.
Achtung: Wenn die Traverse über 1720mm benötigt wird,
muss der Kabelkanal in der Mitte montiert werden.
A
Montage der
Fußausleger
Schrauben lösen
4x4
Verstellen
Schrauben festziehen
