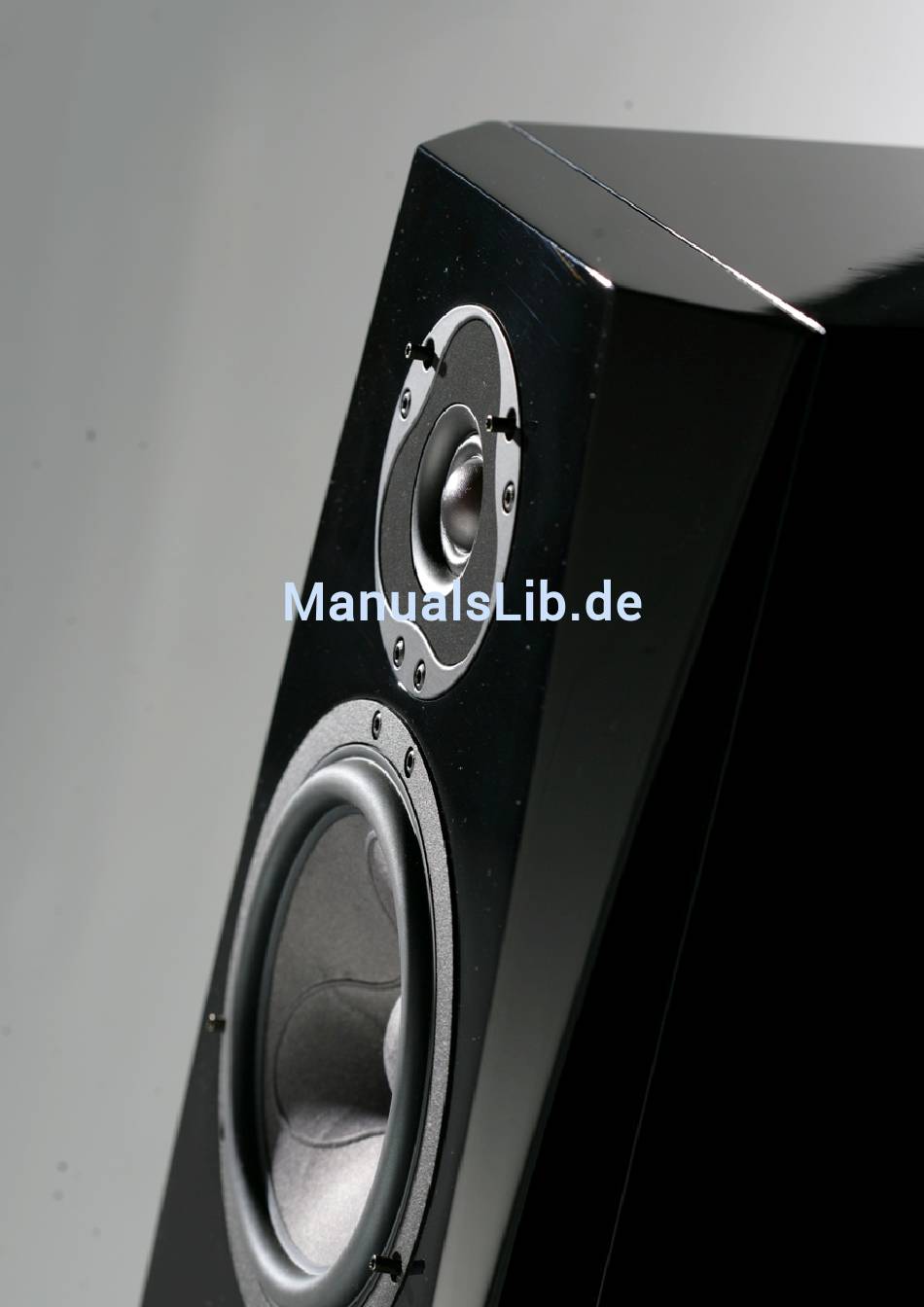

- Seite 1 Anleitung Credo reference...
-
Seite 2: Inhaltsverzeichnis
Montage / Aufstellung Positionierung der Lautsprecher Anschluss der Lautsprecher (passiv) Einspielen / Klangoptimierung Pflege / Wartung Garantie und Service Entsorgung Technisches Profil Teil II Credo reference teilaktiv Sicherheitshinweise DSP gesteuerte Teilaktivierung Installation der Credo reference active Grundeinstellungen des DSP active 200... - Seite 3 Herzlichen Glückwunsch zum Kauf Ihrer neuen Credo Referenzlautsprecher von Phonar. Vielen Dank, dass Sie sich für die Credo, das Flaggschiff von Phonar, entschieden haben. Bei diesem Lautsprecher haben wir all unser Wissen und viele innovative Ideen umgesetzt. Bei der Materialauswahl war nur das Beste für die Credo gut genug.
-
Seite 4: Credo Reference Allgemein
Teil I – Credo reference allgemein Sicherheitshinweise Lesen Sie die gesamte Anleitung, bevor Sie die Lautsprecher in Betrieb nehmen. Sie erhalten nicht nur sicherheitstechnische Hinweise, sondern auch Tipps, welche die Klangeigenschaften Ihrer neuen Lautsprecher optimieren. Verwahren Sie diese Anleitung sorgfältig. Nehmen Sie alle Sicherheitshinweise in der Bedienungsanleitung ernst. -
Seite 5: Montage / Aufstellung
Bohrungen im Sockel (wie in Abbildung). b) Spikes Montage Stellen Sie bei harten Böden (Beton, Fliesen, Stein) die Credo reference zur mechanischen Entkoppelung des Gehäuses auf Spikes, deren Spitzen einen festen Kontakt zum Boden (ggf. durch den Teppich) haben sollten. Drehen Sie bitte die Spikes in die äußeren vier Gewinde der nun montierten Bodenplatte, so dass die... - Seite 6 Dieser stellt die Aufnahme für die Credo Primus dar. In der Unterseite des Monitor Lautsprechers befinden sich ebenfalls runde Ausfräsungen mit einem Durchmesser von 22mm. Stellen Sie die Credo Primus so auf die Credo Optimus, dass die Gummidämpfer beidseitig in den Ausfräsungen verschwinden.
-
Seite 7: Positionierung Der Lautsprecher
Aspekten oft nicht der beste. Besteht ein Gestaltungsspielraum in der Platzierung der Lautsprecher, geben wir folgende Empfehlungen zur Verbesserung der Raumakustik und zur Aufstellung der Phonar Lautsprecher: Raumakustik Die Akustik Ihres Wohnraums hat einen großen Einfluss auf das Klangergebnis Ihrer Musikanlage. - Seite 8 Ferner ist bei allen Lautsprechern darauf zu achten, dass im optimalen Fall der Hochtöner eines Lautsprechers in Ohrhöhe ist (s. Abb.2) bzw. die Schallwellen direkt auf die Ohren strahlen. Die beste Hörposition bei dem Standlautsprecher Credo wäre somit im Sessel sitzend.
-
Seite 9: Anschluss Der Lautsprecher (Passiv)
Hörpräferenzen ab. Bitte beachten Sie: Eine Bi-Wiring Ansteuerung ist aufgrund der Weichenschaltung der passiven Credo reference nicht vorgesehen. Erst die gesteckten Kabelbrücken aktivieren den korrekten Filteraufbau beider Einheiten (Credo Primus und Optimus). Achtung: Vor der ersten Inbetriebnahme der Lautsprecher überprüfen Sie bitte noch einmal sorgfältig alle Verbindungen am Lautsprecher und an den... -
Seite 10: Einspielen / Klangoptimierung
5. Einspielen / Klangoptimierung Ihre Lautsprecher benötigen eine Einspielzeit von ca. 60 Stunden. Erst danach erhalten Sie ein fertiges Klangergebnis. Die Feineinstellungen sowie endgültigen Platzierungen sollten erst nach dieser Einspielzeit von Ihnen vorgenommen werden. Für ein optimales Einspielen können Sie alle Frequenzen gleichmäßig mit einem sog. Rosa Rauschen ansteuern. -
Seite 11: Garantie Und Service
7. Garantie und Service Phonar gewährt eine Garantiezeit von 60 Monaten auf Lautsprecher. Sie beginnt ab dem Kaufdatum. Bei Mängeln oder Fehlfunktionen wenden Sie sich bitte an Ihren Phonar Händler. Für eine reibungslose Abwicklung der Reparatur heben Sie bitte unbedingt den Kaufbeleg auf. Ohne diesen Nachweis werden Reparaturen grundsätzlich kostenpflichtig ausgeführt. -
Seite 12: Technisches Profil
9. Technisches Profil Primus reference Credo (Monitor) (Primus + Optimus) 3 Wege Bassreflex Konzept 2 Wege Bassreflex mit physikalisch getrennter Woofer Einheit Belastbarkeit 120 / 160 Watt 200 / 260 Watt Trennfrequenz 2.500 Hz 2.500/ 120 Hz Wirkungsgrad 85 dB 85 dB Nom. -
Seite 13: Teil Ii Credo Reference Teilaktiv
Teil II – Credo reference teilaktiv 10. Sicherheitshinweise Dieses Produkt ist konstruiert und produziert nach strikten Qualitäts- und Sicherheitsstandards. Sie sollten sich folgenden Installations- und Bedienungshinweisen bewusst sein: a. Nehmen Sie die Sicherheitshinweise ernst Lesen Sie die gesamte Anleitung, bevor Sie das Gerät mit Spannung (230 V) versorgen. - Seite 14 Polung zu verändern. Benutzen Sie keine Verlängerungskabel. Achten Sie bei der Verlegung des Stromkabels darauf, dass es nicht verdreht, oder geknickt wird. j. Längere unbenutzte Zeitphasen Wenn das Gerät für eine längere Zeit (mehrere Wochen) unbenutzt bleibt, sollten Sie das Stromkabel vom Netz nehmen. k.
-
Seite 15: Dsp Gesteuerte Teilaktivierung
Tieftonbereiches an den Abhörraum und die spezifischen Eigenschaften der Abhörsituation. Hierzu wurde eine spezielle Phonar Verstärkereinheit entwickelt. Es handelt sich bei der Phonar „DSP Active 200“ Einheit um eine Stereo-Endstufe und eine Digital-Filtereinheit in einem Gerät. Das DSP – Filter arbeitet mit einem AD Sigma Delta Prozessor der neuesten Generation. -
Seite 16: Installation Der Credo Reference Active
Vorverstärkerausgang. Installation Schritt für Schritt 1. Stellen Sie die Lautsprecher, wie im Kapitel 3 (Seite 7) beschrieben, auf. 2. Verschließen Sie die Bassreflexöffnungen der Credo „Primus“ (Hauptlautsprecher) mit dem beiliegenden Schaumstoffteil. 3. Verwenden Sie keine Verbindungsbrücken zwischen der Woofereinheit „Optimus“... - Seite 17 Lautsprecherausgänge (Speaker Output) des Verstärkers bzw. der Endstufe an. b) Schließen Sie die Credo Woofereinheit „Optimus“ mit Lautsprecherkabel an die Lautsprecherausgänge (Speaker Output) des „DSP active 200“ an. c) Verbinden Sie den Vorverstärkerausgang des Vollverstärkers oder der Vor- Endstufenkombi mit dem Eingang des Phonar DSP Verstärkers mit einem Stereo...
- Seite 18 6. Erhöhen Sie nun den Pegel der Musik auf die Lautstärke, mit der Sie normal Music hören. Noch sollten Sie im Tieftonbereich deutlich zu wenig Pegel haben. Nun erhöhen Sie durch Drehen am rückseitigen Pegelsteller (Level) des Phonar DSP Verstärkers den Pegel der Tieftoneinheit. Überprüfen Sie die Einstellung durch wiederholtes Abhören (mit verschiedenen Aufnahmen) auf Ihrem Hörplatz...
-
Seite 19: Grundeinstellungen Des Dsp Active 200
Frequenzen. Eine dieser Grundeinstellungen ist für 95% aller Raumgegebenheiten praktikabel. Das Filtersetup (Preset 1) ist eine lineare Schalldrucksummierung der Credo „Primus mit der „Optimus“, anzuwenden bei weitestgehend neutralen Räumen. - Gemessene Schalldrucksumme (sw) von „Primus“(rt) und „Optimus“(bl) mit DSP... - Seite 20 Preset 4 = Kurve rot – breitbandige Absenkung zwischen 70 Hz und 120 Hz ; - 6dB - Einstellen der Presets An der Rückseite des Phonar DSP Verstärkers können mit einem kleinen Schraubendreher die Hebel eines DIP Schalter Arrays gedrückt werden.
