2.1.2 Anschlüsse
Stromversorgung
Die Stromversorgung des i-Drive erfolgt über einen Standard 3.5" Stromver-
sorgungsanschluß. Verbinden sie dazu einen freien Stromversorgungsanschluß des
Rechnernetzteils mit des Stromversorgung des i-Drive.
2
1
SCSI Connector (JP2)

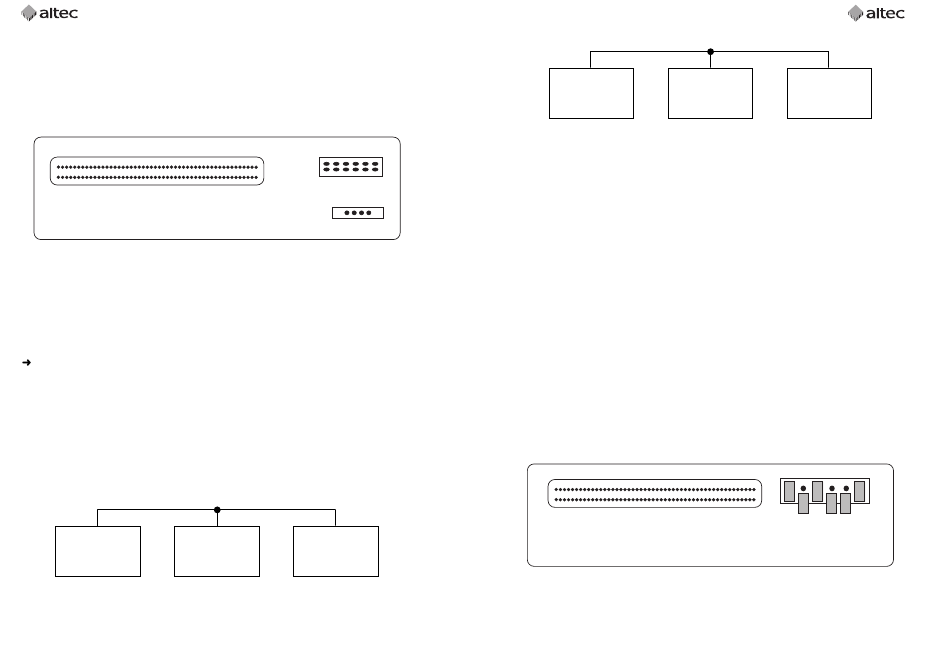

Abb 1: i-Drive (3.5" interner Betrieb), Rückseite mit Stromversorgungsanschluß; SCSI Connector (JP2) und
Jumper S1
SCSI-Anschluß
Das i-Drive wird über einen 50-poligen zweireihigen Pfostenstecker mit 2.54 mm
Raster (Standard SCSI) an den SCSI Bus angeschlossen.
Um bei bestimmten Flachbandkabeln eine Verpolung zu vermeiden, muß die
rote Markierung bzw. das Pfeilsymbol des Flachbandkabels auf PIN 1 des SCSI
Connectors gesteckt werden! Hierbei ist zu beachten, daß die SCSI-Geräte, die
sich am Ende des SCSI Bus befinden, terminiert werden müssen. Alle anderen
Geräte dürfen nicht terminiert sein!
Beispiele:
Harddisk Controller
terminiert nicht terminiert
Handbuch i-Drive Version 2.0
Jumper S1
50
49
123456
Stromversorgung
i-Drive
terminiert
6
Controller
terminiert nicht terminiert
Die Terminierung läßt sich am i-Drive mit dem Jumper S1, Position 6 einstellen (vgl.
dazu Punkt 2.1.3)
Des weiteren muß eines der SCSI Geräte die Stromversorgung für die Terminierung, die
sogenannte Terminator Power, liefern. Diese liefert normalerweise der SCSI Controller.
Falls dies nicht der Fall ist, kann mit dem Jumper S1, Position 5 am i-Drive die
Termination Power Versorgung aktiviert werden (vgl. dazu Punkt 2.1.4).

2.1.3 Terminierung

Jumper S1, Position 6 bestimmt, ob die Terminierung des i-Drive aktiv ist.
Terminierung ein
Terminierung aus
1 = Jumper gesteckt 0 = kein Jumper gesteckt
SCSI Connector (JP2)
Abb 2: i-Drive (3.5" interner Betrieb), Rückseite mit Jumper S1
i-Drive Harddisk
terminiert
S1
Position 6
1*
0
* = Werkseinstellung
Jumper S1
123456
7
Handbuch i-Drive Version 2.0
