Verwandte Anleitungen für Terris CCS 282
Inhaltszusammenfassung für Terris CCS 282

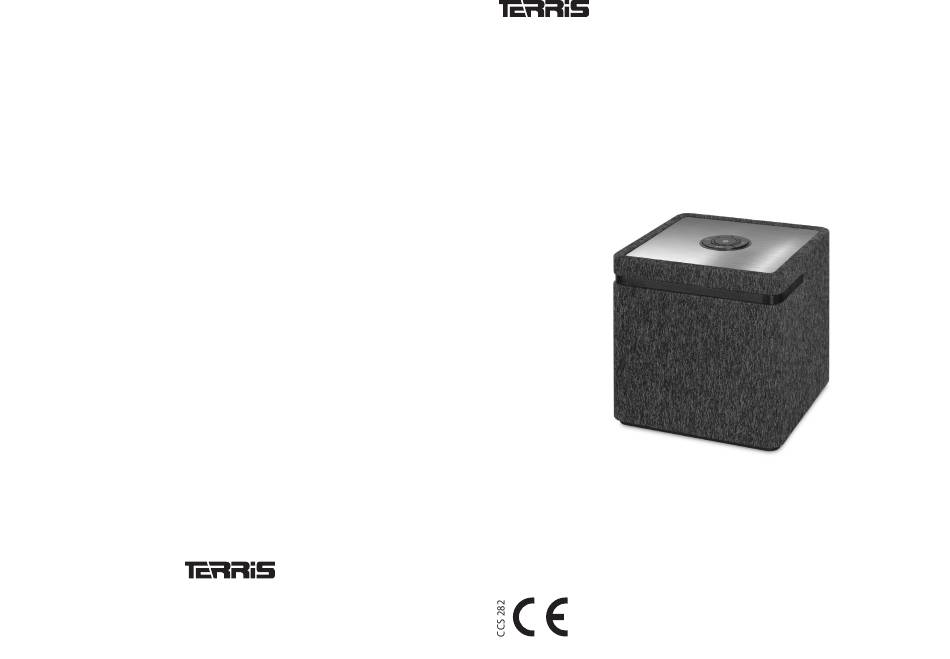

- Seite 1 WLAN Lautsprecher Globaltronics GmbH & Co. KG Domstrasse 19 20095 Hamburg Bedienungsanleitung Germany...
-
Seite 2: Datenübersicht
Dieses Symbol kennzeichnet das Produkt als Gerät der Schutzklasse II. Geräte mit dieser Schutzklasse verfügen über eine verstärkte oder eine doppelte Isolierung. Datenübersicht Artikel WLAN Lautsprecher Modell CCS 282 Manual ID 05/18_CCS 282_V.1 Hersteller Globaltronics GmbH & Co. KG Domstrasse 19 20095 Hamburg... -
Seite 3: Typenschild
Energiesparen: Ganz automatisch! HINWEIS: Neue Ausschaltautomatik! Aufgrund gesetzlicher Vorgaben zum Einsparen von Energie verfügt dieses Gerät über eine Ausschaltautomatik. Das Gerät wird automatisch in den Standby-Betrieb geschaltet, wenn es 15 Minuten kein Audiosignal empfan- gen hat und nicht bedient wurde. Typenschild Das Typenschild mit den technischen Angaben befindet sich auf der Rückseite des Gerätes. -
Seite 4: Inhaltsverzeichnis
Inhalt Lieferumfang ................... 3 Allgemein ..................5 Sicherheitshinweise ............... 6 Aufstellen des Gerätes ..............8 Geräteübersicht ................9 Stromversorgung ................. 11 Grundbedienung ................12 7.1 Gerät ein-/ausschalten ..............12 7.2 Lautstärke ..................12 7.3 Betriebsart wählen ................ 12 7.4 Übersicht LED-Anzeigen .............. 13 Chromecast ................... -
Seite 5: Allgemein
2. ALLGEMEIN Aufbewahren des Handbuches • Alle Tätigkeiten an und mit diesem Gerät dürfen nur so ausgeführt werden, wie sie in dieser Bedienungsanleitung beschrieben sind. • Bewahren Sie diese Anleitung auf. • Falls Sie das Gerät einmal weitergeben, legen Sie bitte diese Bedienungsan- leitung dazu. -
Seite 6: Sicherheitshinweise
3. SICHERHEITSHINWEISE GEFAHR für Kinder und Personen mit Einschränkungen • Verpackungsmaterial ist kein Kinderspielzeug. Kinder dürfen nicht mit den Kunststoffbeuteln spielen. Es besteht Erstickungsgefahr. • Dieses Gerät kann von Kindern ab 8 Jahren und darüber, sowie von Perso- nen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsich- tigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwie- sen wurden und die daraus resultierenden Gefahren verstanden haben. -
Seite 7: Warnung Vor Sachschäden
• Schließen Sie den Netzadapter nur an eine ordnungsgemäß installierte, gut zugängliche Steckdose an. Die Steckdose muss nach dem Anschließen wei- terhin gut zugänglich sein. • Verlegen Sie alle Kabel so, dass sie nicht zur Stolperfalle werden. • Achten Sie beim Aufstellen des Gerätes darauf, dass das Netzadapterkabel nicht eingeklemmt oder gequetscht wird. -
Seite 8: Aufstellen Des Gerätes
4. AUFSTELLEN DES GERÄTES • Entfernen Sie alle Verpackungsteile vollständig. • Stellen Sie das Gerät auf eine stabile, ebene Oberfläche. • Setzen Sie das Gerät keiner extremen Hitze oder Feuchtigkeit aus. • Achten Sie auf eine ausreichende Belüftung des Gerätes. Halten Sie an al- len Seiten einen Abstand von mindestens 10 cm ein. -
Seite 9: Geräteübersicht
5. GERÄTEÜBERSICHT Gerät - Oberseite LED-Taste 6-farbige LED: zeigt Betriebsart und Betriebszustand an Taste: Einschalten/Standby Bluetooth einschalten / Pairing 3 – / + Lautstärke regeln Start/Pause... - Seite 10 Gerät - Rückseite AUX IN RESET DC 9V 5 DC 9V Buchse Netzadapterstecker 6 AUX IN Stereo-Audioeingang: Klinkenbuchse Ø 3,5 mm 7 RESET auf Werkseinstellung zurücksetzen ohne Abbildung: Netzadapter...
-
Seite 11: Stromversorgung
6. STROMVERSORGUNG Netzanschluss 1. Stecken Sie den kleinen Stecker am Ende des Netzadapterkabels in die Buchse DC 9V am Gerät. 2. Stecken Sie den Netzadapter in eine gut zugängliche Steckdose, deren Spannung der Angabe auf dem Typenschild des Gerätes entspricht. Die Steckdose muss auch nach dem Anschließen weiterhin gut zugänglich sein. -
Seite 12: Grundbedienung
7. GRUNDBEDIENUNG GERÄT EIN-/AUSSCHALTEN • Nach dem Anschließen des Netzadapters durchläuft das Gerät einen Start- prozess und ist dann eingeschaltet. • Um das Gerät in den Standby-Modus zu schalten, drücken Sie die LED-Tas- te. Die LED leuchtet rot. HINWEISE: • Ist das Gerät ca. -
Seite 13: Übersicht Led-Anzeigen
(z. B. Smartphone) mit dem Lautsprecher verbunden wird. (Dies funktioniert nur, wenn kein Gerät an die Buchse AUX IN angeschlossen ist.) Bluetooth: • Drücken Sie bei eingeschaltetem Gerät oder in Standby die Taste , um zu der Betriebsart Bluetooth umzuschalten. Die LED leuchtet oder blinkt blau. •... -
Seite 14: Chromecast
8. CHROMECAST Mit dieser Funktion können Sie den Lautsprecher von einem Smartphone, Tablet oder Laptop aus ansteuern, um aus Chromecast-fähigen Apps den Ton wieder- zugeben. Dazu werden Smartphone, Tablet oder Laptop mit Hilfe der App „Google Home“ mit dem Lautsprecher in einem WLAN-Netzwerk verbunden. HINWEISE: •... -
Seite 15: Lautsprecher Über Apps Ansteuern
6. Wenn der Lautsprecher mit der Kennung „TerrisCCS282xxxx“ (xxxx steht für 4 weitere Zahlen und Buchstaben) gefunden wird, nehmen Sie die erforderli- chen Einstellungen in der App vor. Folgen Sie den Anweisungen der App. Der Prozess der Einrichtung kann einige Minuten dauern. Wurde die Verbindung erfolgreich aufgebaut, erkennen Sie dies sowohl an einer Meldung der App als auch daran, dass die LED grün leuchtet. -
Seite 16: Bluetooth-Verbindung
9. BLUETOOTH-VERBINDUNG HINWEIS: Die Wiedergabe im Bluetooth-Modus ist nur möglich, wenn eine WLAN-Verbindung besteht. 1. Drücken Sie bei eingeschaltetem Gerät oder in Standby die Taste , um zu der Betriebsart Bluetooth umzuschalten. Die LED leuchtet blau. 2. Schalten Sie das Abspielgerät (z. B. Smartphone) ein und starten Sie dort die Bluetooth-Verbindung. -
Seite 17: Verbindung Trennen
Verbindung trennen • Trennen Sie die Bluetooth-Verbindung, indem Sie die LED-Taste drücken. Die LED leuchtet rot. • Oder schalten Sie die Funktion Bluetooth am Abspielgerät aus. 10. AUX-ANSCHLUSS Über die Buchse AUX IN können Sie z. B. einen MP3-Player anschließen. Für den Anschluss an die AUX-Buchse benötigen Sie ein nicht im Lieferumfang ent- haltenes Audiokabel. -
Seite 18: Software-Update
11. SOFTWARE-UPDATE Wenn das Gerät mit einem WLAN verbunden ist und eine neue Software vorliegt, wird diese automatisch heruntergeladen und installiert. Während des Updates blinkt die LED orange (Doppelblinken). Nach Beenden des Updates startet das Gerät automatisch wieder. 12. WERKSEINSTELLUNG Bei Fehlfunktionen oder um alte Einstellungen für Netzwerke zu löschen, können Sie das Gerät auf die Werkseinstellungen zurücksetzen. -
Seite 19: Problemlösungen
14. PROBLEMLÖSUNGEN Sollte Ihr Gerät einmal nicht wie gewünscht funktionieren, gehen Sie bitte erst diese Checkliste durch. Vielleicht ist es nur ein kleines Problem, das Sie selbst beheben können. GEFAHR! Versuchen Sie auf keinen Fall, das Gerät selbstständig zu reparieren. Wenn Sie den Fehler nicht beheben können, wenden Sie sich an unser Service Center. - Seite 20 Fehler Mögliche Ursachen / Maßnahmen - Ist die App Chromecast-fähig? - Ist diese Version der App Chromecast-fähig? Ansteuern des - Befindet sich der Lautsprecher in Standby? Lautsprechers - Befinden sich beide Geräte in der Reichweite eines aus einer App WLANs mit guter Qualität? nicht möglich - Schließen Sie die App und starten Sie diese neu.
-
Seite 21: Entsorgen
15. ENTSORGEN Altgeräte und Batterien dürfen nicht im normalen Hausmüll entsorgt werden. Die Verpackung bewahren Sie nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie sie bitte umweltgerecht. Das Gerät muss – gemäß der Entsorgungsrichtlinie 2012/19/EU – einer geordneten Entsorgung zugeführt werden. Kunststoffe und Elektronikteile müssen einer Wiederverwertung zugeführt werden. -
Seite 22: Technische Daten
16. TECHNISCHE DATEN Elektrische Daten Gerät: Eingang: DC 9V Netzteil: Eingang: 100-240 V ~ 50/60 Hz, 0,8 A SHENZHEN SHI GUANGKAIYUAN Ausgang: 9 V , 2A TECHNOLOGY., LTD (MODEL: GKYPS0200090EU1) Schutzklasse des Netzteils: Umgebungsbedingungen Netzteil: nur für Innenräume zugelassen Leistungsaufnahme: Maximal ca.
