1. Stellen Sie den Dichtungsring im unteren Teil des Ablaufes auf. Setzen Sie den unteren Teil des
Ablaufgehäuses in eine Einstellöffnung ein. Stellen Sie die Gummidichtung auf und drehen Sie die
Mutter unter der Einstellöffnung zu. Vergewissern Sie sich, ob das Ablaufgehäuse richtig
eingesetzt ist und ziehen Sie die Mutter ganz zu.
2. Stellen Sie den Dichtungsring im unteren Teil des Mischergehäuses auf. Setzen Sie den unteren
Teil des Mischergehäuses in eine Einstellöffnung ein. Stellen Sie die Gummidichtung auf und
drehen Sie die Mutter unter der Einstellöffnung zu. Vergewissern Sie sich, ob das Mischergehäuse
richtig eingesetzt ist und ziehen Sie die Mutter ganz zu.
3. Stellen Sie den Dichtungsring im unteren Teil der Handbrausebasis auf. Setzen Sie die
Handbrausebasis in eine Einstellöffnung ein. Stellen Sie die Gummidichtung auf und drehen Sie
die Mutter unter der Einstellöffnung zu. Setzen Sie den Schlauch der Handbrause in eine Öffnung
der Handbrausebasis. Schließen Sie den freien Auslauf des Handbrauseschlauchs an das kurze
Kupferrohr am Ablaufgehäuse an.
4. Drehen Sie drei biegbare Schläuche unter dem Mischergehäuse, zwei biegbare Schläuche für
Kalt- und Warmwasseranschluß zu. Den dritten Schlauch schließen Sie an das lange Kupferrohr
am Ablaufgehäuse an. Prüfen Sie alle Anschlussstellen am Mischer und ziehen Sie sie mit dem
Schraubenschlüssel ganz zu.

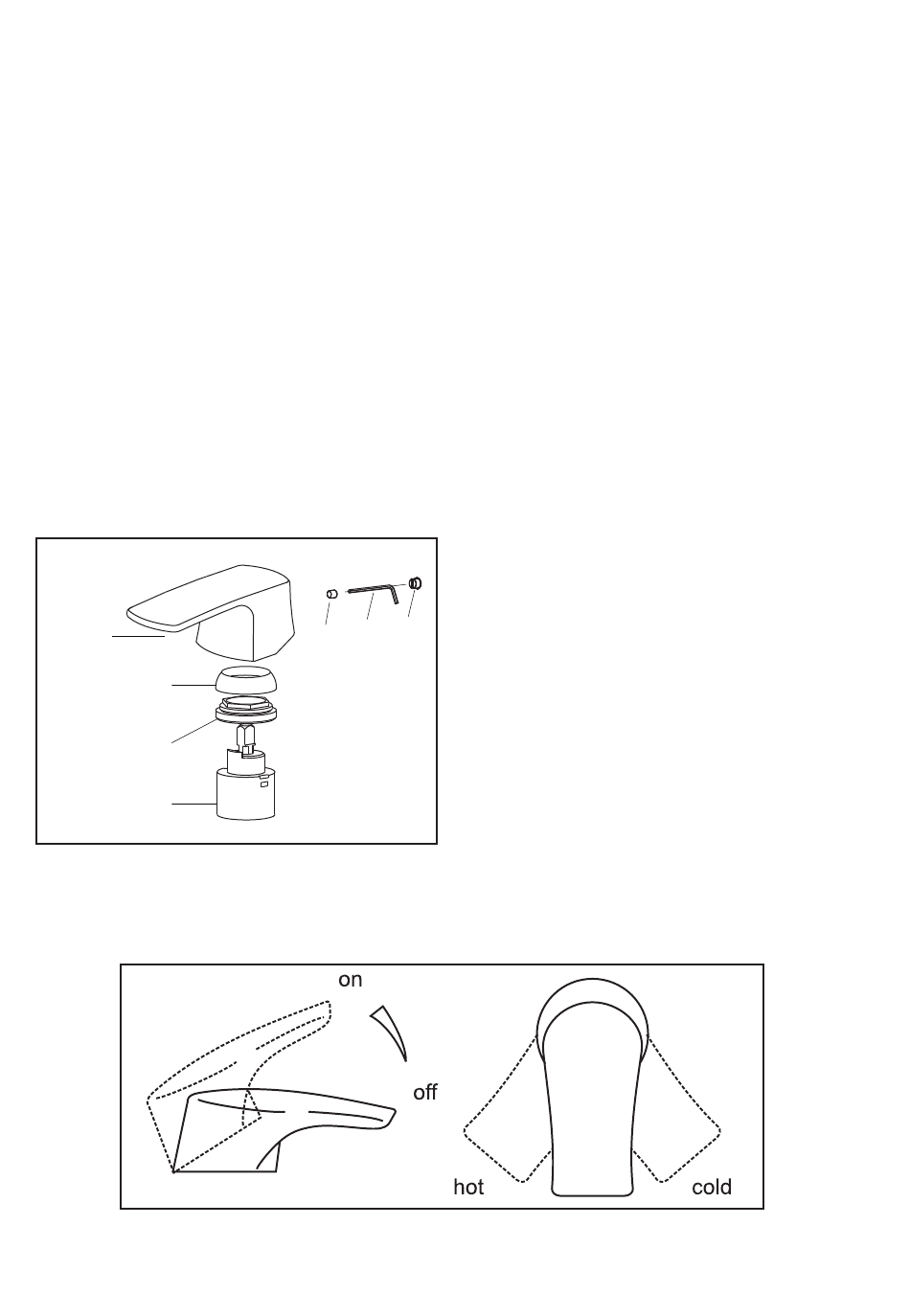

HANDLE
CARTRIDGE
COVER
RETAINING
NUT
CARTRIDGE

Ein-und Ausbau der Kartusche

ALLEN
GRUB
KEY
SCREW
Funktion
Schalten Sie die Hauptwasserleitung vor
Beginn der Auswechselung der Kartusche aus.
1. Den dekorativen Verschluss von dem Griff der
Mischbatterie abnehmen.
CAP
2. Die Schraube im Griff etwas losschrauben,
jedoch nicht vollständig abschrauben.
3. Den Griff herausnehmen und den Deckel der
Kartusche aufdrehen.
4. Die Mutter mit Mutternschlüssel losdrehen.
5. Die Kartusche herausnehmen.
6. Die Aufsatzstelle für die Kartusche trocknen
und schmieren (nur Schmiermittel auf Silikonbasis
verwenden).
7. Eine neue Kartusche aufstellen, wobei die oben
beschriebenen Handlungen in umgekehrter Folge
ausgeführt werden.
