ELEGANTO 2424 OLR
Projet numéro / Project nummer / Project number / Projekt Nummer :
............................................................................................................................................
QC-numéro / QC-nummer / QC-number / QC-Nummer :
............................................................................................................................................
Couleur / Kleur / Colour / Farbe:
❏
Blanc, Wit, White, Weiß
❏
Gris clair, Licht grijs, Light grey, Lichtgrau
❏
Anthracite, Antraciet, Anthracite, Granitgrau
❏
Granulé, StoneCoat, StoneCoat, Dekorputz
10
10
210
5,7
238
Nutzfläche:
4,4 m
2
10
INSTRUCTIONS DE MONTAGE
MONTAGE HANDLEIDING
ASSEMBLY INSTRUCTIONS
MONTAGEANLEITUNG
521
284
.
STEEL OF LIFE
10
loading

Verwandte Anleitungen für telluria ELEGANTO 2424 OLR

Inhaltszusammenfassung für telluria ELEGANTO 2424 OLR

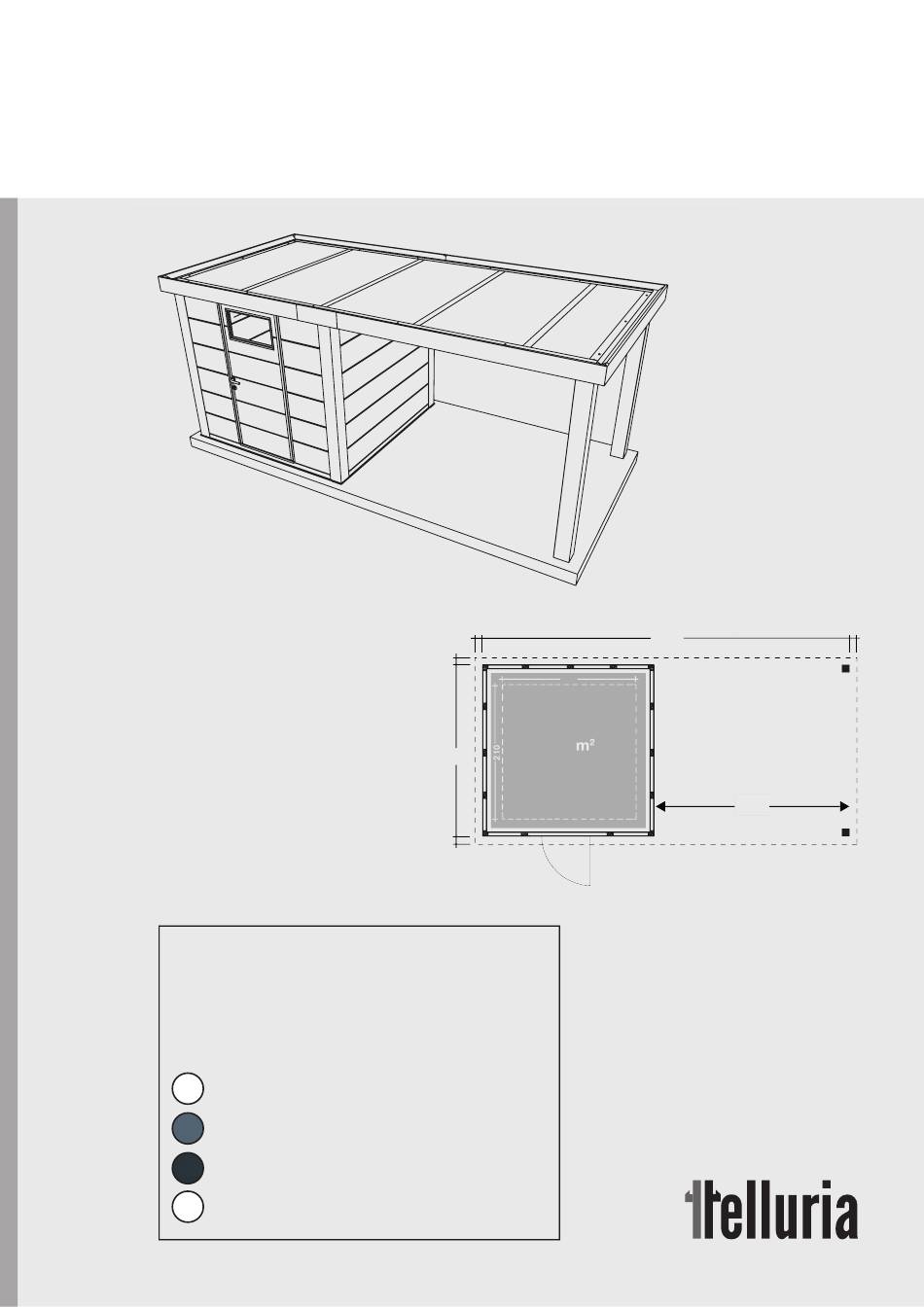

  • Seite 1 ELEGANTO 2424 OLR Nutzfläche: 4,4 m Projet numéro / Project nummer / Project number / Projekt Nummer : ............................INSTRUCTIONS DE MONTAGE QC-numéro / QC-nummer / QC-number / QC-Nummer : MONTAGE HANDLEIDING ............................Couleur / Kleur / Colour / Farbe: ASSEMBLY INSTRUCTIONS ❏...
  • Seite 2 ELEGANTO 2424 OLR Nous vous invitons à lire attentivement le présent mode d’emploi. Vous y trouverez les caractéristiques techniques ainsi que toutes les informations utiles en vue d’un fonctionnement correct. Les données techniques figurant dans cette publication peuvent être modifiées à tout moment et sans avis préalable et ce, pour des raisons techniques ou commerciales..
  • Seite 3 ELEGANTO 2424 OLR Liste des composants / Stukslijst / Partslist / Teileliste AD21 FPH2 KT09 K6LE HOLSR UD09 FD09 JD21 JDA21 J21R J21S DA21 DAVR21 DAVL21 DA060 2424PHR-1 2424PHR-2 2424PHR-4 SS6PH 2424PHR-3 SS6PHK SOL_Paal SSP-OL SSP21 L= 2070mm L= 2.050mm...
  • Seite 4 ELEGANTO 2424 OLR Liste des composants / Stukslijst / Partslist / Teileliste CP15 CP05 CP01 CP02g CP02i CP16 BZ30 BZ75 TOOL1 SPB6 SD18BL 400x AB-5 SD18 SD25 SD16D TOOL2 TOOL3 DI21V X21A X21C AB-1,25 DI21 DI060 X21B SD18 (2x200) PP21...
  • Seite 5 ELEGANTO 2424 OLR Fundament Le sol doit être plat et de niveau. Le sol doit être réalisé pour • • L’abris de jardin doit être centrée sur la dalle de béton. permettre une fixation adéquate de l’abris de jardin. •...
  • Seite 6 ELEGANTO 2424 OLR Composition / Compositie / Composition / Zusammensetzung 02/2020...
  • Seite 7 ELEGANTO 2424 OLR Paroi / Wand / Wall / Wand JD21 J21R Paroi / Wand / Wall / Wand 02/2020...
  • Seite 8 ELEGANTO 2424 OLR Le principe de la construction du mur (POW). Het principe van de opbouw van de wand (POW). The principle of building the wall (POW). Das Prinzip des Baus der Mauer finden (POW). SD18 Paroi / Wand / Wall / Wand...
  • Seite 9 ELEGANTO 2424 OLR SD18 Paroi / Wand / Wall / Wand Paroi / Wand / Wall / Wand 02/2020...
  • Seite 10 ELEGANTO 2424 OLR SD18 Paroi / Wand / Wall / Wand Tourner encadrement / Kader omdraaien / Turn Frame / Rahmen umdrehen Paroi / Wand / Wall / Wand 02/2020...
  • Seite 11 ELEGANTO 2424 OLR SD18 Paroi / Wand / Wall / Wand SD18 Paroi / Wand / Wall / Wand 02/2020...
  • Seite 12 ELEGANTO 2424 OLR SD18 CP05 Paroi / Wand / Wall / Wand CP02i SD18 Paroi / Wand / Wall / Wand 02/2020...
  • Seite 13 ELEGANTO 2424 OLR SD18 CP02g Paroi / Wand / Wall / Wand SD18 Paroi / Wand / Wall / Wand 02/2020...
  • Seite 14 ELEGANTO 2424 OLR SD18 CP05 Paroi / Wand / Wall / Wand CP02i SD18 Paroi / Wand / Wall / Wand 02/2020...
  • Seite 15 ELEGANTO 2424 OLR SD18 CP01 Paroi / Wand / Wall / Wand SD18 WP60 Paroi / Wand / Wall / Wand 02/2020...
  • Seite 16 ELEGANTO 2424 OLR Paroi / Wand / Wall / Wand Paroi / Wand / Wall / Wand 02/2020...
  • Seite 17 ELEGANTO 2424 OLR Le principe de la construction du mur, voir pages 8 à 11 (POW). Het principe van de opbouw van de wand, zie pagina 8 tot en met 11 (POW). The principle of building the wall, see pages 8 through 11 (POW).
  • Seite 18 ELEGANTO 2424 OLR SD18 Paroi / Wand / Wall / Wand A + B Paroi / Wand / Wall / Wand 02/2020...
  • Seite 19 ELEGANTO 2424 OLR CP01 CP05 SD18 CP02i A + B Paroi / Wand / Wall / Wand AD21 A + B Paroi / Wand / Wall / Wand 02/2020...
  • Seite 20 ELEGANTO 2424 OLR Option StoneCoat: TOOL3 Plier les crochets à 90° Hoekjes plooien op 90° Corners fold at 90° Ecken um 90° falten 45° STONECOAT 90° A + B Paroi / Wand / Wall / Wand DA060 A + B...
  • Seite 21 ELEGANTO 2424 OLR Option StoneCoat: TOOL3 Plier les crochets à 90° Hoekjes plooien op 90° Corners fold at 90° Ecken um 90° falten 45° STONECOAT 90° A + B Paroi / Wand / Wall / Wand DAVR21 DA21 A + B...
  • Seite 22 ELEGANTO 2424 OLR revêtement intérieur binnenbekleding interior lining TOOL3 Innenverkleidung 45° A + B Paroi / Wand / Wall / Wand Option / Optie / Option / Option 12X DI06 revêtement intérieur binnenbekleding interior lining 1X DI21V Innenverkleidung 5X DI21...
  • Seite 23 ELEGANTO 2424 OLR SD18 A + B Paroi / Wand / Wall / Wand Paroi / Wand / Wall / Wand 02/2020...
  • Seite 24 ELEGANTO 2424 OLR Le principe de la construction du mur, voir pages 8 à 11 (POW). Het principe van de opbouw van de wand, zie pagina 8 tot en met 11 (POW). The principle of building the wall, see pages 8 through 11 (POW).
  • Seite 25 ELEGANTO 2424 OLR SD18 Paroi / Wand / Wall / Wand SD18 CP05 Paroi / Wand / Wall / Wand 02/2020...
  • Seite 26 ELEGANTO 2424 OLR SD18 CP02i Paroi / Wand / Wall / Wand CP02g CP01 C + D Paroi / Wand / Wall / Wand 02/2020...
  • Seite 27 ELEGANTO 2424 OLR CP01 CP05 CP02i SD18 C + D Paroi / Wand / Wall / Wand C + D Paroi / Wand / Wall / Wand Wand A / Wall A / Wand A / Paroi A / 02/2020...
  • Seite 28 ELEGANTO 2424 OLR Option StoneCoat: TOOL3 Plier les crochets à 90° Hoekjes plooien op 90° Corners fold at 90° Ecken um 90° falten 45° STONECOAT 90° C + D Paroi / Wand / Wall / Wand Paroi A / Wand A / Wall A / Wand A...
  • Seite 29 ELEGANTO 2424 OLR Option StoneCoat: TOOL3 Plier les crochets à 90 ° Hoekjes plooien op 90° Corners fold at 90° Ecken um 90° falten 45° STONECOAT 90° C + D Paroi / Wand / Wall / Wand DAVL21 DA21 C + D...
  • Seite 30 ELEGANTO 2424 OLR revêtement intérieur binnenbekleding interior lining Innenverkleidung TOOL3 45° C + D Paroi / Wand / Wall / Wand Option / Optie / Option / Option revêtement intérieur et plaque perforée binnenbekleding en geperforeerde plaat interior lining and perforated plate...
  • Seite 31 ELEGANTO 2424 OLR revêtement intérieur et plaque perforée binnenbekleding en geperforeerde plaat interior lining and perforated plate Innenverkleidung und perforierte Platte PP21 C + D Paroi / Wand / Wall / Wand Option / Optie / Option / Option SD18...
  • Seite 32 ELEGANTO 2424 OLR CP05 CP02i SD18 C + D Paroi / Wand / Wall / Wand SD18 C + D Paroi / Wand / Wall / Wand 02/2020...
  • Seite 33 ELEGANTO 2424 OLR A + B + C + D Paroi / Wand / Wall / Wand A + B + C + D Paroi / Wand / Wall / Wand Wand A / Wall A / Wand A / Paroi A /...
  • Seite 34 ELEGANTO 2424 OLR CP01 CP05 CP02i SD18 A + B + C + D Paroi / Wand / Wall / Wand SPB6 SPB6 SD18 A + B + C + D Paroi / Wand / Wall / Wand 02/2020...
  • Seite 35 ELEGANTO 2424 OLR SPB6 SD18 SPB6 A + B + C + D Paroi / Wand / Wall / Wand Exemple donné pour un sous-sol en béton. Fixer l’abri de jardin dans les règles de l’art. Voorbeeld is voor beton-ondergrond.
  • Seite 36 ELEGANTO 2424 OLR revêtement intérieur binnenbekleding interior lining Innenverkleidung IG = 2.090mm IK = 2.070mm A + B + C + D Paroi / Wand / Wall / Wand Option / Optie / Option / Option revêtement intérieur binnenbekleding interior lining...
  • Seite 37 ELEGANTO 2424 OLR CP15 CP16 E + F + G Paroi / Wand / Wall / Wand SOL_Paal BZ30 CP16 Paroi / Wand / Wall / Wand Wand A / Wall A / Wand A / Paroi A / 02/2020...
  • Seite 38 ELEGANTO 2424 OLR SSP_OL SS6PH SOL_paal SD18 Paroi / Wand / Wall / Wand SSP_OL SOL_PAAL SS6PH Paroi / Wand / Wall / Wand 02/2020...
  • Seite 39 ELEGANTO 2424 OLR SD18 Paroi / Wand / Wall / Wand SOL_Paal BZ30 CP15 Paroi / Wand / Wall / Wand 02/2020...
  • Seite 40 ELEGANTO 2424 OLR SSP_OL SS6PHK SOL_paal SD18 Paroi / Wand / Wall / Wand Paroi / Wand / Wall / Wand 02/2020...
  • Seite 41 ELEGANTO 2424 OLR SD18 Paroi / Wand / Wall / Wand SSP21 Paroi / Wand / Wall / Wand 02/2020...
  • Seite 42 ELEGANTO 2424 OLR SD18 Paroi / Wand / Wall / Wand XOLC27 XPHR XPHA21 XPHA27 E + F + G Paroi / Wand / Wall / Wand 02/2020...
  • Seite 43 ELEGANTO 2424 OLR Porte / Deur / Door / Tür FD09 UD09 Porte / Deur / Door / Tür 02/2020...
  • Seite 44 ELEGANTO 2424 OLR KT09 Porte / Deur / Door / Tür K6LE Porte / Deur / Door / Tür 02/2020...
  • Seite 45 ELEGANTO 2424 OLR Porte / Deur / Door / Tür SD18B Porte / Deur / Door / Tür 02/2020...
  • Seite 46 ELEGANTO 2424 OLR SD16D Porte / Deur / Door / Tür 02/2020...
  • Seite 47 ELEGANTO 2424 OLR 02/2020...
  • Seite 48 ELEGANTO 2424 OLR 02/2020...
  • Seite 49 ELEGANTO 2424 OLR Retirer la bande / Tape verwijderen / Remove tape / Klebeband entfernen Z21C1 ZC1PHR ZC1OLKR ZCVR SD18BL Toit / Dak / Roof / Dach SD18 Toit / Dak / Roof / Dach 02/2020...
  • Seite 50 ELEGANTO 2424 OLR Retirer le film / Verwijder folie / Remove foil / Folie entfernen Toit / Dak / Roof / Dach Toit / Dak / Roof / Dach 02/2020...
  • Seite 51 ELEGANTO 2424 OLR Exemple donné pour un sous-sol en béton. Fixer l’abri de jardin dans les règles de l’art. Voorbeeld is voor beton-ondergrond. Tuinhuisje fixeren volgens de regels van de kunst. Example is for concrete substrate. Fix the garden shed in accordance with good practise.
  • Seite 52 ELEGANTO 2424 OLR HOLSR Angle / Hoek / Corner / Ecke Angle / Hoek / Corner / Ecke 02/2020...
  • Seite 53 ELEGANTO 2424 OLR Angle / Hoek / Corner / Ecke Z21C2 ZC2PHR Toit / Dak / Roof / Dach 02/2020...
  • Seite 54 ELEGANTO 2424 OLR SD18 ZAPHR Z21A Toit / Dak / Roof / Dach Z21D SD18 BZ75 Toit / Dak / Roof / Dach 02/2020...
  • Seite 55 ELEGANTO 2424 OLR Toit / Dak / Roof / Dach Préparation du ruban auto-adhésif: 1. Bien nettoyer la surface afin qu’il n’y ai ni poussière, ni humidité. 2. Chauffer la surface dans le cas d’une température extérieure <10 ° C.
  • Seite 56 ELEGANTO 2424 OLR Toit / Dak / Roof / Dach Toit / Dak / Roof / Dach 02/2020...
  • Seite 57 ELEGANTO 2424 OLR Toit / Dak / Roof / Dach Toit / Dak / Roof / Dach 02/2020...
  • Seite 58 ELEGANTO 2424 OLR Ancrage / Verankering / Anchoring / Verankerung M12X115 Ancrage / Verankering / Anchoring / Verankerung 02/2020...
  • Seite 59 ELEGANTO 2424 OLR L=2067mm Ancrage / Verankering / Anchoring / Verankerung L=2080mm Ancrage / Verankering / Anchoring / Verankerung 02/2020...
  • Seite 60 ELEGANTO 2424 OLR L=2047mm Ancrage / Verankering / Anchoring / Verankerung L=2080mm Ancrage / Verankering / Anchoring / Verankerung 02/2020...
  • Seite 61 ELEGANTO 2424 OLR H= ±1400 H= ±650 SD25 Drain / Afwatering / Drainage / Drainage W2 + W3 Drain / Afwatering / Drainage / Drainage 02/2020...
  • Seite 62 ELEGANTO 2424 OLR L75x4 L55x4 Toit / Dak / Roof / Dach L90x4 L90x4 Toit / Dak / Roof / Dach 02/2020...
  • Seite 63 ELEGANTO 2424 OLR 3x TP2424 7X BF21 Sol / Vloer / Floor / Boden Option / Optie / Option / Option OS09 Rampe / Oprijplaat / Ramp / Rampe Option / Optie / Option / Option 02/2020...
  • Seite 64 Copyright Telluria. All rights reserved. Nothing in this publication may be reproduced or distributed without written permission from Telluria. The information in this publication is subject to change for technical and/or commercial reasons at any time and without notice. Telluria is not responsible for any errors or inaccuracies in this publication.
