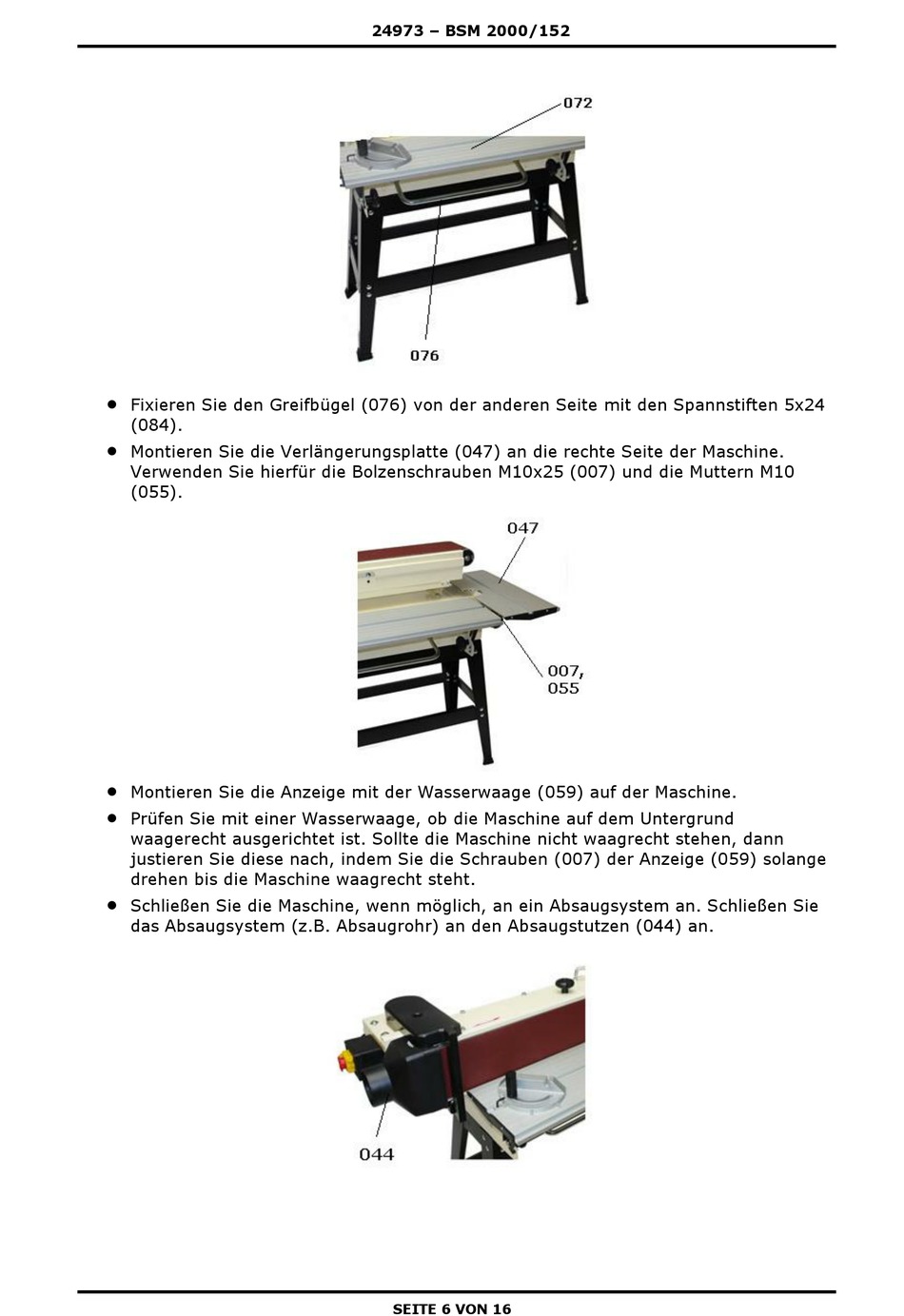

Fixieren Sie den Greifbügel (076) von der anderen Seite mit den Spannstiften 5x24
(084).
Montieren Sie die Verlängerungsplatte (047) an die rechte Seite der Maschine.
Verwenden Sie hierfür die Bolzenschrauben M10x25 (007) und die Muttern M10
(055).
Montieren Sie die Anzeige mit der Wasserwaage (059) auf der Maschine.
Prüfen Sie mit einer Wasserwaage, ob die Maschine auf dem Untergrund
waagerecht ausgerichtet ist. Sollte die Maschine nicht waagrecht stehen, dann
justieren Sie diese nach, indem Sie die Schrauben (007) der Anzeige (059) solange
drehen bis die Maschine waagrecht steht.
Schließen Sie die Maschine, wenn möglich, an ein Absaugsystem an. Schließen Sie
das Absaugsystem (z.B. Absaugrohr) an den Absaugstutzen (044) an.
24973 – BSM 2000/152
SEITE 6 VON 16
