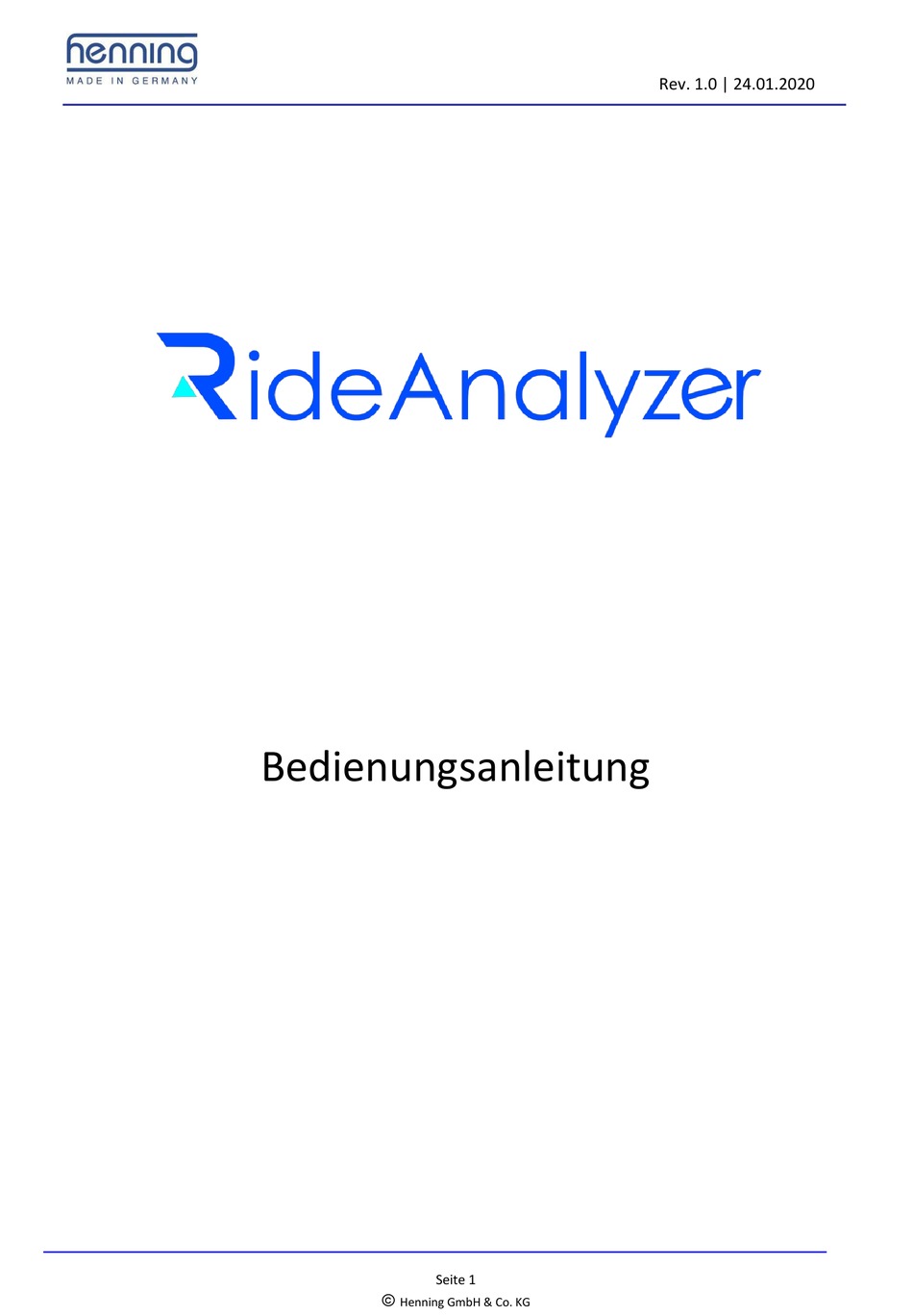

- Seite 1 Rev. 1.0 | 24.01.2020 Bedienungsanleitung Seite 1 Henning GmbH & Co. KG...
-
Seite 2: Inhaltsverzeichnis
Grenzwerte einstellen ......................7 Messungen vornehmen ......................8 Messergebnisse ........................9 Gespeicherte Messungen öffnen ..................12 Messungen auslesen ......................12 Software Update ........................14 Technische Informationen ......................15 Ablaufdiagramm ........................15 Technische Daten ........................16 Seite 2 Henning GmbH & Co. KG... -
Seite 3: Gerät

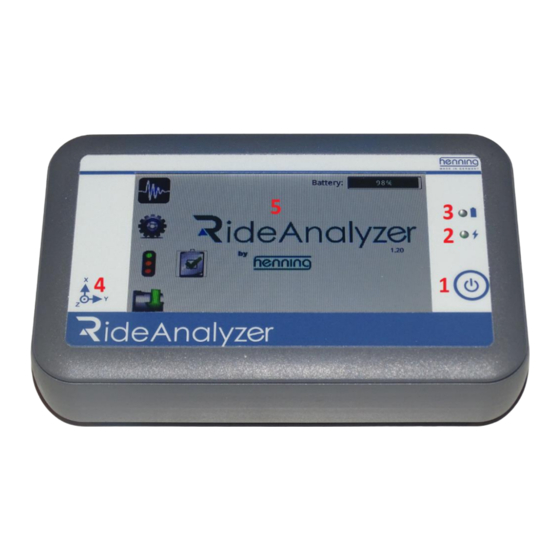

Rev. 1.0 | 24.01.2020 1. Gerät 1.1 Frontansicht mit Touchdisplay Abbildung 1 Ein-/Ausschalt-Knopf Betriebsanzeige Ladekontrollleuchte Ausrichtungs-Hinweis Touchdisplay Seite 3 Henning GmbH & Co. KG... -
Seite 4: Rückansicht
Stellfüße 2. Batterie und Ladevorgang Vor der ersten Benutzung und bei leerer Batterie muss der RIDEanalyzer für mindestens 12h ohne Unterbrechung geladen warden. Das Gerät muss währenddessen ausgeschaltet sein. Nur so kann sichergestellt warden, dass der interne Ladecontroller die Kapazität der Batterie richtig einlernen kann. -
Seite 5: Bedienung
Das Gerät benötigt ca. 5 s um alle internen Prozesse herunterzufahren, auch wenn der Bildschirm bereits vorher ausgeschaltet wird. Abbildung 3 3.2 Schaltflächen Hauptbildschirm Messung starten Einstellungen Grenzwerte einstellen Messungen auslesen Gespeicherte Messungen öffnen Batterieladestand-Anzeige Seite 5 Henning GmbH & Co. KG... -
Seite 6: Einstellungen
Ein Druck auf die folgenden Schaltflächen erlaubt es die betreffenden Werte zu ändern Mit der Schaltfläche werden die aktuell eingestellten Parameter übernommen und dauerhaft im Gerät hinterlegt. Mit der „Abbrechen“ Schaltfläche wird das Menü ohne Übernahme etwaiger Änderungen verlassen. Seite 6 Henning GmbH & Co. KG... -
Seite 7: Grenzwerte Einstellen
Schaltfläche kann das Kennwort geändert werden. Ein Klick auf diese öffnet eine Monitortastatur über die das neue Kennwort eingegeben werden kann. Achtung! Sobald das neue Kennwort mit übernommen wurde, ist es umgehend aktiv! Seite 7 Henning GmbH & Co. KG... -
Seite 8: Messungen Vornehmen
3.5 Messungen vornehmen Um eine Messung zu starten wird die Schaltfläche benutzt. Anschließend erscheint der Countdown-Bildschirm. Innerhalb dieser Zeit muss der RIDEanalyzer so im Fahrkorb platziert werden, dass die X-Achse auf die Tür weist. Abbildung 6 Der Countdown kann mit der Schaltfläche jederzeit abgebrochen werden. -
Seite 9: Messergebnisse
Die Ergebnisse sind in verschiedenen Karteikarten (Tabs) untergebracht. Um zwischen diesen umzuschalten muss der entsprechende Karteikartenreiter angeklickt werden. Direkt nach der Auswertung startet der Dialog mit der Anzeige der Kurvenansicht. Abbildung 9 Seite 9 Henning GmbH & Co. KG... - Seite 10 Um die Kurven zu verschieben bitte die Kurvenansicht anklicken und auf die gewünschte Position schieben. Ein Klick auf den Tab “ISO A95” zeigt neben den A95-Beschleunigungswerten auch die Geschwindigkeit, den zurück gelegten Weg und, optional, auch die zughörigen Schallpegel Abbildung 10 Seite 10 Henning GmbH & Co. KG...
- Seite 11 Um die Messung zu verwerfen und nicht dauerhaft zu speichern wird die “Abbrechen”- Schaltfläche benutzt. Mit der Schaltfläche wird die Messung als Datei im internen Gerätespeicher abgelegt. Die Messung kann in dem sich öffnenden Dialog mit einem Namen versehen werden. Seite 11 Henning GmbH & Co. KG...
-
Seite 12: Gespeicherte Messungen Öffnen
Um Messungen zum Beispiel auf einen PC zu übertragen, wird ein USB-Speichermedium benötigt. Auf diesem Medium muss sich eine spezielle Ordnerstruktur befinden. Dafür müssen die folgenden Unterverzeichnisse angelegt werden: rideanalyzer\transfer. Groß- und Kleinschreibung ist dabei zu beachten (z.B. F:\rideanalyzer\transfer). Um den Transfer-Dialog aufzurufen wird die Schaltfläche auf dem Hauptbildschirm benutzt (s. - Seite 13 Sobald alle zu transferierenden Messungen ausgewählt sind, startet die Schaltfläche Transfer. Die exportierten Messungen können mit der Henning Suite PC-Software vom USB- Speichermedium wieder importiert und weitergehend ausgewertet werden. Für weitere Informationen ist das Handbuch der Henning Sensor Suite heran zu ziehen.
-
Seite 14: Software Update
Rev. 1.0 | 24.01.2020 3.9 Software Update Die RIDEanalyzer Software kann durch den Benutzer selber auf neue Versionsstände gebracht werden. Die neue Software kommt als einzelne Datei, die auf ein USB-Speichermedium in den folgenden Unterordner kopieret werden muss: “\rideanalyzer\update” (z.B. -
Seite 15: Geräteinformationen
Rev. 1.0 | 24.01.2020 4. Geräte-Informationen 4.1 Ablaufdiagramm Seite 15 Henning GmbH & Co. KG... -
Seite 16: Technische Daten
Touch Display Speicherkapazität: ca. 5000 Messungen Temperaturbereich: 0 - 50°C Größe (B x L x H): 150mm x 93mm x 30mm Gewicht: 0.4kg Batterie: Li-Ion 8700mAh / 3.6V Ladespannung: 5 V DC Seite 16 Henning GmbH & Co. KG...
