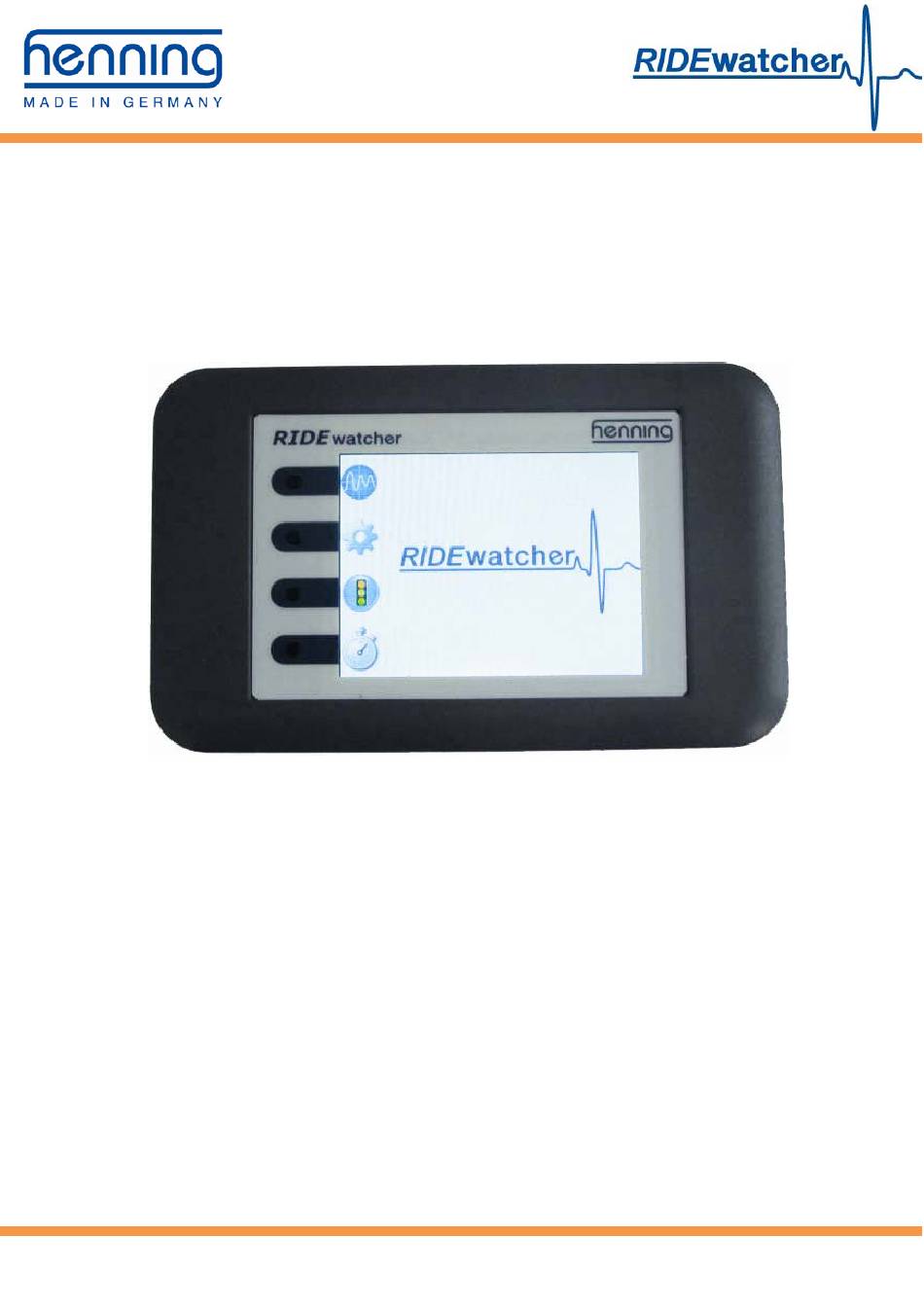

- Seite 1 RIDEwatcher Bedienungsanleitung...
- Seite 2 Copyright © Copyright 2012 by Henning GmbH & Co. KG, Loher Str. 4 + 30, 58332 Schwelm Gewährleistung Diese Beschreibung wurde von Henning GmbH & Co. KG nach bestem Wissen erstellt. Alle technischen Angaben wurden sorgfältig ermittelt und geprüft. Sie entsprechen dem jeweils aktuellen Stand.
-
Seite 3: Inhaltsverzeichnis
6.3.1 Messung durchführen 6.3.1.1 Messung speichern 6.3.1.2 Als Vergleichsmessung festlegen 6.3.1.3 Aufzug-Konfiguration ändern 6.2.1.4 Zurück zur Hauptanzeige 6.3.1.5 Graphische Darstellung der Messung 6.3.2 System Konfiguration 6.3.3 Aufzug Konfiguration 7 Technische Daten Seite 3 1.0 / 03.2012 Henning GmbH & Co. KG... -
Seite 4: Lieferumfang
1 Lieferumfang 1x RIDEwatcher inkl. Eingabestift und Schutztasche (Art.-Nr. 450 400) 1x USB-A-B-Kabel 1,8 m (Art.-Nr.: 450 000 531) 4x Alkali-Mangan Zellen vom Typ Mignon (LR6, AA) 2 Spannungsversorgung Zum Betrieb des RIDEwatchers benötigen Sie noch 4x Alkali-Mangan Zellen vom Typ Mignon (LR6, AA). -
Seite 5: Vorbereitung
Homepage www.Henning-GmbH.de herunterladen. Die Treiber für die USB-Schnittstelle werden zusammen mit der Software installiert, sodass, wenn Sie den Computer mit dem RIDEwatcher über ein USB-A-B-Kabel verbinden, Windows die Treiber von alleine, vollkommen automatisch installieren wird. 6 Betrieb Im Folgenden wird die Handhabung des RIDEwatchers beschrieben. Für den Betrieb des RIDEwatchers über die optionale Software informieren Sie sich in der Bedie-... -
Seite 6: Bedienung
6.2 Bedienung Sie bedienen den RIDEwatcher über die Tasten und den im Lieferumfang enthalte- nen Eingabestift. 6.3 Hauptanzeige / Menü 1.Messung durchführen 2.System Konfiguration 3.Aufzug Konfiguration Abbildung: Hauptanzeige / Menü 6.3.1 Messung durchführen Platzieren Sie den RIDEwatcher mittig auf dem Boden der Kabine und starten Sie die Messung. -
Seite 7: Messung Speichern
Nach Abschluss der Fahrt wertet der RIDEwatcher die Fahrergebnisse automatisch aus. 1.Messung speichern 2.Als Vergleichsmessung festlegen 3.Aufzug Konfiguration ändern 5. Graphische Darstellung der 4. zurück zur Hauptanzeige Fahrt. Zum Vergrößern das Bild antippen. 6.3.1.1 Messung Speichern Vergabe der Messungs-ID Hier können Sie eine beliebige, maximal 13 stellige ID vergeben. -
Seite 8: System Konfiguration
Aktivieren Sie das Kontrollkästchen, werden die Messungen mit der Referenz- (Vergleichs-) Messung verglichen. Bei jedem Messergebnis wird Ihnen dann die Ab- weichung zur Referenzfahrt per + oder – dargestellt. Seite 8 1.0 / 03.2012 Henning GmbH & Co. KG... -
Seite 9: Aufzug Konfiguration
Aufzug Konfiguration In diesem Menüpunkt stellen Sie ein, welche mit welchen Grenzwertsätzen der ge- messene Aufzug verglichen werden soll. Diese Grenzwertsätze können mit der PC-Software verändert werden. Speichern verlassen Seite 9 1.0 / 03.2012 Henning GmbH & Co. KG... -
Seite 10: Technische Daten
4 x NiMH AA 1,2 V mind. 2000 mAh Messachsen: Z (vertikal) Messbereich: +- 1,0 g Bandbreite: 64 Hz Aufösung: 1 mg Temperaturbereich: 0 - 60°C Schockfestigkeit: 10 g Seite 10 1.0 / 03.2012 Henning GmbH & Co. KG... - Seite 11 Seite 11 1.0 / 03.2012 Henning GmbH & Co. KG...
- Seite 12 Henning GmbH & Co. KG Loher Str. 4 + 30 58332 Schwelm Deutschland FON: 02336 / 9 29 8 – 0 FAX: 02336 / 9 29 8 – 100 eMail: info@henning-gmbh.de URL : http://www.henning-gmbh.de/ Service-Hotline: +49 (0) 2336 / 9298 - 232 ...
