Erstellen Von Presets Mit Der Prostage System Manager Software; Anschliessen Des Remote Volume Ans Xds | Xls | Xtmpro - Prostage Remote Volume (Vca) Bedienungsanleitung

5

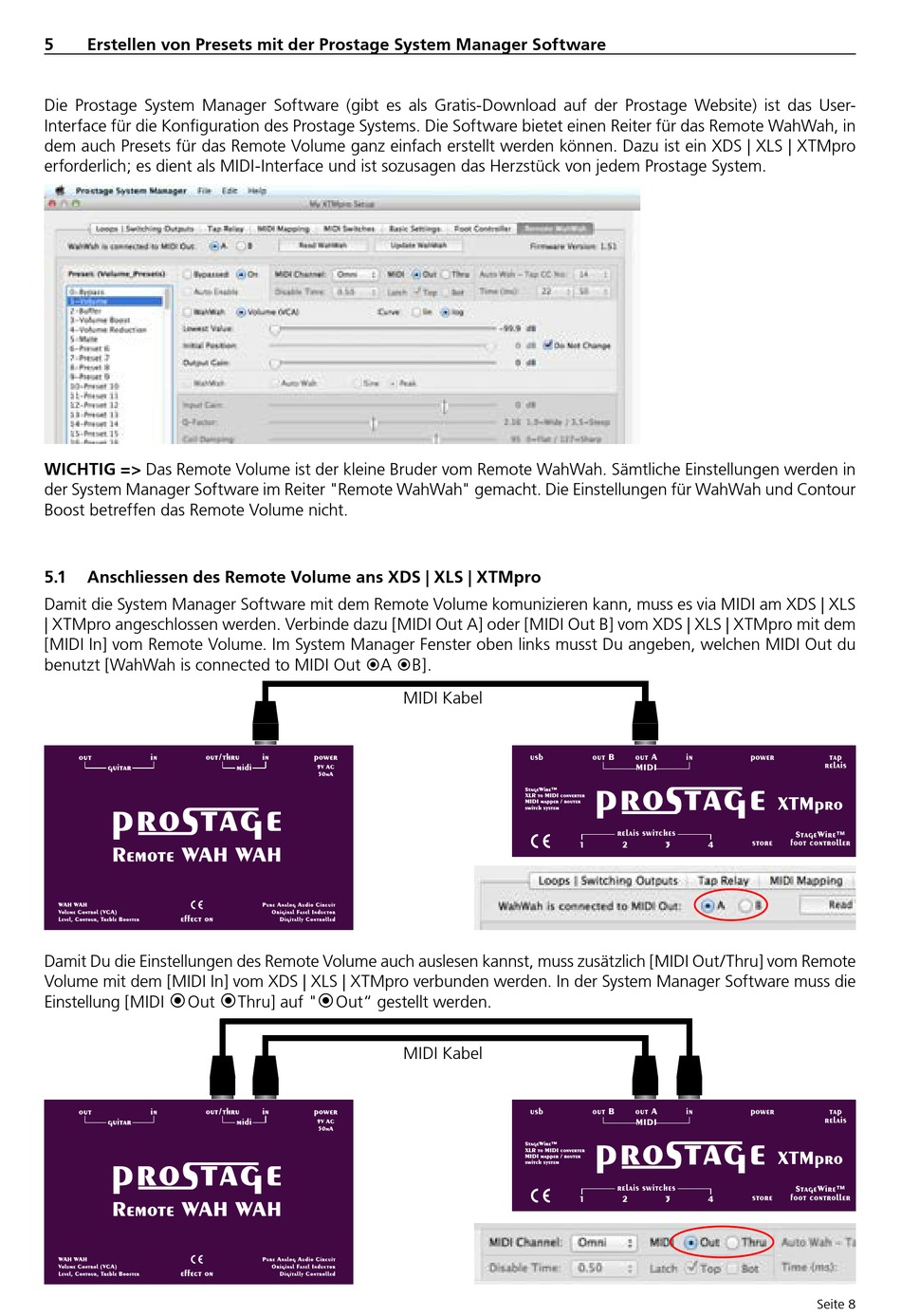

Erstellen von Presets mit der Prostage System Manager Software

Die Prostage System Manager Software (gibt es als Gratis-Download auf der Prostage Website) ist das User-
Interface für die Konfiguration des Prostage Systems. Die Software bietet einen Reiter für das Remote WahWah, in
dem auch Presets für das Remote Volume ganz einfach erstellt werden können. Dazu ist ein XDS | XLS | XTMpro
erforderlich; es dient als MIDI-Interface und ist sozusagen das Herzstück von jedem Prostage System.
WICHTIG => Das Remote Volume ist der kleine Bruder vom Remote WahWah. Sämtliche Einstellungen werden in
der System Manager Software im Reiter "Remote WahWah" gemacht. Die Einstellungen für WahWah und Contour
Boost betreffen das Remote Volume nicht.
5.1

Anschliessen des Remote Volume ans XDS | XLS | XTMpro

Damit die System Manager Software mit dem Remote Volume komunizieren kann, muss es via MIDI am XDS | XLS
| XTMpro angeschlossen werden. Verbinde dazu [MIDI Out A] oder [MIDI Out B] vom XDS | XLS | XTMpro mit dem
[MIDI In] vom Remote Volume. Im System Manager Fenster oben links musst Du angeben, welchen MIDI Out du
benutzt [WahWah is connected to MIDI Out A B].
Damit Du die Einstellungen des Remote Volume auch auslesen kannst, muss zusätzlich [MIDI Out/Thru] vom Remote
Volume mit dem [MIDI In] vom XDS | XLS | XTMpro verbunden werden. In der System Manager Software muss die

Einstellung [MIDI Out
 
Thru] auf " Out" gestellt werden.
MIDI Kabel
usb
StageWire™
XLR to MIDI converter
MIDI mapper / router
switch system
MIDI Kabel
usb
StageWire™
XLR to MIDI converter
MIDI mapper / router
switch system
out B out A in
MIDI
relais switches
1 2 3 4
out B out A in
MIDI
relais switches
1 2 3 4
power tap
relais
XTMpro
StageWire™
store foot controller
power
tap
relais
XTMpro
StageWire™
store foot controller
Seite 8
