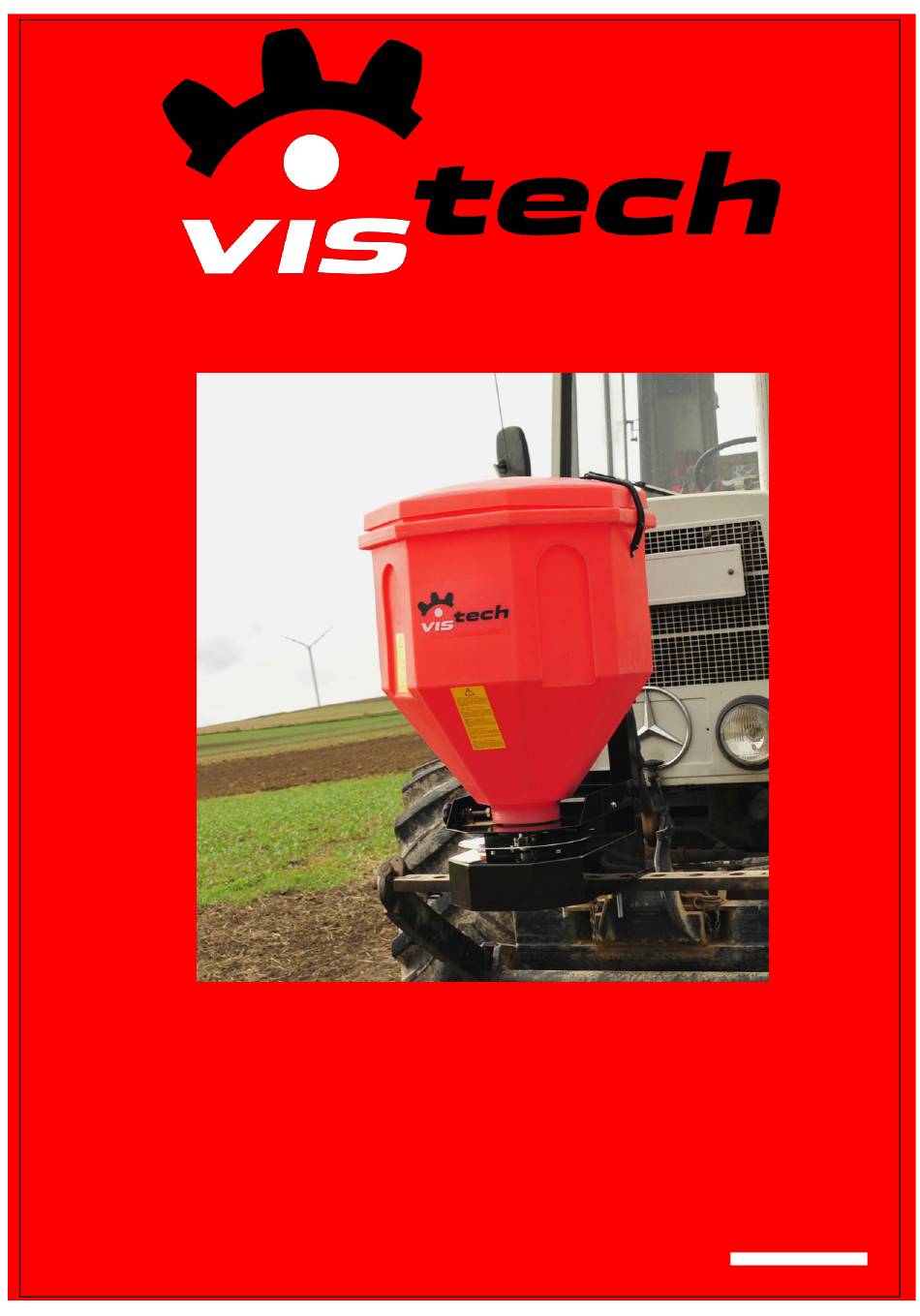

  • Seite 1 Bedienungsanleitung VT 2.9 Version 1.7-2017 Best.Nr.: 00600-3-283...

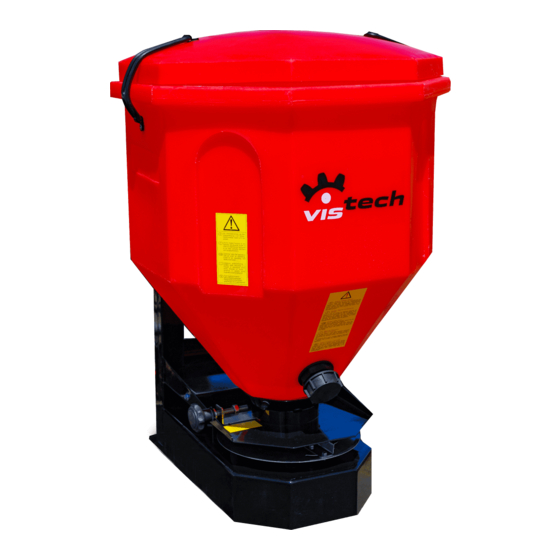

  • Seite 2 Ihr VT 2.9 mit stufenloser Arbeitsbreitenverstellung ist geeignet zum Ausbringen von Zwischenfrüchten, Grassamen, Untersaaten, Schneckenkorn u.v.m. Achtung! Der VT 2.9 ist nicht für den Einsatz im Winterdienst und für das Streuen von SALZ bzw. AUFTAUMITTELN geeignet! Bitte lesen Sie die Betriebsanleitung genau durch! Sie erhalten hiermit eine Hilfestellung zur reibungslosen Handhabung.

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Sicherheit und Wartung Montage des VT 2.9 Elektrische Anschlüsse Steuermodul Streubreite und richtige Einstellung Streuscheibe, Querverteilung, Wurfschaufeln Rührwerk Regulierung der Samenmenge - Abdrehprobe Streutabellen Entleeren des Behälters Hilfestellung bei auftretenden Problemen Zubehör CE-Konformitätserklärung Explosionsdarstellungen und Ersatzteillisten...

  • Seite 4: Sicherheit

    1) Sicherheit Am Gerät angebrachte Warn- und Hinweisaufkleber geben wichtige Hinweise für einen gefahrenlosen Betrieb: die Beachtung dient Ihrer Sicherheit! Vor Arbeitsbeginn sollten Sie sich mit allen Einrichtungen und Betätigungselementen sowie mit ihren Funktionen vertraut machen. Das Gerät vorschriftsmäßig ankuppeln und nur an den vorgeschriebenen Vorrichtungen befestigen! Beim An- und Abkuppeln des Streugerätes an oder von dem Traktor ist besondere Vorsicht nötig!

  • Seite 5: Montage Des Vt

    Durchmesser und der entsprechenden Länge verwenden, um einen sicheren Halt des Gerätes zu gewährleisten. TIPP: Bei der Montage des VT 2.9 lockern Sie die zwei Flügelschrauben und ziehen die Rundrohre heraus. Nun können Sie die Rundrohre leichter auf den jeweiligen Maschinen verschrauben ohne mit dem ganzen Streuer hantieren zu müssen (zuerst...

  • Seite 6: Steuermodul

    4) Steuermodul Der VT 2.9 hat ein Steuermodul an dem an der Unterseite ein 2-poliges Stromkabel (Anschluss an die Batterie) und ein 4-poliger Stecker (Verbindung des Streugerätes mit dem Steuermodul) angebracht sind. Über das Potentiometer kann die Drehzahl (0 – 9) reguliert werden.

  • Seite 7: Streuscheibe, Querverteilung, Wurfschaufeln

    6) Streuscheibe, Querverteilung, Wurfschaufeln Streuscheibe muss gegen Uhrzeigersinn laufen. Mit den an der Streuscheibe angebrachten variierbaren Wurfschaufeln kann das Streubild dem spezifischen Gewicht des Streugutes angepasst werden. Dies bewirkt eine gleichmäßige Querverteilung. Normalfall sollten beiden Wurfschaufeln zueinander gerade stehen. Wenn die Querverteilung nicht optimal passt, sollte manchen...

  • Seite 8: Regulierung Der Samenmenge - Abdrehprobe

    8) Regulierung der Samenmenge - Abdrehprobe Samenmenge regulieren, drehen Sie am Dosiergriff, der auf der linken Seite - von vorne betrachtet - angebracht ist. So bewegen Sie den Zeiger für Dosierschieber. Gewinde angebrachten Kontermutter fixieren anschließend Dosierschieber. Position 0: geschlossen; Position 10: ganz offen.

  • Seite 9: Streutabellen

    9) Streutabellen Diese Tabellen können Sie als Richtwerte verwenden, sie sind jedoch nicht überall gleich anwendbar, da viele Faktoren eine Rolle spielen bzw. starke Veränderungen auftreten können (wie z.B. Tausendkorngewicht, Feuchtigkeit des Samens, Veränderung des Fließverhaltens und vieles mehr). Abgabehöhe: jeweils 1,0 m Dt.
  • Seite 10 Wicke Arbeitsbreite 6,0 m 9,0 m Drehzahl 1 - 2 2 – 3 Fahrgeschwindigkeit km/h Schieberöffnung 10 kg/ha 20 kg/ha Wurfschaufel- Beide Beide einstellungen normal normal Luzerne Arbeitsbreite 3,0 m 6,0 m 9,0 m Drehzahl 0 - 1 1 – 2 5 –...

  • Seite 11: Entleeren Des Behälters

    • Folgendes wurde uns schon aus der Praxis gemeldet: Wenn der VT 2.9 auf Geräten (mit kleineren Arbeitsbreiten) aufgebaut wird und das Saatgut in die Walze gestreut werden soll, wurde das Gerät auch schon leicht nach unten blickend angebracht.

  • Seite 12: Zubehör

     Ein Auslaufstutzen zum einfacheren Entleeren des Behälters kann nachgerüstet werden. Art.Nr.: 00604-2-642  Falls Sie den VT 2.9 für kleine Arbeitsbreiten benutzen möchten, können Sie auch eine Präzisionsstreuplatte erwerben. Diese wurde speziell für kleine Arbeitsbreiten (bis ca. 4m) entwickelt und bewirkt, dass das Saatgut genau in die Walze gestreut wird.
  • Seite 13 Deflektoren und begrenzen damit die stärker überlappende Seite.  Außer diesen Zubehörteilen gibt es noch eine Bordwandhalterung (zur Befestigung an Pritschen oder Pick Up Fahrzeugen) Art.Nr.: 00300-1-001  und eine Quadhalterung zur Montage des VT 2.9 auf ATV´s oder Quad´s Art.Nr.: 00300-2-135...
  • Seite 14 AUSTRIA CE Konformitätserklärung im Sinne der EG-Richtlinie Maschinen 89/392/EWG und 89/336/EWG Der Hersteller Vistech GmbH, Wolfholzgasse 1, A-2236 Brunn am Gebirge, erklärt hiermit, daß die Bauart von Universalstreuer „VT 2.9“ mit drehzahlgesteuertem Modul in der gelieferten Ausführung folgenden einschlägigen Bestimmungen entspricht: MSV, BGBI.
  • Seite 15 Interne Maschinennummer: ES 100 M1 NT (VT 2.9) 02007-1-001#03...
  • Seite 16 ES 100 M1 NT (VT 2.9) 02007-1-001...
  • Seite 17 Pos. Art.Nr. Bezeichnung Name_EN Menge BN715-M8 Scheibe Washer BN56-M8x70 Sechskantschraube Hexagonal screw BN732-M10x40 Carosseriescheibe Large-diameter washer BN161-M8 Sicherungsmutter Lock nut 02007-2-008 Rahmen RAL9005 VT2.9 montiert2 Frame RAL9005 VT2.9 installed2 02007-2-000 VT2.9 Behälter montiert VT2.9 tank installed...
  • Seite 18 VT2.9 Behälter montiert 02007-2-000...
  • Seite 19 Menge 00600-3-159 Behälter 90L RAL3020 Tank 90L RAL3020 00600-3-605 Behälterdeckel 40L RAL9005 Tank cover 40L RAL9005 00601-3-674 Aufkleber Vistech 180x100 Sticker Vistech 180x100 00601-3-640 Aufkleber Hinweis 140x65 Sticker Notice 140x65 00601-3-639 Aufkleber Hinweis BA 110x50 Sticker Notice BA 110x50 BN20320-9,7...
  • Seite 20 Rahmen RAL9005 VT2.9 montiert2 02007-2-008...
  • Seite 21 Pos. Art.Nr. Bezeichnung Name_EN Menge 00601-3-642 Aufkleber Skalierung 0-10 60x30 Sticker, scale 1-10 60x30 00600-3-183 Schutzkappe Schieberfeder Protection cap slide spring 00600-3-149 Durchführung Kabelklemme RDD201 Cable terminal feedthrough RDD201 00604-3-679 Durchführungstülle 10x12x2 Grommet 10x12x2 00410-2-018 Gerätekabel ES SS Machine cable ES SS BN41200-M8x16 Sechskantschraube mit Flansch Hexagonal bolt with flange...
  • Seite 22 Rahmen RAL9005 VT2.9 montiert2...
  • Seite 23 Pos. Art.Nr. Bezeichnung Name_EN Menge 02001-3-205 Kunststoffscheibe Plastic disc, agitator 02001-2-707 Stellmotor Kieckert 12V original Servomotor Kieckert 12V original BN41200-M6x16 Sechskantschraube mit Flansch Hexagonal bolt with flange BN6783-M6 Flanschmutter Flanged nut 02007-2-011 Rahmen RAL9005 montiert1 1 Frame RAL9005 installed 1 02001-2-706 Motor DC MF100S Sonder2 Motor DC MF100S special2...
  • Seite 24 Rahmen RAL9005 montiert1 1 02007-2-011...
  • Seite 25 Pos. Art.Nr. Bezeichnung Name_EN Menge 02000-3-300 Schieber Slide valve BN670-M6 Scheibe Washer 01001-3-701 Schieberfeder Slide valve spring BN1075-M6 Scheibe Washer BN622-M6x35 Sechskantschraube Hexagonal screw AAN09-M6 Flanschmutter Flanged nut 00600-3-642 MCM-10-02 MCM-10-02 BN1074-M10 Scheibe Washer 00600-3-641 JTEM-10 JTEM-10 02001-3-713 Sterngriffmutter Thenar M10 D60 Star knob nut, Thenar-M10 D60 02001-3-204 Stellschraube BN57-M10x70...
  • Seite 26 Zubehör VT2.9...
  • Seite 27 Pos. Art.Nr. Bezeichnung Name_EN Menge 02008-3-202 Rührwerkstift Agitator pin BN876-4x18 Spannstift Expansion pin BN56-M5x12 Sechskantschraube Hexagonal screw 00420-2-020 Steuermodul VT1.4 2.9 Control box VT1.4 2.9 00600-3-283 BA VT2.9 V1.X de BA VT2.9 V1.X de 00600-3-284 BA VT2.9 V1.X en BA VT2.9 V1.X en...
  • Seite 28 Zubehör VT2.9...
  • Seite 29 Pos. Art.Nr. Bezeichnung Name_EN Menge 02008-3-304 Kontraplatte Counter plate 02001-2-110 Oberlenkerbolzen Upper linkage bolt 02001-3-410 Oberlenkerhalterung Upper linkage bracket 02008-3-301 Deflektor01 Deflector01 02008-3-303 Deflektor02 Deflector02 02008-3-302 Deflektor03 Deflector03 00201-3-846 Cobo Stecker 3-polig Cobo connector, 3-pole 00604-2-642 Entleerstutzen Discharge nozzle...
  • Seite 30 Präzisionsstreuplatte 1-4m Arbeitsbreite 02001-1-103...
  • Seite 31 Pos. Art.Nr. Bezeichnung Name_EN Menge 02001-5-420 Blechteil5 Sheet metal part5 BN5950-M4x12 Sechskantschraube Hexagonal bolt BN715-M4 Scheibe Washer BN161-M4 Sicherungsmutter Lock nut 02001-2-000 Präzisionsstreuplatte geschweißt Precision spreader plate, welded...
  • Seite 32 Anbaukit Anhängervorrichtung 00300-2-107...
  • Seite 33 Pos. Art.Nr. Bezeichnung Name_EN Menge 00604-2-616 Klemmvorrichtung Clamping device BN56-M10x30 Sechskanntschraube Hexagonal screw BN161-M10 Sicherungsmutter Lock nut 00300-2-106 Halteplatte geschweißt Welded mounting plate...
  • Seite 34 Bordwandhalterung-M2 00300-1-001...
  • Seite 35 Pos. Art.Nr. Bezeichnung Name_EN Menge 00603-3-690 Kunststoffdeckel 70x40mm Plastic cover 70x40mm 00300-2-170 Fuß 1 Foot 1 00300-2-104 Rahmen geschweißt Frame welded...
  • Seite 36 Anbaukit Quadhalterung 00300-2-135...
  • Seite 37 Pos. Art.Nr. Bezeichnung Name_EN Menge 00300-3-405 ATVLasche1 ATVplate1 BN14132-M12 Sterngriffmutter Star knob nut BN729-M12x37 Carosseriescheibe Large-diameter washer 00300-2-136 Quadhalterung geschweißt Welded quad bracket 00300-2-137 ATV-HalterungsschraubenGruppe ATV-Mounting screw group...
  • Seite 38 Anbaukit Quadhalterung höhenverstellbar 00300-2-022...
  • Seite 39 Pos. Art.Nr. Bezeichnung Name_EN Menge 00300-3-002 Blechstreifen 01 Sheet metal plate 01 00600-3-304 U-Bügel 8x59x70 U-Bar 8x60x71 BN57-M8x100 Sechskantschraube Hexagonal screw BN161-M8 Sicherungsmutter Lock nut BN57-M16x100 Sechskantschraube Hexagonal bolt BN715-M16 Scheibe Washer BN161-M16 Sicherungsmutter Lock nut 00300-2-039 Montagerahmen RAL3020 montiert Installation frame RAL3020 installed 00300-2-038 Befestigungsrahmen geschweißt RAL3020 Mounting frame welded RAL3020...
