WHD AirBridge PRO Bedienungsanleitung

Bedienungsanleitung AirBridge PRO
Passend zu 124-322-00-100-10
Technische Daten AirBridge PRO
Versorgungsspannung
(Power supply included)
- Analoger Eingang 3,5mm
Klinkenbuchse
- Analoger Ausgang 3,5mm
Klinkenbuchse
- Digitaler optischer TOSLINK
Anschlüsse
Eingang
- Digitaler optischer TOSLINK
Ausgang
- RS45 LAN
- Mini USB DC 5V
- W-LAN(ac/b/g/n, 2.4 und 5 GHz)
- LAN (100Mbit),
Konnektivität
- Bluetooth 4.2 (A2DP/AVRCP Sink)
- USB 2.0
Kompatible Protokolle Airplay, DLNA, Spotify, UPnP
MP3, AAC, FLAC, ALAC, Vorbis/Opus,
Audioformate
WMA, AC3, APE/WavPack, MIDI
Containerformate MP4, MKV, OGG, WAV, AIFF, ASF
Features Internet-Radio Funktion
Abmessungen (H/B/T) 30 x 128 x 100 mm
Gewicht
Einsatztemperatur 0 °C ... +30 °C
Produktregistrierung und erweiterte Gewährleistung unter:
www.whd.de/Produktregistrierung
Dieses WHD-Produkt erfüllt die
CE-Kennzeichnungskriterien. Die
Konformitätserklärung kann beim
Hersteller angefordert werden.
Betrieb & Bedienung
Vielen Dank für den Kauf unseres WiFi-Receivers der neuen Generation.
Nehmen Sie sich bitte einen Moment Zeit für diese kurze technische Information.
Montage und Anschlüsse
- Verlegen Sie die notwendigen Anschlusskabel (24 V, Lautsprecherkabel, Daten– oder Patch-
kabel Kat5/7, Cinch) zur AirBridge PRO entsprechend den Installationsrichtlinien und Ihrem
gewünschten Anschluss-Szenario.
! Verbauen Sie das Gerät nur an Orten, die ausreichend Temperaturabfuhr gewährleisten.
Anschlüsse
Kabel gemäß Aufdruck anschließen. Nach dem Anschluss der Versorgungsspannung ist das
Gerät betriebsbereit.
5V / 0,8 A
! Die LineIn-Anschlüsse sind für lokale Audioquellen der AirBridge PRO Zone.
Beachten Sie zusätzlich zu den Hinweisen dieser Anleitung die landesspezifischen Sicherheits-
vorschriften.
Das Gerät ist nicht geeignet zum Betrieb im Außenbereich.
- Die Spannung muss vor dem Arbeiten am Gerät abgeschaltet werden.
- Bewahren Sie die Originalverpackung auf (für Rücksendung im Garantiefall).
- Schützen Sie das Gerät, wie alle elektrischen Geräte, vor tropfendem oder spritzendem
Wasser. Stellen Sie sicher, dass kein Wasser ins Gerät gelangt.
- Setzen Sie das Gerät niemals Temperaturen über 30 ° C aus.
- Setzen Sie das Gerät niemals elektrostatischer Entladung aus.
200 g
! Bitte beachten Sie die landesspezifischen Sicherheitsvorgaben zum Einsatz und Betrieb von
W/LANs.
! Für eine dauerhaft einwandfreie Audioübertragung sollten Sie immer einen WLAN-Router
ab Standard 802.11n und aktuellste Smartphones/Tablets verwenden.
Wir nehmen am INTERSEROH-Verbund teil.
Die Gerätekomponenten können zur Entsorgung der
Kunststoff- und Metallwiederverwertung sowie dem
Recycling von Elektronikteilen zugeführt werden.

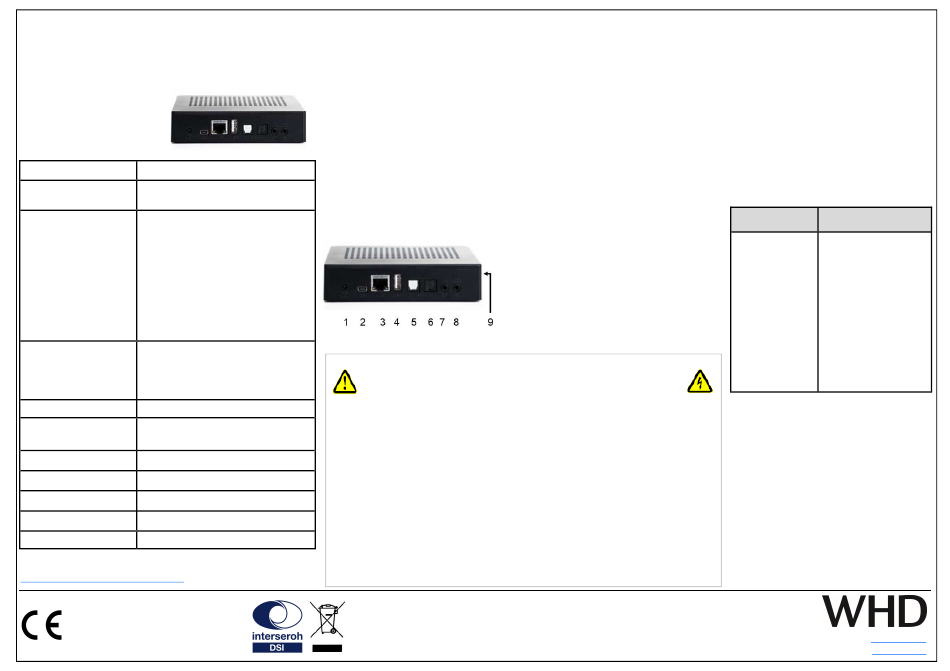

1 ... WPS / Reset
2 ... Mini USB , DC 5V Anschluss für Netzteil
3 ... LAN Anschluss Buchse RJ45
4 ... USB Anschluss
5 ... Digitaler optischer Ausgang (TOSLINK, SPDIF)
6 ... Digitaler optischer Eingang (TOSLINK, SPDIF)
7 ... Analoger Audioausgang (3,5 mm Klinke)
8 ... Analoger Audioeingang (3,5 mm Klinke)
9 ... Statusanzeige (Leuchtdiode‐LED)
Sicherheitsinformationen
Bei unsachgemäßer Behandlung entfällt die Garantie!
Lieferumfang
- Netzteil
- Lichtleiterkabel mit TOSLINK‐Steckern, 1,5 m
- Audiokabel 3,5mm Klinke, 1m
- Stereo Klinke‐Cinch Kabel, 1m
Status-LED
ROT, leuchtend
BLAU, leuchtend
ROT, blinkend
BLAU, blinkend
ORT/BLAU, im
Wechsel blinkend
Hinweise zur Funktion
1. WLAN/LAN-Betrieb:
Wenn das RJ45-Kabel (LAN) gesteckt ist,
schaltet sich die WLAN-Funktion automatisch
ab.
2. KNX-Betrieb:
Für diesen Einsatz ist ein optional erhältliches
KNX-Gateway notwendig. Damit können alle
WHD-W/LAN-Komponenten auch über KNX
angesteuert werden und z.B. Internet-
Radiostationen ausgewählt werden, die direkt
mit dem WR 250 HS abgespielt werden kön-
nen, ohne dass dazu der Einsatz eines Smart-
phones oder Tablets notwendig ist.
WHD - Wilhelm Huber+Söhne GmbH+Co.KG
Bismarckstr. 19
78652 Deißlingen
Tel. Zentrale 0 74 20 / 8 89-0
Fax Zentrale 0 74 20 / 8 89-51
Ausgabe des Dokuments
(Technische & optische
Änderungen vorbehalten)
10.10.2019
- Seite 1 -
Status
WLAN Access‐Point
Modus (AP Modus)
WLAN oder Blue-
tooth® Verbindung
Systemfehler
System-Neustart
Firmware-Update
E-Mail: info@whd.de
Web: www.whd.de
