1. Introduzione

Il termoregolatore VTF può essere utilizzato in molteplici applicazioni dove sia richiesta
precisione, affidabilità e flessibilità di utilizzo, in quanto è dotato di logica Fuzzy. L'elettronica
Fuzzy Logic permette di adattare automaticamente la termoregolazione alle differenti
situazioni, come potenza, carico e dispersioni termiche, specifiche di ogni applicazione
ottimizzando le sovratemperature durante il riscaldamento e le successive oscillazioni
intorno alla temperatura impostata.
Caratteristica fondamentale del VTF è l'accuratezza e la precisione di termoregolazione su
tutta la scala indipendentemente dai volumi in lavorazione.
Con la versione VTF EVO è possibile gestire diverse rampe di temperatura e registrare la
temperatura del campione, grazie alla tecnologia wireless, in combinazione con A00000244
TEMPSoft™ con Wireless DataBox™
ATTENZIONE: nel caso si colleghi il VTF con apparecchi diversi dai modelli VELP
Scientifica AREX, AREX DIGITAL PRO, AREC.X e PW10 è necessario controllare la
corrispondenza dei contatti sulla piedinatura del connettore DIN 5 poli come da schema
elettrico.
NOTA: le migliori prestazioni di precisione della termoregolazione si ottengono lavorando
con soluzioni acquose.
Il microprocessore consente di disporre di altre funzioni:
• selezionare fino a 24 ore e 59 minuti di funzionamento con spegnimento automatico;
• registrare la massima temperatura raggiunta dal campione.
Lo struttura è realizzata in tecnopolimero antigraffio e resistente agli agenti chimici
con un elevato grado di protezione IP54. Lo strumento è dotato di circuiti di
sicurezza e di controllo sempre attivi che riconoscono la non connessione della
sonda, la difettosità della sonda (interrotta o in corto circuito), la fuoriuscita della
temperatura dall'ambito ammesso e sonda non inserita all'interno del campione,
interrompendo subito la termoregolazione.

2. Montaggio ed installazione

Verificare l'integrità dello strumento. La scatola contiene:
•
Termoregolatore VTF con cavo di collegamento ad AREX, AREX DIGITAL PRO, AREC.X e PW10
•
Sonda di temperatura Pt100

2.1 Montaggio sonda di temperatura Pt100

Collegare la sonda completa di cappuccio di protezione come da Fig. 2.
NOTA: il cavo di alimentazione deve rimanere lontano dalla piastra riscaldante.

2.2 Fissaggio e regolazione

VTF è dotato di un innovativo sistema integrato che semplifica il fissaggio
sull'asta e facilita il posizionamento della sonda Pt100 all'interno dei più
comuni becher. I due morsetti laterali permettono la regolazione in altezza del
VTF, mentre il sistema a frizione la movimentazione sul piano orizzontale (Fig. 3).

2.3 Utilizzo con agitatori magnetici

Il cavo per la connessione elettrica è adatto per il collegamento ai più comuni agitatori magnetici riscaldanti che dispongono
di una apposita presa per il comando remoto della piastra riscaldante, come i modelli VELP AREX, AREX DIGITAL PRO, e
AREC.X.
La presa deve essere in grado di fornire una tensione compresa tra 9 e 15 VDC. Il sistema di fissaggio permette di collocare
facilmente lo strumento sulle aste di sostegno aventi diametri compresi tra 10 e 13 mm.
2.4 Utilizzo del VTF EVO in modalità wireless.
Per sapere come interfacciare il VTF EVO con il A00000244 TEMPSoft™ with Wireless DataBox™, leggere il manuale
operativo dell'accessorio in questione.

2.5 Utilizzi diversi

Per utilizzi diversi tenere presente che l'uscita del comando a transistor (Output) supporta correnti massime di 50 mA.
Nel caso in cui si debbano pilotare carichi fino a 2200 W di potenza è necessario utilizzare degli appropriati relè di potenza
esterni (cod. A00000001, PW10). Per la termoregolazione di liquidi non compatibili con il materiale della sonda (acciaio
inossidabile Aisi 316) in dotazione, è consigliabile l'utilizzo della sonda con copertura in vetro (cod. A00000003). Nel caso in
cui si abbia la necessità di termoregolare un liquido a distanza è disponibile un cavo di 1 m di lunghezza (cod. A00000002).
•
Manuale di istruzioni
10

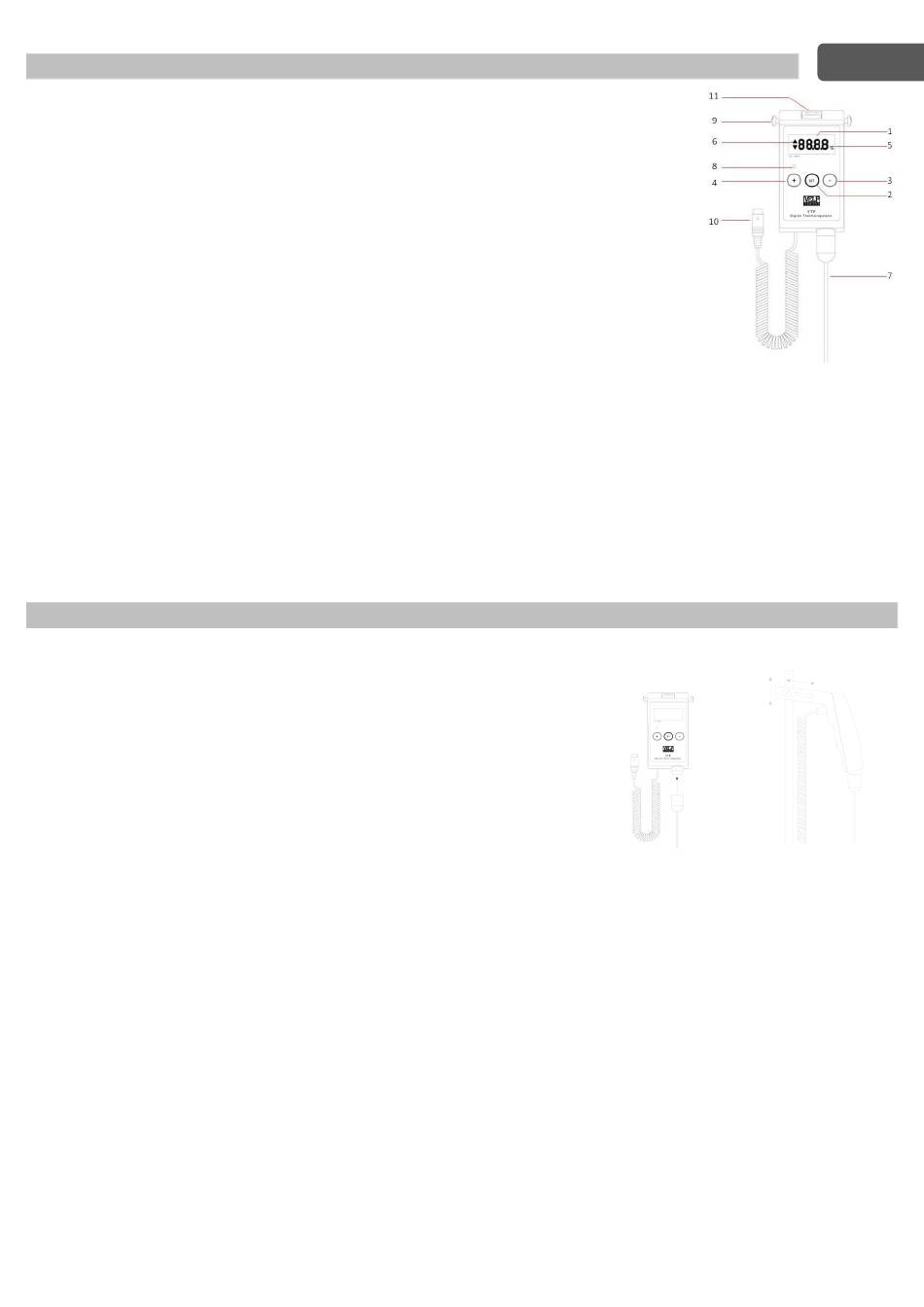

1 Display 2 Tasto set
3 Tasto meno 4 Tasto più
5 Unità di misura 6 Timer attivo
7 Sonda Pt100 8 Led verde
9 Sistema di bloccaggio
10 Spina di alimentazione
11 Sistema a frizione
Fig. 2
IT
Fig. 1
Fig. 3
