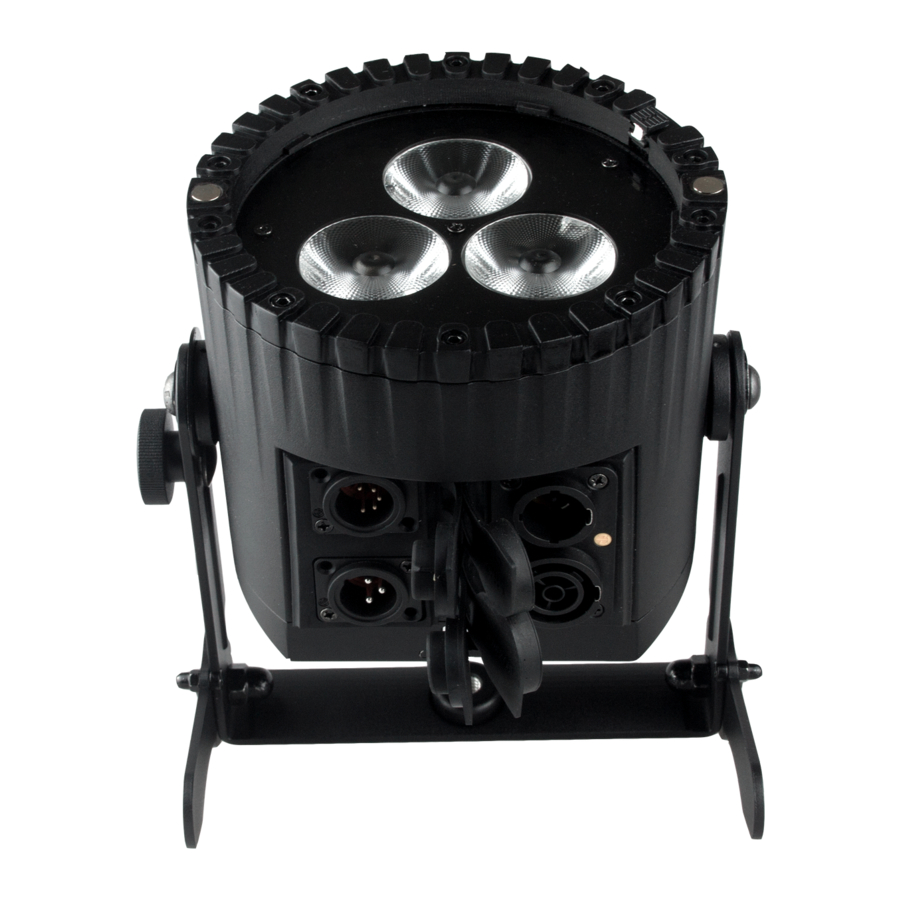

AX5
TriplePAR
QUICK-START / KURZANLEITUNG
Manual Version: 2.2
Date of Issue: 30/04/19
1. Control options /
Steuerungsmöglichkeiten
On/O , Settings, Static Colors /
An/Aus, Einstellungen, Statische Farben
On/O , Static Colors, Preprogrammed E ects /
An/Aus, Statische Farben, vorprogrammierte Farben
Settings, Complex e ects, Talkback /
Einstellungen, komplexe E ekte, Talkback
Control from DMX consoles via CRMX or W-DMX /
Steuerung von DMX Konsolen via CRMX oder W-DMX
Control from DMX consoles via XLR cable /
Steuerung mit DMX Konsolen via XLR Kabel
2. Switching on or o /
Lampe an oder aus schalten
A new AX5 needs a few seconds of charge to disable its shipping mode.
Laden sie neue AX5 für mehrere Sekunden um den Versandmodus zu beenden.
ON:
3. Pairing a light to the AsteraApp /
Lampe mit AsteraApp paaren
4. Linking to a CRMX transmitter /
Mit CRMX Transmitter paaren
STEP 1: AX5 PANEL
STEP 2: AX5 PANEL
OFF:
STEP 3: ART7
STEP 4: ART7 PANEL
+
10 sec
WAIT
Contents / Lieferumfang
• AX5 PAR
• Flood Di user
• Wallwash Di user
• User Manual /
Bedienungsanleitung
5. Charging / Laden
6. Hanging / Au ängen
The light can be hung via a bolt or clamp. When hanging, secure with safety wire and
carabiner that hold at least 40kg. Make sure the light cannot drop more that 20cm if primary
mounting fails.
Der AX5 kann mit Hilfe von Zapfen und Schellen aufgehängt werden. Beim Hängen,immer mit
zugelassenem Safety und Karabiner mit mindestens 40kg Belastbarkeit absichern
Das Safety Fangseil darf nicht über 20cm fallen wenn die primäre Au ängung versagt.
7. Bracket / Bügel
REMOVE / ABZIEHEN
8. Filters
ATTACH / EINSCHIEBEN
9. Tilting/Kippen

Werbung

loading

Inhaltszusammenfassung für Astera AX5TriplePAR

  • Seite 1 TriplePAR Contents / Lieferumfang • AX5 PAR • Flood Di user • Wallwash Di user QUICK-START / KURZANLEITUNG • User Manual / Bedienungsanleitung Manual Version: 2.2 Date of Issue: 30/04/19 1. Control options / 5. Charging / Laden Steuerungsmöglichkeiten On/O , Settings, Static Colors / An/Aus, Einstellungen, Statische Farben On/O , Static Colors, Preprogrammed E ects / An/Aus, Statische Farben, vorprogrammierte Farben...
  • Seite 2 Emittance/Beleuchtungsstärke*: 4800lx (at/bei 2m - 3200K) • Use only Astera approved accessories to di use or modify the light beam. CRI*: up to/bis zu 92 Sehen Sie nicht direkt in den Lichtstrahl. Das kann zu Verletzungen Ihrer Augen führen.
