YPHIX 50208512 Anleitung

Wichtig: Lesen Sie die Anleitung vor Montage

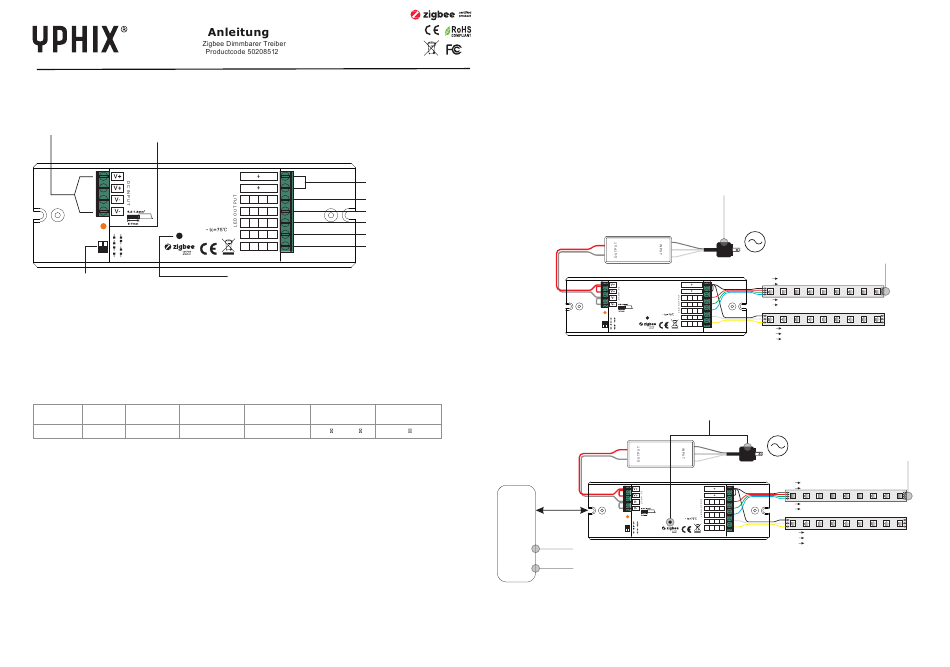

Funktionsübersicht
LED-Indikator, leuchtet, wenn der Kontroller aufs Spannungsnetz angeschlossen ist,
12-24 V DC
leuchtet nicht, wenn der Kontroller an einem Zigbee Hub gekoppelt wurde, leuchtet
Spannungseingang
wieder, wenn der Kontroller eingestellt wird (Netzwerk Pairing, Touchlink, Reset zu
den Standardeinstellungen)
Zi g B ee L ED Co n t r o l l er
Input Voltage DC 12-24V
Output Current 4A/CH
Max Power 48-96W/CH
Ta:-20℃-+50℃
1 2
Prog.
DIM
ON
CCT
RGBW
1 2 RGB+CCT
Wahltasten, um den Modus des Kontrollers einzustellen.
Es gibt vier Möglichkeiten: DIM, CCT, RGBW und
RGB+CCT. Standard ist RGB+CCT eingestellt.
1) Bei RGBW kann der Kanal fürs weiße Licht nur mittels des Farbentemperaturkommandos (RGBW wird von Zigbee als
RGB+CCT erkannt) bedient werden. Die Bedienung der Farbentemperatur mischt die RGB-Kanäle (1 bis 3 auf dem
Kontroller) zu einem Kanal, und ändert die Lichtfarbe mittels Kanal 4 auf dem Kontroller. Wenn eingeschaltet, kann die
Lichtleistung zusammen mit den RGB-Kanälen reguliert werden.
2) Bei RGB+CCT werden die RGB-Kanäle (1 bis 3) und der weiße Kanal (4) separat angesteuert. Kanäle 1 bis 4
können nicht gleichzeitig bedient werden
Produktinformation
Eingangs- Ausgangs- Maximale
Anmerkungen
spannung Belastung
strom
12-24VDC 4A/CH 48-96W/CH Constant voltage
4 in 1 universeller Zigbee LED-Kontroller, basiert auf dem Zigbee 3.0 Protokoll
•
4 unterschiedliche Einstellungen: dimmen, Änderung der Lichtfarbe (nur möglich, wenn die Lichtquelle diese
•
Möglichkeit hat), RGBW sowie RGB+CCT
Mit dem Kontroller kann man: die Lichtquelle ein-/ausschalten, die Lichtintensität der Lichtquelle ändern (dimmen), die Lichtfarbe der
•
Lichtquelle ändern (wenn die Lichtquelle diese Möglichkeit hat) und RGB-Farben bedienen (wenn die Lichtquelle die Möglichkeit hat)
• Der Kontroller kann mittels Touchlink direkt mit einer Zigbee Fernbedienung gekoppelt werden
•
Der Kontroller unterstützt Zigbee-Netzwerke ohne Koordinator
Der Kontroller unterstützt „find and bind" Modus, um mit einer Zigbee Fernbedienung gekoppelt zu werden
•
Der Kontroller unterstützt Zigbee Green Power und kann mit maximal 20 Zigbee Green Power Fernbedienungen
•
gekoppelt werden
• Der Kontroller ist mit universellen Zigbee Gateways und Hubprodukte kompatibel
• Der Kontroller ist mit universellen Zigbee Fernbedienungen kompatibel
•
IP-Schutzwert: IP20
Sicherheit und Warnungen
• Installieren Sie dieses Produkt nicht, wenn die Spannung eingeschaltet ist
• Bedienen Sie die Wahltasten nicht, wenn die Spannung eingeschaltet ist
YPHIX
Keizer Karelplein 32
6511 NH Nijmegen
The Netherlands
Allgemeiner Anodenausgang
CH1:R/R/WW/
1- WW- R- R-
CH2:G/G/CW/
2- CW- G- G-
CH3:B/B/WW/
3- WW- B- B-
CH4:WW/W/CW/
4- CW- W- WW-
CH5:CW/NC/NC/
5- NC NC CW-
Keine Verbindung
Prog. Taste: drücken Sie kurz auf diese Taste, um den Kontroller
ein-/auszuschalten. Drücken Sie länger, um die Lichtleistung zu
ändern.
Maximale
Maße Arbeitstemperatur
Temperatur
145x46.5x16mm -20 ~ + 50 75
Wirkung
1) Schließen Sie die Kabel laut Anschlussschema auf der letzten Seite der Anleitung an. Wenn ein anderer Modus
mit den Wahltasten gewählt wurde, können Sie die Spannung aus- und einschalten, um ihn zu aktivieren
2) Dieses Zigbee-Produkt ist ein drahtloser Empfänger, der mit unterschiedlichen Zigbee-Systeme gekoppelt
werden kann. Dieser Kontroller empfängt und wird angesteuert von den Radiosignalen der Zigbee-Systeme
3) Zigbee-Netzwerkkopplung mit Koordinator bzw. Hub (an einem Zigbee-Netzwerk hinzugefügt)
Schritt 1: Entfernen Sie den Kontroller, wenn relevant, aus einem vorigen Zigbee-Netzwerk. Sonst klappt die Kopplung
nicht. Siehe „Behebung Standardeinstellungen".
Schritt 2: Wählen Sie auf dem Zigbee-Kontroller oder Hub die Option Lichtfarbe (Lighting device) hinzufügen, und starten
Sie den Koppelmodus (pairing mode).
Schritt 3: Schalten Sie den Kontroller ein, um ihn in den Netzwerkkoppelmodus zu setzen (Lichtquelle blinkt zweimal
langsam). Der Netzwerkkoppelmodus dauert 15 Sekunden (und geht nachher in Touchlinkmodus). Bei einem Time-Out
wiederholen Sie oben genannte Schritte.
1 Ausgang
2 Ausgang
3 Ausgang
4 Ausgang
5 Ausgang
Max. 20A input
4) Touchlink mit einer Zigbee-Bedienung
Schritt 1: Methode 1: drücken Sie 4 Mal kurz auf die „Prog"-Taste (oder schalten Sie die Spannung 4 Mal kurz nacheinander
ein und aus) um die Touchlink-Kopplung zu starten. Der Touchlink bleibt 180 Sekunden eingeschaltet. Wiederholen Sie
diesen Schritt bei einem Time-Out.
Methode 2: Schalten Sie die Spannung aus und ein. Touchlink wird nach 15 Sekunden gestartet, wenn der Kontroller noch
nicht mit einem Zigbee-Netzwerk gekoppelt wurde, oder starten Sie direkt, wenn der Kontroller schon mit einem Zigbee-Net-
zwerk gekoppelt wurde. Touchlink bleibt 180 Sekunden eingeschaltet. Wiederholen Sie diesen Schritt bei einem Time-Out.
Max. 20A input
< 10cm
Zigbee
Remote
Schritt 2: Halten Sie die Bedienung innerhalb von 10 Zentimeter von der
Lichtquelle entfernt.
Schritt 3: Starten Sie Touchlink auf der Bedienung (siehe Anleitung des
Geräts für die Wirkung)
Anmerkungen:
- Bei Direct Touchlink (keines der Geräte wurde mit einem Zigbee-Netzwerk gekoppelt): jeder Kontroller kann von einer
Bedienung bedient werden
- Wenn beide Geräte mit einem Zigbee-Netzwerk gekoppelt wurden, kann jeder Kontroller von maximal 30 Geräten bedient
werden
- Für Hue Bridge und Amazon Echo Plus: Koppeln Sie die Bedienung und den Kontroller mit dem Netzwerk, und verbinden Sie
nachher mit Touchlink
- Nachdem mit Touchlink verbunden wurde, kann der Kontroller von allen gekoppelten Geräten bedient werden
L
V+
12V/24V
N
CV PSU
V-
AC Power
G
50/60Hz
V+ V+
R- R-
Zi g B ee L ED Co n t r o l l er
Input Voltage DC 12-24V 1- WW- R- R-
G- G-
Output Current 4A/CH
B-
2- CW- G- G-
Max Power 48-96W/CH
Ta:-20℃-+50℃
3- WW- B- B-
1 2
Prog. 4- CW- W- WW-
DIM
ON
CCT
5- NC NC CW-
RGBW
V+
1 2 RGB+CCT
WW-
CW-
L
V+
12V/24V
N
CV PSU
V-
AC Power
G
50/60Hz
Zi g B ee L ED Co n t r o l l er
Input Voltage DC 12-24V 1- WW- R- R-
Output Current 4A/CH
2- CW- G- G-
Max Power 48-96W/CH
Ta:-20℃-+50℃
3- WW- B- B-
1 2
Prog. 4- CW- W- WW-
DIM
ON
CCT
5- NC NC CW-
RGBW
1 2 RGB+CCT
Schritt 4: Die gekoppelte Lichtquelle
blinkt 5 Mal und bleibt dann kontinuier-
lich an. Der Kontroller wird im Menü des
für die Ansteuerung der Zigbee-Geräte
verwendeten Apps angezeigt, und kann
dort bedient werden.
RGB L ED St r i p
B-
CCT L ED St r i p
V+
WW-
CW-
Schritt 4: Auf der Bedienung wird eine
Indikation angezeigt, wenn die Kopplung
erfolgreich war. Die Lichtquelle blinkt
zweimal.
V+ V+
R- R- RGB L ED St r i p
G- G-
B- B-
CCT L ED St r i p
V+ V+
WW- WW-
CW- CW-
