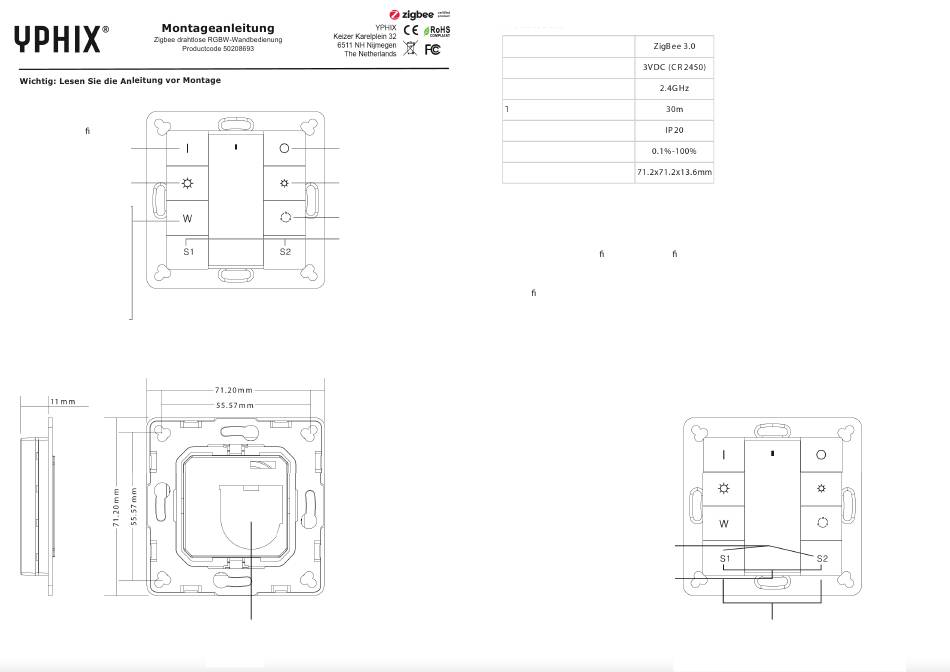

YPHIX Zigbee Montageanleitung

Drücken Sie auf die Taste, um die
gekoppelte Lichtquellen
einzuschalten. Halten Sie die
Taste eingedrückt, um ein
Zigbee Netzwerk zu nden und
zu koppeln, oder um die
Bedienung zu den Standardein-
stellungen zu resetten.
Taste für höhere Lichtleistung,
halten Sie die Taste für eine
höhere Lichtleistung
eingedrückt
Wenn die Bedienung eine RGB+CCT
Lichtquelle bedient, drücken Sie kurz
um die CCT-Kanäle zu bedienen, und
das Lichtresultat ist in
Reihenfolge
25% ww+75% cw,
50% ww + 50% cw
75% ww + 25% cw
100% ww + 0% cw
0% ww + 100% cw
Halten Sie die Taste eingedrückt, um die
Farbtemperatur stufenlos zu ändern.
Wenn die Bedienung eine
RGBW-Lichtquelle bedient, drücken Sie
kurz um die weiße Lichtfarbe
einzuschalten, das Lichtresultat ist in
Reihenfolge 25%, 50%, 75%, 100%, 0%.
Halten Sie die Taste eingedrückt, um die
Lichtleistung stufenlos zu ändern.
Batterie: Vor dem ersten Gebrauch
Schutzfolie entfernen
Drücken Sie auf diese Taste, um die
gekoppelte Lichtquellen auszuschal-
ten.
Taste für niedrigere Lichtleistung,
halten Sie die Taste eingedrückt um
die Leuchten zu dimmen.
RGB-Farbentaste, drücken Sie um in
Reihenfolge R, G und B zu erhalten,
halten Sie die Taste eingedrückt, um
die R, G und B Farben zu mischen.
Speichertasten, halten Sie die Taste
eingedrückt um eine Szene zu
speichern, drücken Sie kurz um
diese Szene abzurufen.
Bitte beachten: Diese Bedienung ist
geeignet für eine Gruppe und
unterstützt maximal 30 Lichtquellen.
Vorderseite
Rückseite
Produktdaten
Protokoll
Arbeitsspannung
Transmissionsfrequenz
Transmissionsbereich
(ungehindert)
Schutzwert
Dimmbereich
Maße
Unterstützte Zigbeecluster für diesen Kontroller sind wie folgt:
Eingangscluster
• Basic • Vermögenskon guration • Identi kation
Ausgangscluster
• Identi kation • Gruppe •Ein/Aus • Levelkontrolle
Sichterheit&Warnungen
Dieses Gerät verfügt über eine Lithium Knopfbatterie, die sorgfältig gespeichert und
entsorgt werden muss
Das Gerät is nicht geeignet für feuchte Situationen!
Quickstart (Einfachere Kopplung als beim Kapitel „Ausführung")
Touchlink: Halten Sie beide Tasten drei
Sekunden eingedrückt um Touchlink zu
starten und die Lichtquelle zu koppeln.
Resett: Drücken Sie dreimal auf beide
Tasten, um die Bedienung zu resetten (die
Bedienung soll schon mit einem Gateway
gekoppelt sein)
• Zigbee Dimmtaste basiert auf Zigbee 3.0
• Kann Zigbee Lichtquellen über Touchlink ohne
Koordinator bedienen
• Unterstützt Find-and-bind Modus, um mit Zigbee
Lichtquellen im gleichen Netzwerk zu koppeln
• Unterstützt eine Gruppe für die Kopplung von
maximal 30 Lichtquellen
• 2.4 GHz globale Bedienung
• Lange Batteriedauer
• Bereich bis 30 Meter
• Kombatibel mit universellen Zigbee Gateway Produkten
• Kompatibel mit universellen RGBW sowie RGB+CCT
Zigbee Lichtquellen
• Diagnostik
• Ota
Netzwerk Pairing Mode: Drücken Sie dreimal
auf beide Tasten, um den Netzwerk Pairing
Mode der Bedienung zu starten (die Bedien-
ung darf noch nicht mit einem Gateway
gekoppelt sein)
