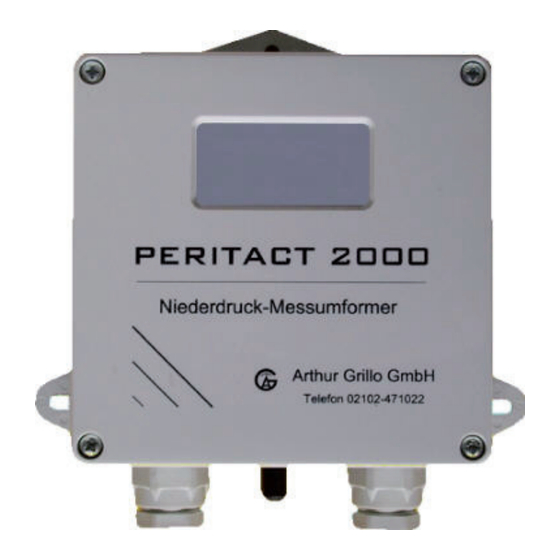

Arthur Grillo Peritact 2000 Beschreibung Und Bedienung
Niederdruck-messgerät mit digitalanzeige für zug, druck und differenzdruck
Inhaltsverzeichnis
Quicklinks

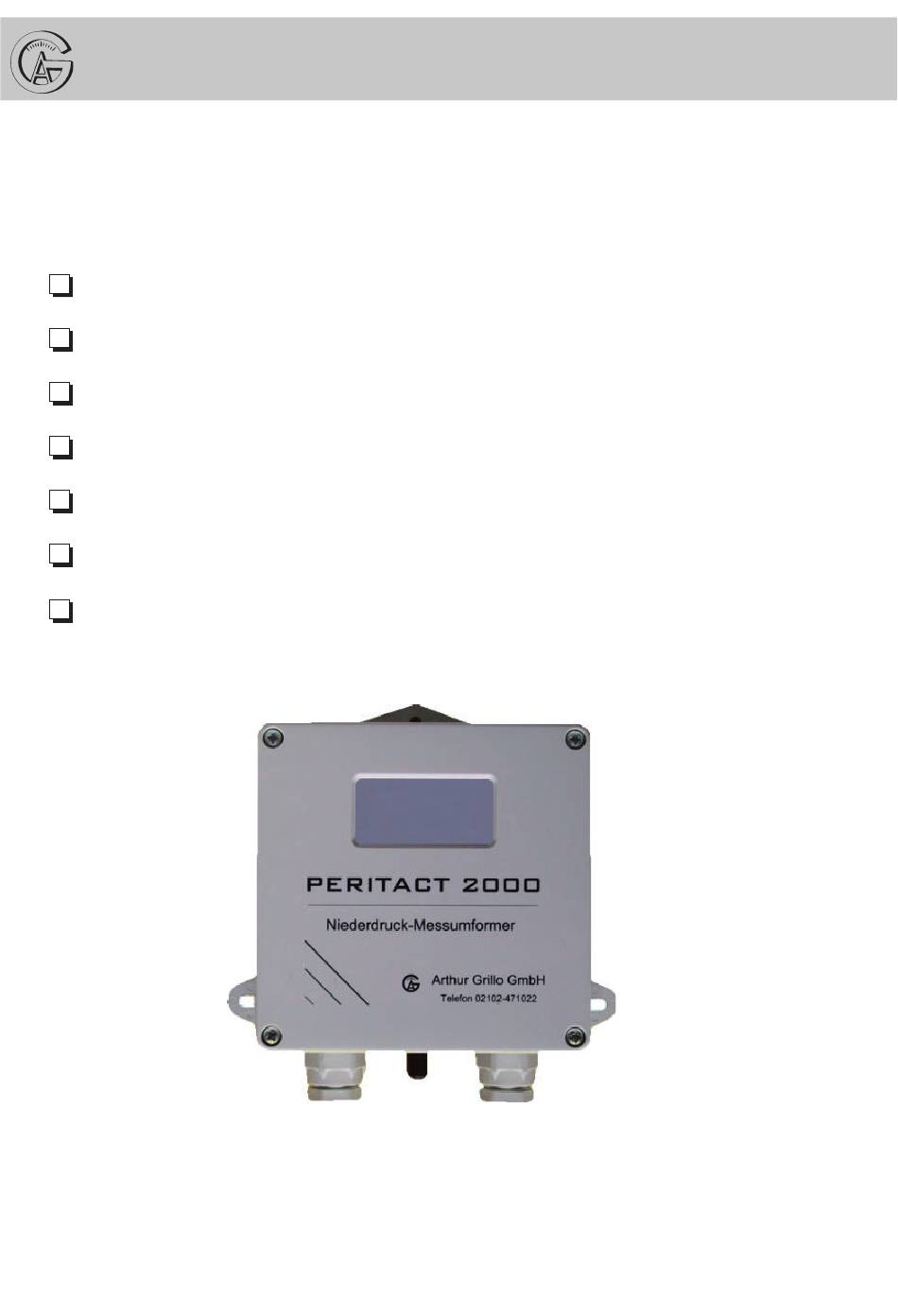

Peritact 2000
Niederdruck-Messgerät mit Digitalanzeige
für Zug, Druck und Differenzdruck
Membranmesswerk
kleinster Messbereich 0...50 Pa
Analogausgang 0...10 V und 0/4...20 mA
3 1/2 stellige LCD-Digitalanzeige
Versorgungsspannung 230 V ac, 24 Vac oder 24 Vdc
Wandaufbaugehäuse IP65
Tafeleinbau über Zusatzteile einfach möglich
Beschreibung und Bedienung
Inhaltsverzeichnis
Verwandte Anleitungen für Arthur Grillo Peritact 2000
Inhaltszusammenfassung für Arthur Grillo Peritact 2000
- Seite 1 Peritact 2000 Niederdruck-Messgerät mit Digitalanzeige für Zug, Druck und Differenzdruck Membranmesswerk kleinster Messbereich 0...50 Pa Analogausgang 0...10 V und 0/4...20 mA 3 1/2 stellige LCD-Digitalanzeige Versorgungsspannung 230 V ac, 24 Vac oder 24 Vdc Wandaufbaugehäuse IP65 Tafeleinbau über Zusatzteile einfach möglich...
-
Seite 2: Inhaltsverzeichnis
Einstellungen Technische Daten Anwendung Das Niederdruck-Messgerät PERITACT 2000 dient zur Messung, Anzeige und Messwert- übertragung kleiner Differenzdrücke von nicht aggressiven Gasen, insbesondere von Luft. Der Einsatzbereich liegt z. B. in der Klima- und Lüftungstechnik bei der Steuerung von Ventilatoren, der Raumdrucküberwachung oder der Filtersteuerung. -
Seite 3: Baumaße Wandaufbau/Tafeleinbau
Baumaße Wandaufbau Baumaße Tafeleinbau... -
Seite 4: Montage
Montage Die Wandaufbauversion ist senkrecht an einer erschütterungsfreien Wand zu montieren. Für die Montage ist eine Dreipunktbefestigung vorgesehen. Zum Schaltafeleinbau werden Zusatzteile montiert, diese sind bei entsprechender Bestellung an dem Gerät angebracht. Der Schalttafelauschnitt ist gemäß Zeichnung auszuführen. Nach der Montage ist besonders bei kleinen Messbereichen eine Nullpunktein- stellung (siehe Seite 5) vorzunehmen. -
Seite 5: Anschluss Der Druckleitungen
Anschluss der Druckleitungen Die Anschlusstüllen haben eine Durchmesser von 8 mm und sind für Schlauchanschluss vorgesehen. Die Tüllen liegen an der Unterseite des Gerätes, Über- und Unterdruckan- schluss sind durch „+“ und „-“ gekennzeichnet. Einstellungen 1. Nullpunkt Zur Nullpunkteinstellung sind die Druckschläuche abzuziehen. Anschließend kann der Nullpunkt mit dem Poti „Messanfang“... -
Seite 6: Technische Daten
Prüfung nach EN50081-2,EN50082-2, CE Zeichen Toleranz: ± 1 % Arthur Grillo GmbH · Am Sandbach 7 · 40878 Ratingen Telefon 0 21 02 - 47 10 22 · Telefax 0 21 02 - 47 58 82 Internet: www.grillo-messgeraete.de · email: info@grillo-messgeraete.de...
