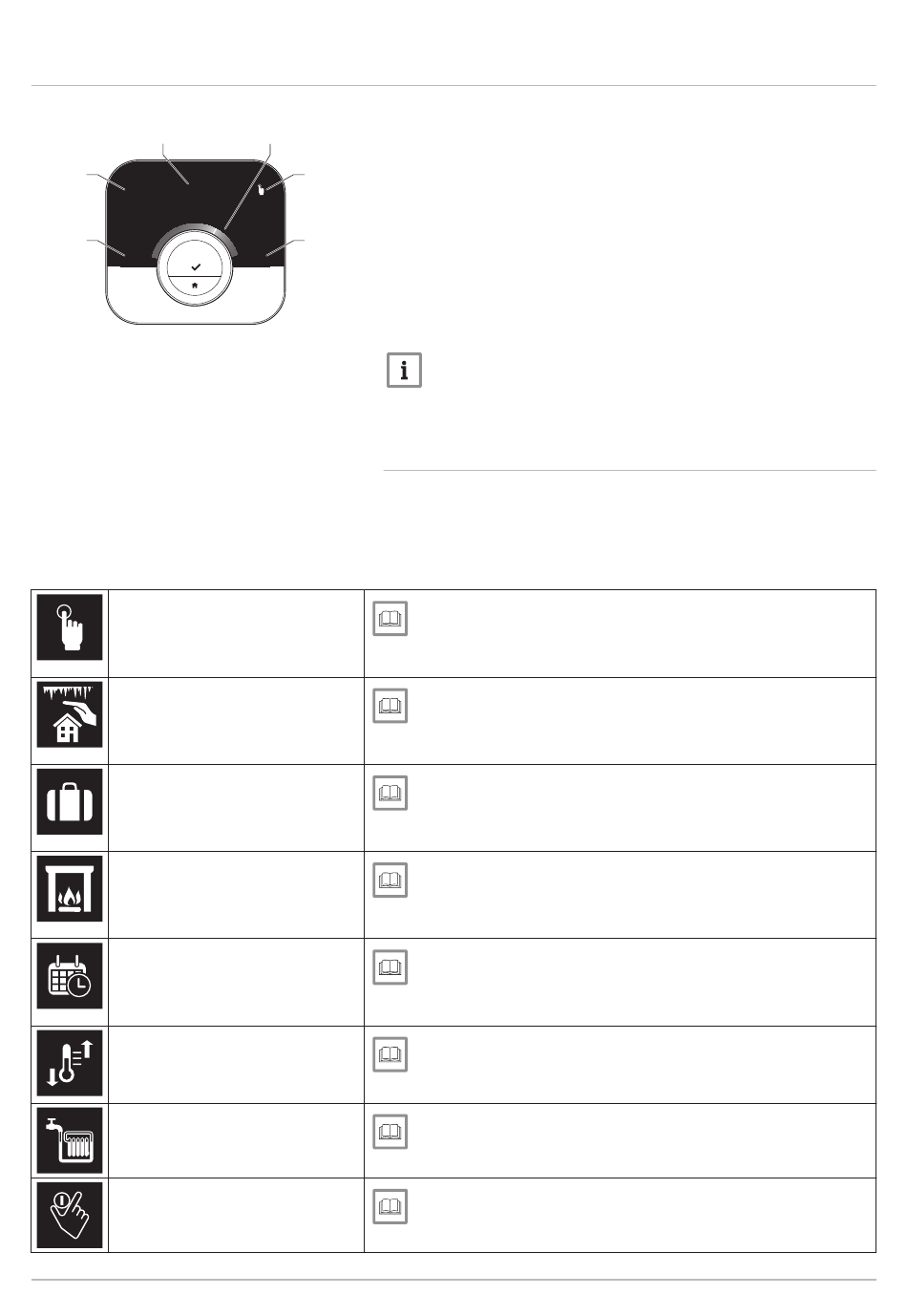

Beschreibung der Anzeige

Abb.10

21.0

5.0

Tab.1

Symbole Betriebsart

Manueller Betrieb: Manueller Betrieb

ist aktiv

Frostschutzbetrieb: Frostschutzbe

trieb ist aktiv

Urlaubszeit: Urlaubs-Modus ist aktiv

Kaminbetrieb: Kaminbetrieb ist aktiv

Temperaturzeitprogramm: Tempera

turzeitprogramm ist aktiv

Kurze Temperaturänderung: Pro

grammierte Betriebsart ist für eine

kurzfristige Temperaturänderung un

terbrochen

Auffüllen: manuelles oder automati

sches Nachfüllen der Anlage.

Drehschalter: Zum Einstellen der

Temperatur den Drehschalter dre

hen.

7667974 - v.09 - 28042020

°C

Die Temperaturskala auf dem Startbildschirm zeigt den Unterschied

30.0

zwischen der aktuellen Temperatur und der Solltemperatur an. Die weiße

Linie zeigt die aktuelle Temperatur an. Die Solltemperatur steht in kleinen

Ziffern neben der Skala. Die Temperaturskala wird angezeigt, wenn die

aktuelle Temperatur von der Solltemperatur abweicht.

AD-3001126-01

1.6.1

Mögliche Symbole auf dem Bildschirm (der Bildschirm zeigt ein Symbol

nur dann an, wenn Ihre Anlage für die entsprechende Funktion

ausgerüstet ist).

1 Aktuelle Temperatur (oder Solltemperatur)

2 Temperaturskala

3 Symbol Betriebsart

4 Startbildschirm-Infobox

5 Startbildschirm-Infobox

6 "Nachfüllen erforderlich"-Symbol, Heizkreissymbol oder

Fehlersymbol

Wichtig:

Im Display wird die aktuelle Temperatur standardmäßig in großen

Ziffern angezeigt. Die Temperaturanzeige kann auch geändert

werden, so dass die Solltemperatur angezeigt wird.
