Montage- und Gebrauchsanleitung CVE ECO 2
KAPITEL 3
MONTAGE/AUFSTELLUNG
ACHTUNG
3.0

Montagehinweise

Das Gerät sollte möglichst entfernt von den zu entlüftenden Räumen montiert werden, um eine Geräuschbelästi-
gung zu vermeiden. In kritischen Fällen sind geeignete Schalldämpfer (siehe Zubehör Benzing) einzusetzen. Zur
Vermeidung von Körperschallübertragung ist ggf. das Gerät auf eine schalldämmende Unterlage zu montieren.
Ansaug-/ Ausblasleitungen werden einfach auf die Gerätestutzen geschoben und mittels Schlauchschellen oder
Klebeband befestigt.
Die Steuerung erfolgt direkt über den 3-Stufen-Schalter WRGZ 3/AP, die Komfortfernbedienung WRG-ECO FB
oder Funkfernbedienung CVE-ECO/FB 2.
Die Anlage muss mit möglichst geringem Luftwiderstand und luftdicht montiert werden. Minimieren Sie die Nutzung
der flexiblen Leitungen. Verschließen Sie die nicht verwendeten Öffnungen an der Ansaugseite. Schließen Sie in
jedem Fall den Pressmund an. Montieren Sie die CVE-Geräte an einer Wand bzw. Decke mit ausreichend Masse.
3.1
Mechanische Anschlüsse
Die CVE... Geräte sind an den Seiten mit vier saugseitigen und einem druckseitigen Anschlussstutzen ausgestattet.
Von den Ansaugstutzen sind in der Standardausführung drei verschlossen.
3.2

Einstellung der Ventile

Schalten Sie die CVE-Geräte auf die höchste Stufe. Schließen Sie Fenster und Türen und stellen Sie die Ventile auf
den erforderlichen Volumenstrom je Raum ein. Notieren Sie die vorgenommene Einstellung der Ventile.
3.3

Inbetriebnahme

Folgende Kontrollarbeiten sind durchzuführen:
- Bestimmungsgemäßen Einsatz des Ventilators überprüfen
- Netzspannung mit Leistungsschild vergleichen
- Ventilator auf solide Befestigung prüfen
- Alle Teile, insbesondere Schrauben, Muttern, Schellen auf festen Sitz überprüfen
- Stromaufnahme mit Leistungsschildangaben vergleichen
- Abdichtung des Anschlusskabels und festen Klemmsitz der Adern prüfen
3.4

Montage/ Demontage

1. Abdeckung
Unter dem Deckel befindet sich die Steueru ng des Motors.

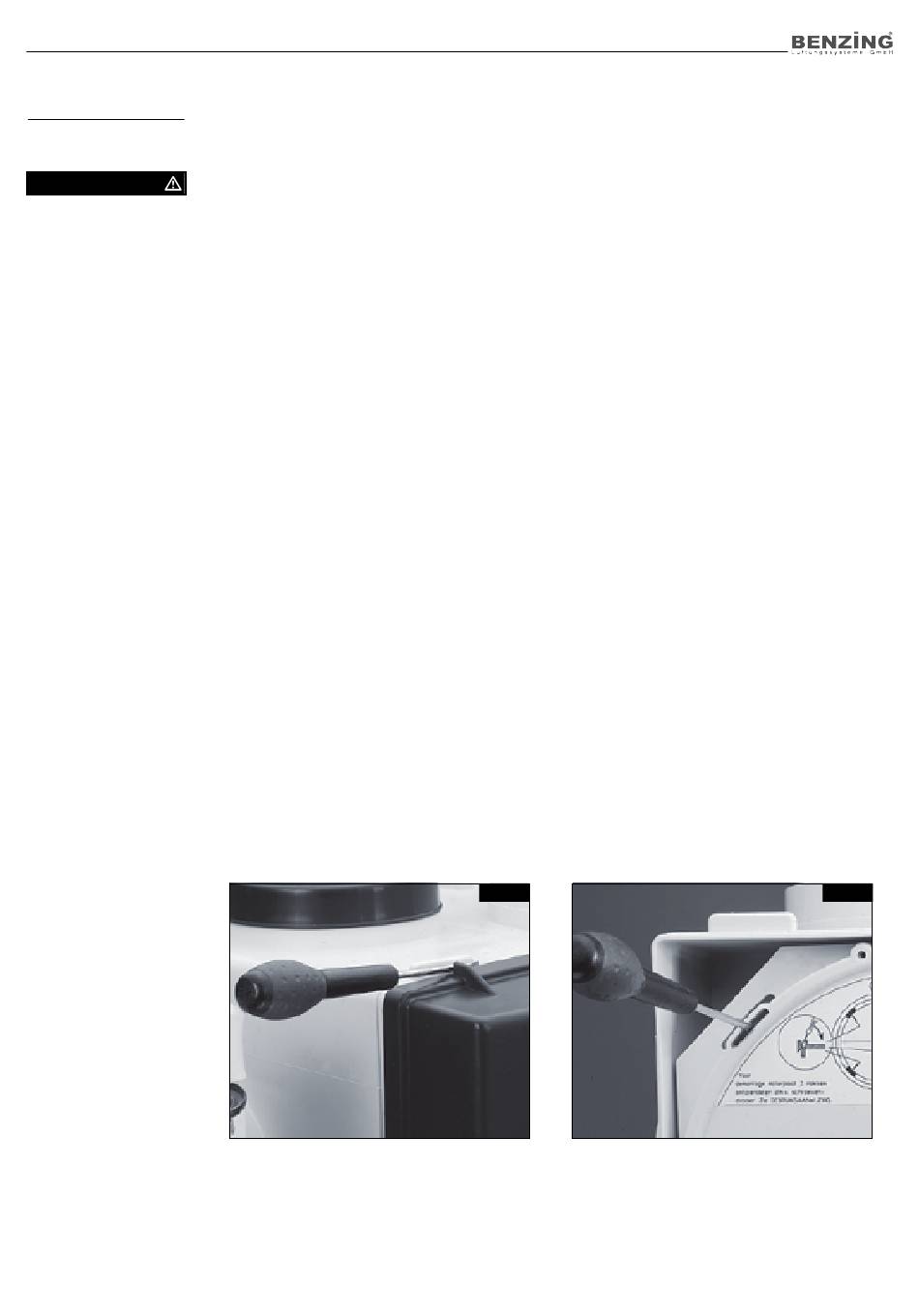

- Demontage: Lockern Sie die Klickverbindung seitlich mit Hilfe eines Schraubendrehers und nehmen den Deckel
ab (Abb. 2).
- Montage: Achten Sie darauf, dass die Teile unter dem Deckel ordentlich montiert sind und nicht über den Rand
hinaus ragen. Halten Sie den Deckel so, dass die Aussparung des Deckels den Kabeln gegenüber liegt. Drücken
Sie nun den Deckel auf die Klickverbindung. Kontrollieren Sie, ob der Deckel ordentlich fest sitzt.
2. Ventilatorteil
Entfernen Sie den Ventilatordeckel bevor Sie das Ventilatorteil demontieren.
- Demontage: Stecken Sie einen Schraubendreher zwischen eine Klickverbindung des Ventilatorteils und dem
Ventilatorgehäuse und bewegen Sie das Ventilatorteil etwas nach oben (Abb. 3). Die Klickverbindung löst sich.
Lockern Sie mit Hilfe des Schraubendrehers auch die anderen Klickverbindungen und nehmen Sie das Ventilatorteil
aufrecht aus dem Ventilatorgehäuse heraus.
- Montage: Halten Sie das Ventilatorteil gerade über das Ventilatorgehäuse, so dass sich der Kabelausgang genau
über Aussparung befindet. Setzen Sie das Ventilatorteil möglichst gerade in das Gehäuse ein und drücken Sie bis
es einrastet.
Abb.2
3
Abb.3
