Sika FTA5F Betriebsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Betriebsanleitung
Betriebsanleitung ....................................................Seite 1 - 16
Operating manual .................................................. page 17 - 32

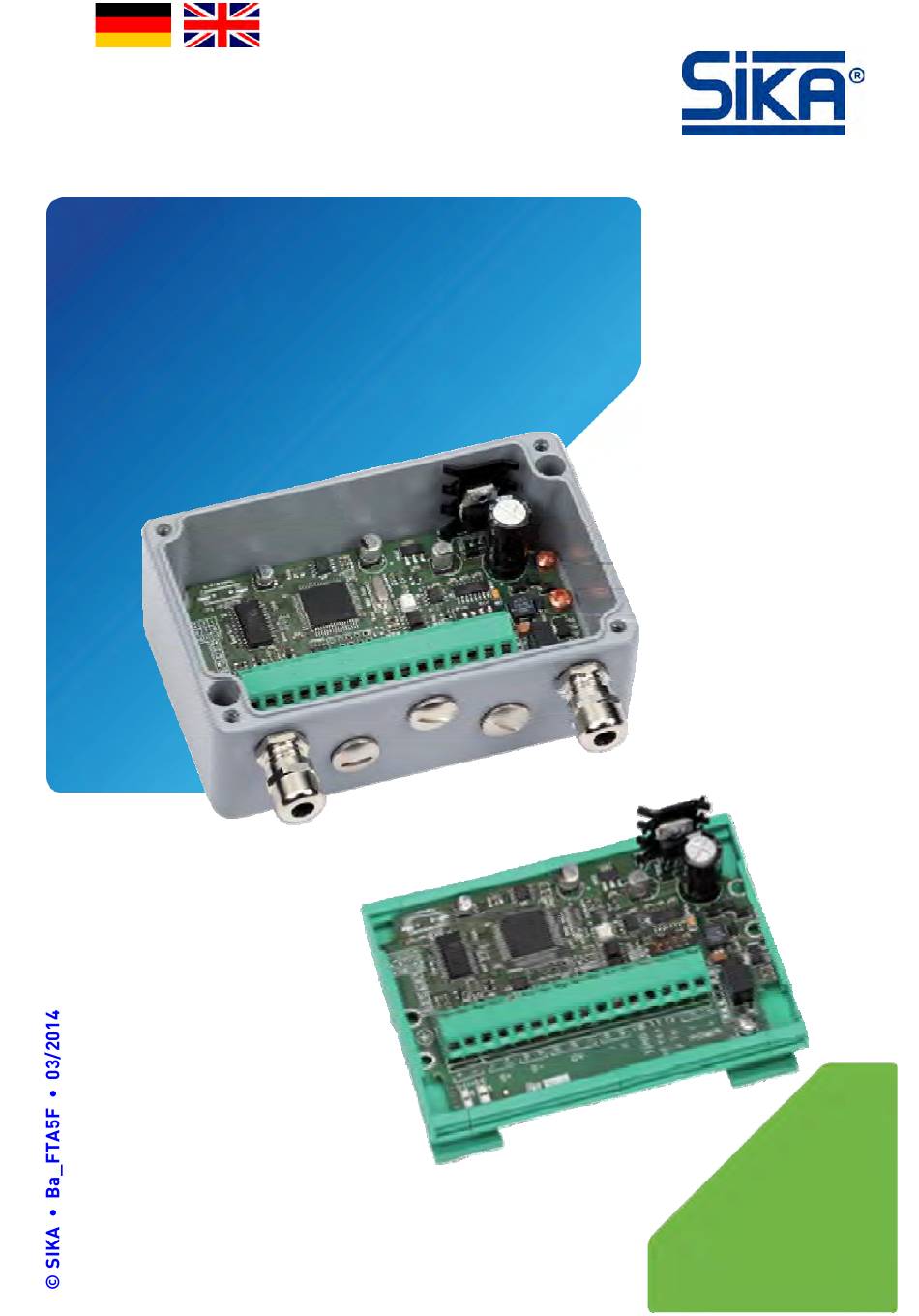

Digitaler Messverstärker
Typ FTA5F
Bewahren Sie diese Betriebsanleitung zum Nachschlagen auf.
Geben Sie diese Betriebsanleitung bei der Veräußerung des Gerätes mit.
(Original)
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Sika FTA5F
Inhaltszusammenfassung für Sika FTA5F
- Seite 1 Betriebsanleitung (Original) Betriebsanleitung ............Seite 1 - 16 Operating manual ..........page 17 - 32 Digitaler Messverstärker Typ FTA5F Bewahren Sie diese Betriebsanleitung zum Nachschlagen auf. Geben Sie diese Betriebsanleitung bei der Veräußerung des Gerätes mit.
-
Seite 2: Inhaltsverzeichnis
Weitergabe sowie Vervielfältigung dieser Betriebsanleitung, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vor- behalten. - 2 - © SIKA • Ba_FTA5F • 03/2014... -
Seite 3: Hinweise Zur Betriebsanleitung
Dr. Siebert & Kühn GmbH & Co. KG Struthweg 7-9 • D - 34260 Kaufungen 05605-803 0 • 05605-803 54 info@sika.net • www.sika.net Verwendete Gefahrenzeichen und Symbole: WARNUNG! / VORSICHT! Verletzungsgefahr! Dieses Zeichen kennzeichnet Gefahren, die Personenschäden verursachen, die zu gesund- heitlichen Schäden führen oder erheblichen Sachschaden verursachen können. -
Seite 4: Gerätebeschreibung
SIKA FTA5F Messverstärker dienen zum Wandeln eines DMS-Aufnehmersignals in ein digita- les, serielles Signal, das von PCs, speicherprogrammierbaren Steuerungen (SPS) oder ande- ren Geräten weiter verarbeitet werden kann. FTA5F Messverstärker sind in zwei Versionen erhältlich: als Version in IP65 Aluminiumgehäuse oder als Version zur Montage auf Hut- schienen innerhalb von Schaltschränken. -
Seite 5: Sicherheitshinweise
Werden die darin enthaltenen Anweisungen, insbesondere die Sicherheitshinweise nicht beachtet, können Gefahren für Mensch, Umwelt, Gerät und Anlage die Folge sein. Der FTA5F entspricht dem aktuellen Stand der Technik. Dies betrifft die Genauigkeit, die Funktionsweise und den sicheren Betrieb der Geräte. -
Seite 6: Aufbau Und Funktion
Verschrauben Sie die Kabeldurchführungen. Version zur Hutschienenmontage: Die mechanische Aufnahme des FTA5F erlaubt den Einsatz auf 15 mm oder 35 mm Hut- schienen. Drücken Sie das Gerät vorsichtig auf eine Hutschiene in ihrem Schaltkasten. Drücken Sie nur auf den äußeren grünen Rahmen und wenden Sie dabei nur wenig Kraft an, um das Gerät nicht zu beschädigen. -
Seite 7: Elektrischer Anschluss
FTA5F Elektrischer Anschluss Elektrischer Anschluss Der elektrische Anschluss des FTA5F erfolgt über die Klemmleiste auf der Platine. VORSICHT! Elektrischer Strom! Der elektrische Anschluss des FTA5F darf nur von einer Elektrofachkraft vorgenommen werden. Schalten Sie die elektrische Anlage spannungsfrei, bevor Sie den FTA5F anschließen. -
Seite 8: Grundeinstellungen
Verstärker bereits auch den Aufnehmer grundeingestellt! Je nach Verwendung kann es erforderlich sein, die Einstellungen zu ändern. Am FTA5F wird nur die Einstellung der Schnittstellenfunktionalität direkt an einem DIP- Schalter auf der Platine eingestellt. Alle anderen Einstellungen werden auf Befehlsebene über die serielle Schnittstelle pro- grammiert. -
Seite 9: Schnittstellenparameter Und Protokoll
Baudrate: 9600 6.3 Kommunikation über die Schnittstelle Die Einstellungen des FTA5F werden auf Befehlsebene über die serielle Schnittstelle pro- grammiert. Dazu werden Kommandos an den FTA5F gesendet. Bei fehlerfreier Übertragung antwortet der FTA5F mit "ACK" (schreibend) oder mit einem Wert (lesend) und bestätigt damit das gesendete Kommando. -
Seite 10: Kommandos Mit Passwort Geschützt (Schreibend)
= Identifikationsnummer; N: Werteauswahl 0=4800, 1=9600, 2=9600, 3=9600, 4=9600 … ) Eingangsempfindlichkeit (SE) ändern: Kommando: $SEiiNNNN<cr> Antwort: $iiACK<cr> ii = Identifikationsnummer; NNNN : Werteauswahl 1000 … 3000 (1,000 mV/V … 3,000 mV/V) - 10 - © SIKA • Ba_FTA5F • 03/2014... -
Seite 11: Kommandos Ohne Passwort (Schreibend)
Wenn Baudrate 4800 gewählt, dann muss Filter 3 gewählt werden, bei Baudrate 9600 F 2 ge- wählt werden. Dieses Kommando ist flüchtig. Nach Aus- und Einschalten des Gerätes (Trennen der Betriebsspannung) startet der FTA5F ohne kontinuierliche Datenübertragung. Kontinuierliche Datenübertragung abbrechen (TD): Kommando: $TDii<cr>... -
Seite 12: Lesekommandos (Lesend)
Antwort: $iiNNNN<cr> ii = Identifikationsnummer; NNNN = Wert: 1000 … 3000 (1,000 mV/V … 3,000 mV/V) Instrument und Versionsnummer abfragen (TY): Kommando: $TYii?<cr> Antwort: $iiTA5FBx.x<cr> ii = Identifikationsnummer; x.x = Versionsnummer - 12 - © SIKA • Ba_FTA5F • 03/2014... -
Seite 13: Wartung Und Reparatur
FTA5F Wartung und Reparatur Wartung und Reparatur Wartung: Der FTA5F ist wartungsfrei und kann auch nicht vom Anwender repariert werden. Bei einem Defekt muss das Gerät ausgetauscht oder zur Reparatur an den Hersteller zurückgeschickt werden. VORSICHT! Materialschaden! Bei Veränderungen oder Eingriffen am Gerät können wichtige Bauteile oder Komponenten beschädigt werden. -
Seite 14: Technische Daten
-20…85 °C Abmessungen [L x B x H] und Gewicht - Aluminiumgehäuse 125 x 80 x 58 mm ; 0,6 kg - Hutschienenmontage 114 x 82 x 60 mm ; 0,2 kg - 14 - © SIKA • Ba_FTA5F • 03/2014... -
Seite 15: Abmessungen
FTA5F Technische Daten 9.1 Abmessungen Version in IP65 Aluminiumgehäuse: Version zur Montage auf Hutschienen: Technische Änderungen vorbehalten - 15 -...
